9К51 "Град" — советская реактивная система залпового огня (РСЗО) калибра 122 мм.

Предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей, решения других задач в различных условиях боевой обстановки.

Общая характеристика

Принята на вооружение в 1963 году. Калибр снаряда — 122 мм. Количество снарядов для залпа: 40 штук. Максимальная дальность поражения цели до 20,4 км. Артиллерийская часть монтируется на доработанных типах шасси грузовых автомобилей семейств "Урал-375" или "Урал-4320" в зависимости от модификации. Модификация "Град-1" монтируется на "ЗИЛ-131". Скорость передвижения боевых машин 75-90 км/ч. В систему входит комплекс автоматизированного управления огнём "Виварий".

Белорусская модификация — боевая машина РСЗО "Град-1А" (БелГрад) монтируется на доработанном шасси грузового автомобиля МАЗ-6317. Максимальная скорость: 85 км/ч, запас хода: 1200 км, масса БМ: 16,45 т. Расчет БМ: 6 человек. Везет запасной боекомплект в количестве 40 ракет. Время перезаряжания: 7 мин.

Серийное производство

Серийное производство боевых машин БМ-21 было развёрнуто на Пермском заводе имени Ленина и велось до 1988 года. За время серийного выпуска только в Советскую армию было поставлено 6536 боевых машин. На экспорт было изготовлено ещё не менее 646 машин. К 1995 году уже после завершения серийного производства, более 2000 боевых машин БМ-21 находились на вооружении 50 стран мира. Выпуском реактивных снарядов занималось НПО "Сплав", всего было выпущено более 3 млн различных реактивных снарядов для РСЗО "Град".

Состав комплекса

В состав полевой реактивной системы М-21, более известной как РСЗО "Град" входит боевая машина БМ-21 (шасси "Урал-375Д", в дальнейшем была создана боевая машина БМ-21-1 на доработанном шасси грузового автомобиля повышенной проходимости "Урал-4320"), неуправляемый реактивный снаряд М-21ОФ калибра 122 мм (штатный, позже было разработано целое семейство снарядов данного калибра).

Для транспортировки снарядов в ящиках могут использоваться грузовые автомобили народнохозяйственного назначения, а для транспортировки без ящиков — транспортная машина с комплектом стеллажей 9Ф37. Система М-21 была создана для вооружения дивизионной артиллерии в НИИ-147 (ныне ОАО НПО "СПЛАВ" (г. Тула) под руководством главного конструктора Александра Никитовича Ганичева, а также смежных предприятий, среди которых НИИ-6 (г. Москва) и СКБ-203 (г. Свердловск, ныне Екатеринбург).

По данным Центрального архива Министерства обороны Российской Федерации (г. Подольск) в ходе работ прорабатывались несколько типов реактивных снарядов:

  • с комбинированным пороховым стартовым двигателем и маршевым ПВРД на твердом топливе в виде четырёх гондол с воздухозаборниками, которые крепились автономно в хвостовой части,
  • снаряд такой же конструктивной схемы с тем отличием, что твёрдое топливо маршевого двигателя было сконцентрировано в одном центральном отсеке в виде двух цилиндров, а при неполном сгорании продукты его вытекали через четыре отверстия в гондолы, где происходило их догорание в воздушном потоке,
  • снаряд с жёсткими стабилизаторами,
  • снаряд со складывающимися лопастями блока стабилизатора.

В результате проведенных работ был создан неуправляемый реактивный снаряд М-21ОФ (с осколочно-фугасной головной частью, включающей две сварные рифлёные втулки для обеспечения повышения осколочного воздействия) и двухкамерным ракетным двигателем с одним зарядом, но разных размеров, из баллиститного твердого топлива в каждой камере и блоком стабилизатора со складывающимися лопастями.

Варианты

Полевая реактивная система М-21 стала базовой для ряда других отечественных систем для стрельбы неуправляемыми реактивными снарядами калибра 122 мм: "9К59 Прима", "9К54 Град-В", "Град-ВД", "Легкая переносная реактивная система Град-П", 22-ствольная корабельная "А-215 Град-М", "9К55 Град-1", БМ-21ПД "Дамба".

A также ряда иностранных систем, включая "RM-70", "RM-70/85", "RM-70/85М", "APRA", "PRL111", "PRL113", "Type 81", "Type 83", "Type 84", "Type 89", "Type 90", "Type 90A", "Type 90B", "BM-11", "HADID", "Lynx" (Naiza, "Найза"), "Modular", WR-40 Langusta, "Град-1А БелГрад".

  • 9К51 "Град" — базовый вариант.
    • 9К51М "Торнадо-Г" — дальнейшее развитие системы: модернизированная боевая машина 2Б17-1/2Б17М, новыми НУРС с увеличенной до 40 км максимальной дальностью стрельбы.

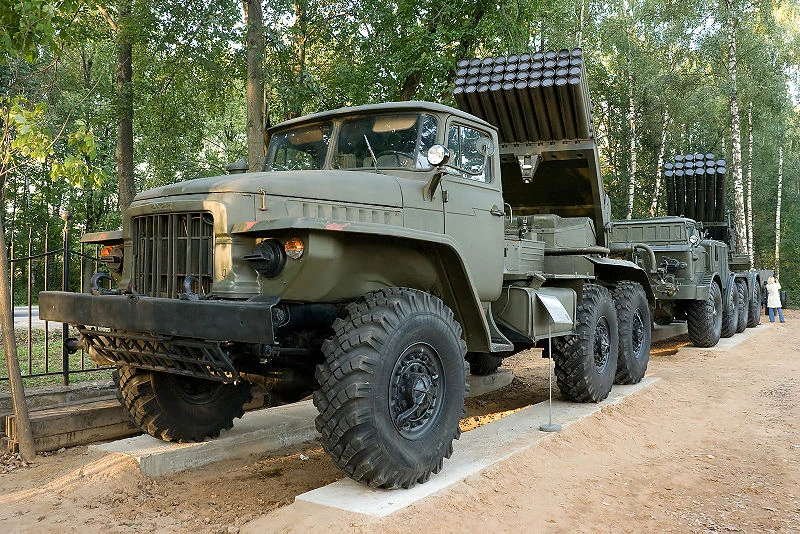

9P138 Grad Museum of technique

Боевая машина 9П138 РСЗО "Град-1" на шасси ЗиЛ-131.

  • 9К54 "Град-В" — представляет собой десантируемую (облегчённую) модификацию с боевой машиной 9П125 с 12-ю направляющими и транспортной машиной с комплектом унифицированных стеллажей 9Ф37В на базе грузового автомобиля ГАЗ-66В для ВДВ.
    • "Град-ВД" — представляет собой гусеничный вариант системы "Град-В" с боевой машиной БМ-21ВД с 12-ю направляющими и транспортно-заряжающей машиной на базе бронетранспортёра БТР-Д.
  • 9К55 "Град-1" — представляет собой модификацию системы "Град" с боевой машиной 9П138 с 36 направляющими и транспортно-заряжающей машиной 9Т450 на базе грузового автомобиля ЗИЛ-131 для полковой артиллерии (а не для дивизионной), например, для морской пехоты.
    • 9К55-1 "Град-1" — представляет собой гусеничный вариант системы "Град-1" с боевой машиной 9П139 на базе шасси самоходной гаубицы 2С1 "Гвоздика" с 36 направляющими и транспортно-заряжающей машиной 9Т451 на базе многоцелевого тягача МТ-ЛБу.
  • 9К59 "Прима" — представляет собой модификацию системы "Град" повышенной огневой мощи. В состав системы входят боевая машина 9А51 с 50 направляющими и транспортно-заряжающая машина 9Т232М на базе грузового автомобиля Урал 4320.
  • РСЗО "Град-1А" (БелГрад) — представляет собой белорусскую модификацию системы "Град" с боевой машиной БМ-21А на базе грузового автомобиля МАЗ-6317-05.

Модификации боевых машин

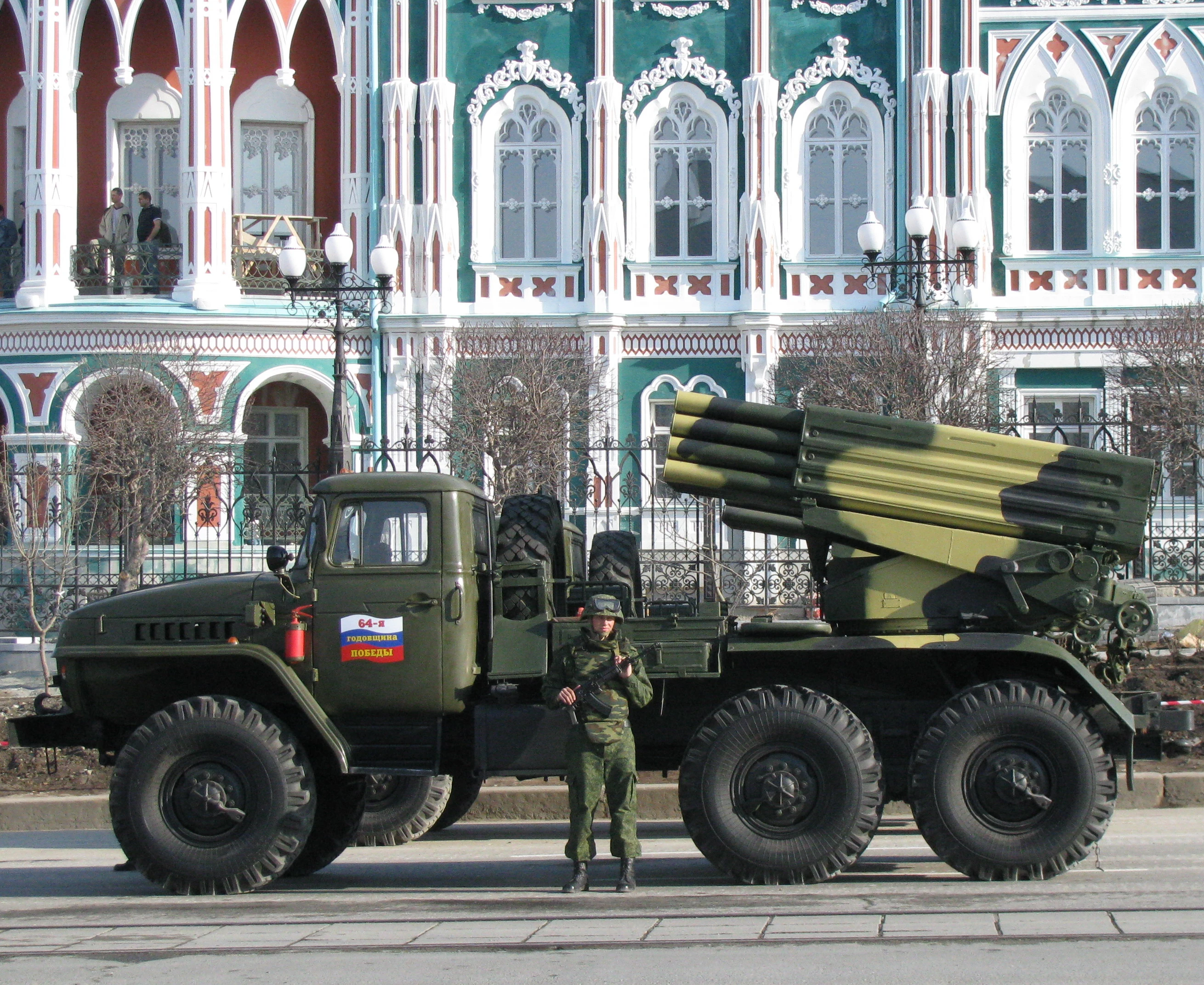

ЗРК Град парад
  • 2Б5 — боевая машина БМ-21 РСЗО 9К51 на шасси Урал-375Д.
  • 2Б17 — боевая машина БМ-21-1 РСЗО 9К51 на шасси Урал-4320.
    • 2Б17-1 — модернизированная боевая машина БМ-21-1 РСЗО 9К51М "Торнадо-Г" на шасси Урал-4320.
    • 2Б17М — модернизированная боевая машина БМ-21-1 РСЗО 9К51М "Торнадо-Г" на шасси Урал-4320.
  • 2Б26 — боевая машина БМ-21 РСЗО 9К51 на шасси КамАЗ-5350.

Реактивные снаряды

Индекс снаряда Индекс  Масса снаряда, кг Длина снаряда, мм Масса БЧ, кг Масса ВВ/ОВ, кг Тип взрывателя Дальность стрельбы, км
Осколочно-фугасные
9М22 9Н51 65,72..66 2870 18,4 6,4 контактный 5..20,4
9М22У 9Н51 66,6..66,78 2870 18,4 6,4 контактный 5..20,4
9М22У-1 9Н51 66,6 2870 18,4 6,4 контактный 5..20,4
9М28Ф 9Н55 56,5 2870 21 6,02 контактный 4..15
9М521 66 2840 21 электронный 15..40
9М522 70 3037 25 4,5 электронный 8..37,5
M-21 OF 66 2750 19,9 контактный до 20,217
Type 81 (осколочно-фугасный) 60 18,3 контактный до 20
Type 81 (увеличенной дальности) 61 2757 неконтактный до 30
Type 90A (осколочно-фугасный) 61 2757 18,3 контактный 12,7..32,7
Rocket Steel Ball Shell 66,8 2870 19,25 6 контактный до 20
Arash 65 2815 18,38 контактный до 21,5
Noor 45 2050 18,35 контактный до 18
Long Range Rocket 72 3200 18 контактный до 29
HE Yarmuk 66 2875 20,4 6 контактный до 20,58
GRAD 66,18 2753 контактный до 20,13
SPALL 66,18 2753 контактный до 20,13
LR 46,25 12 6,4 контактный до 12
EXP-122 70,8 20 контактный до 24,6
JROF 65,8 2881 6,4 контактный
JROF-K 46,3 1932 6,4 контактный до 11
Extended Range Artillery Rocket 65,9 2900 18,4 контактный 10..40
Кассетные
3М16 3М18 56,4 3019 21,6 5×0,14 неконтактный 2,5..13,4
9М28К 57,7 3019 22,8 3×1,85 неконтактный 2,5..13,4
9М43 56,5 2270 21 5×0,8 неконтактный 5..20,1
9М217 70 3037 25 электронный 8..30
9М218 70 3037 25 электронный 8..30
Type 81 (с КОБЭ) 60,5 2927 18,3 неконтактный до 20
Type 81 (с минами) 60 неконтактный 7..15
Type 90A (кассетный) 60,5 2927 19 неконтактный до 32
Fadjr 6 63 2830 32 неконтактный 3,5..6
PLATAN 75,1 3285 неконтактный до 18
JRKK-G AGAT 68 неконтактный 6,5..33
Trnovnik 65,8 2780 14,85 неконтактный 6,5..33
Управляемые
"Угроза-1М" 66 2870 21 5,0 контактный 1,6..42
Зажигательные
9М22С 9Н510 66 2970 17,8 5,94 контактный 1,5..19,89
9М28С 9Н510 53 2318 17,8 5,94 контактный 1,65..15,07
Агитационные
9М28Д 9Н511 52,3 2280 17 0,142 неконтактный 1,65..15,42
Осветительные
9М42 27 1760 неконтактный 1..5
Постановщик помех КВ/УКВ
9М519(-1..7) 66 3025 18,4 неконтактный 4,5..18,3
Химические
9М23 9Н56 66,7 19,3 2,9 неконтактный до 19
9М23М 9Н57 67 19,3 3,1 неконтактный до 20
9Н58 3,075 неконтактный
Учебные
9М28ФУЧ-ТР 56,5 2870 4..15
9Ф839 74,5 3370 до 11
9Ф839-1 74,5 3370 до 11
9Ф839-2 77,8 3378 до 11

Операторы

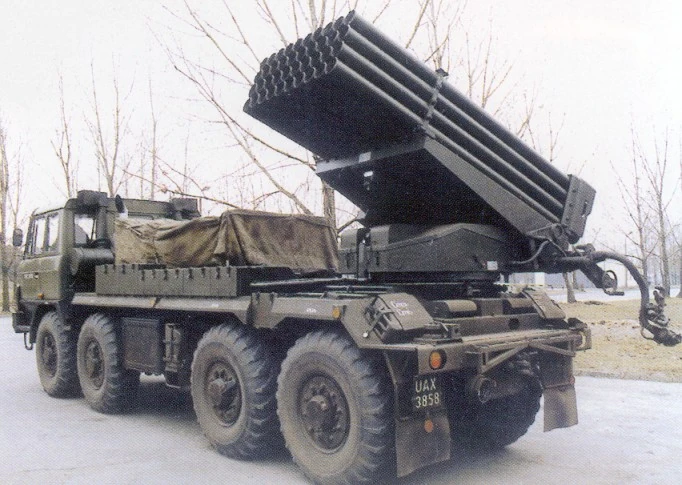

RM 70 MRL

БМ RM-70/85, с артиллерийской частью от БМ БМ-21, на базе семейства шасси Tatra 815 чешского производства.

  • Абхазия Абхазия — 1 БМ-21, по состоянию на 2008 год.
  • Азербайджан Азербайджан — 43 БМ-21, по состоянию на 2012 год.
  • Алжир Алжир — 48 БМ-21, по состоянию на 2012 год.
  • Ангола Ангола — 50 БМ-21, по состоянию на 2012 год.
  • Армения Армения — 47 БМ-21, по состоянию на 2012 год.
  • Афганистан Афганистан — некоторое количество, по состоянию на 2010 год.
  • Белорусь Беларусь — 126 БМ-21, по состоянию на 2012 год.
  • Болгария Болгария — 124 БМ-21, по состоянию на 2012 год.
  • Босния и Герцеговина Босния и Герцеговина — 5 БМ-21, по состоянию на 2012 год.
  • Бурунди Бурунди — 12 БМ-21, по состоянию на 2012 год.
  • Венгрия Венгрия — более 62 БМ-21 на хранении, по состоянию на 2007 год.
  • Венесуєла Венесуэла — 24 единицы БМ-21, по состоянию на 2012 год, поставлены в 2011 году из России. Контракт заключён в 2009 году.
  • Вьетнам Вьетнам — 350 БМ-21, по состоянию на 2012 год.
  • Гвинея Гвинея — поставлено 18 единиц БМ-21.
  • Германия Германия (ГДР) — 72 единицы БМ-21 поставлены из СССР в период с 1968 по 1971 годы.
  • Грузия Грузия — 13 БМ-21, по состоянию на 2012 год.
  • Египет Египет — 60 БМ-21, по состоянию на 2012 год.
  • Замбия Замбия — 30 БМ-21, из них как боеспособные оцениваются около 12, по состоянию на 2012 год.
  • Израиль Израиль — 58 БМ-21 на хранении, по состоянию на 2012 год.
  • Индия Индия — около 150 БМ-21, по состоянию на 2012 год.
  • Иран Иран — 100 БМ-21, по состоянию на 2012 год.

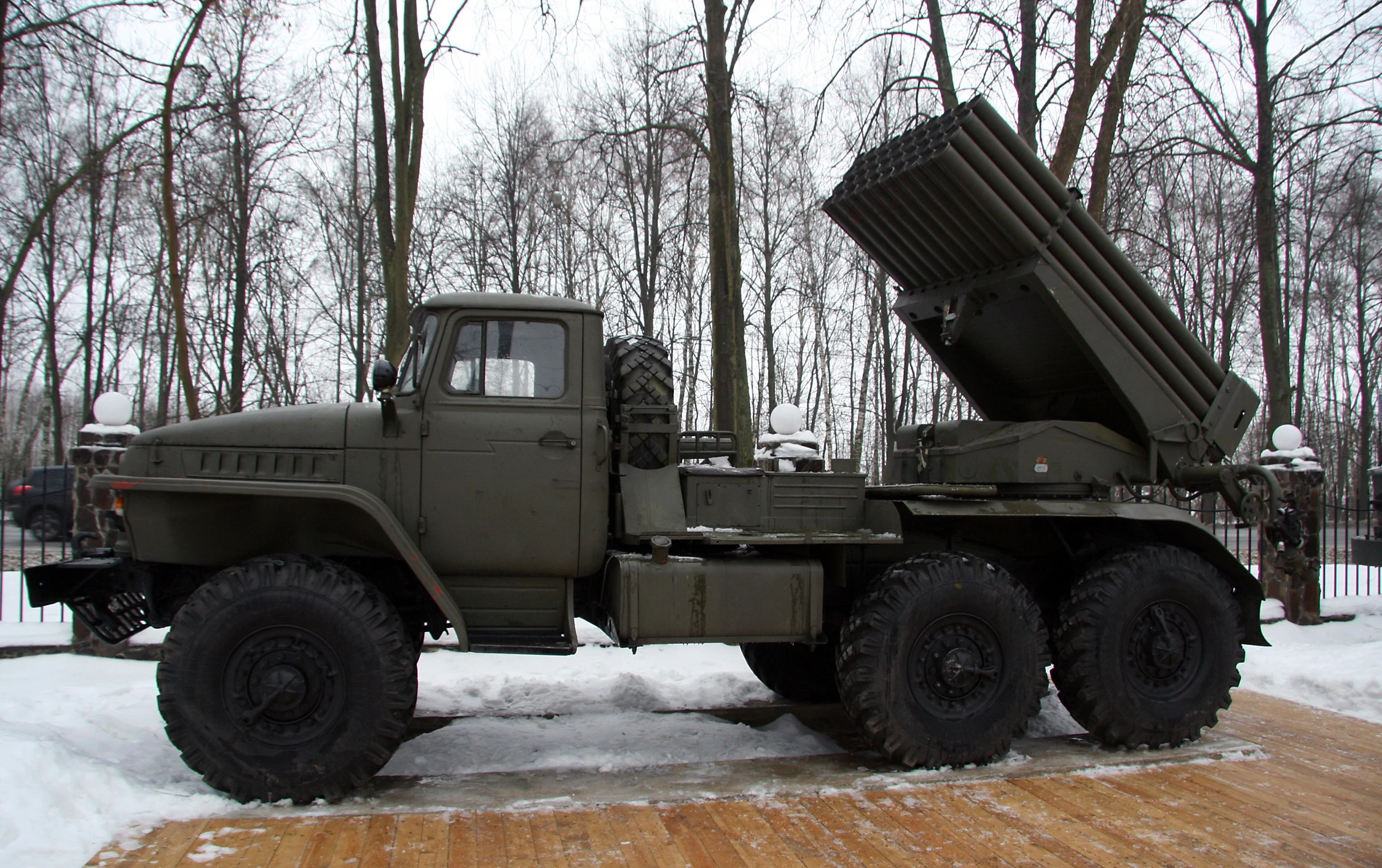

1372 bm 21 grad

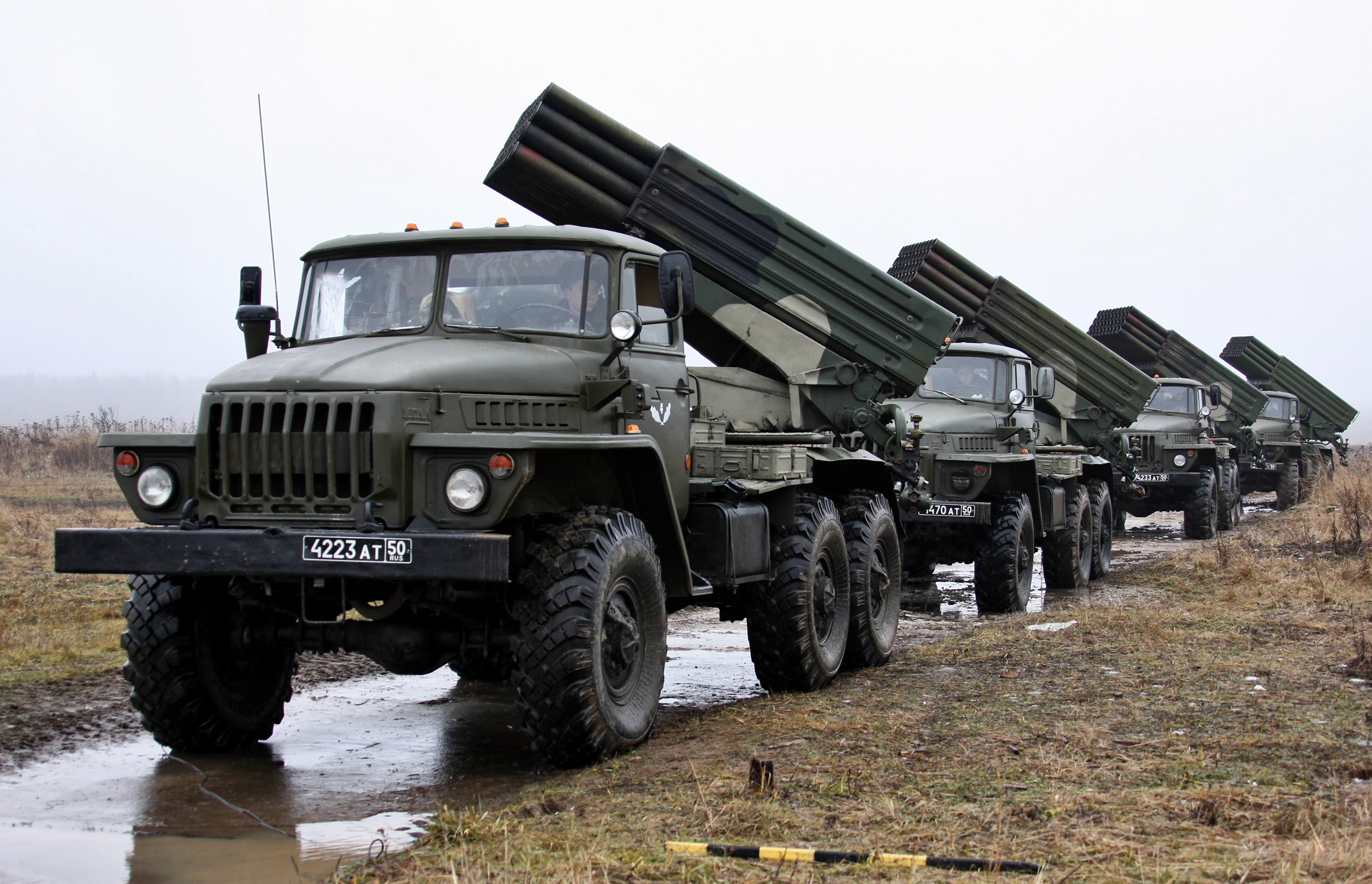

Боевая машина БМ-21 на базе грузового автомобиля Урал-375Д.

  • Ирак Ирак — некоторое количество БМ-21, по состоянию на 2012 год, всего поставлено 154 единицы БМ-21.
  • Йемен Йемен — 280 БМ-21, из них около 150 боеспособных, по состоянию на 2012 год.
  • Казахстан Казахстан — 150 БМ-21, по состоянию на 2012 год.
  • Камбоджа Камбоджа — 8 БМ-21, по состоянию на 2012 год.
  • Камерун Камерун — 20 БМ-21, по состоянию на 2012 год.
  • Кения Кения — сообщается об 11 БМ-21, по состоянию на 2010 год.
  • Кипр Кипр — 4 БМ-21, по состоянию на 2012 год.
  • Киргизия Киргизия — 15 БМ-21, по состоянию на 2012 год.
  • Конго Конго — 10 БМ-21, по состоянию на 2012 год.
  • Демократическа Республика Конго Демократическая Республика Конго — 24 БМ-21, по состоянию на 2012 год.
  • КНДР КНДР — некоторое количество, по состоянию на 2012 год.
  • Кот-д’Ивуар Кот-д’Ивуар — 6 БМ-21, по состоянию на 2012 год.
  • Куба Куба — 175 БМ-14 и БМ-21, по состоянию на 2012 год, всего поставлено 178 единиц БМ-21.
  • Ливан Ливан — 22 БМ-21, по состоянию на 2012 год.
  • Ливия Ливия — некоторое количество БМ-21, по состоянию на 2012 год.
  • Македония Македония — 6 БМ-21, по состоянию на 2012 год.
  • Мали Мали — 2 БМ-21, по состоянию на 2012 год.
  • Марокко Марокко — 35 БМ-21, по состоянию на 2012 год.
  • Мозамбик Мозамбик — 12 БМ-21, по состоянию на 2012 год.
  • Монголия Монголия — 130 БМ-21, по состоянию на 2012 год.
  • Молдова Молдова — поставлено 14 единиц БМ-21.
  • Мьянма Мьянма — возможно, некоторое количество, по состоянию на 2012 год.
  • Намибия Намибия — 5 БМ-21, по состоянию на 2012 год.
  • Нигерия Нигерия — поставлено 11 единиц БМ-21.
  • Никарагуа Никарагуа — 18 БМ-21, по состоянию на 2012 год.
  • Перу Перу — 22 БМ-21, по состоянию на 2012 год.
  • Польша Польша — 172 БМ-21, по состоянию на 2012 год.
BM-21 Grad (3)
  • Россия Россия:
  • Йемен Йемен (Северный Йемен) — 70 единиц БМ-21 поставлены из СССР в период с 1980 по 1981 годы.
  • Flag of Seychelles.svg Сейшельские Острова — поставлено 2 единицы БМ-21.
  • Сирия Сирия — до 300 БМ-21, по состоянию на 2012 год.
  • Сомали Сомали — 10 единиц БМ-21 поставлены из СССР в 1976 году.
  • Судан Судан — 90 БМ-21, по состоянию на 2012 год.
  • США США — 75 единиц БМ-21 поставлено в период с 1992 по 2010 годы (63 из Румынии, ещё 12 из Украины).
  • Таджикистан Таджикистан — 3 БМ-21, по состоянию на 2012 год.
  • Танзиния Танзания — 58 БМ-21, по состоянию на 2012 год.
  • Туркмения Туркмения — 56 БМ-21, по состоянию на 2012 год.
  • Уганда Уганда — некоторое количество БМ-21, по состоянию на 2012 год.
  • Узбекистан Узбекистан — 36 БМ-21, по состоянию на 2012 год.
  • Украина Украина — 315 БМ-21, по состоянию на 2012 год.
  • Финляндия Финляндия — поставлено 94 единицы БМ-21.
  • Хорватия Хорватия — 31 БМ-21, по состоянию на 2012 год.
  • Эквадор Эквадор — 18 БМ-21, по состоянию на 2012 год.
  • Эритрея Эритрея — 35 БМ-21, по состоянию на 2012 год.
  • Эфиопия Эфиопия — около 50 БМ-21, по состоянию на 2012 год.
  • Южная Осетия Южная Осетия — 23 БМ-21, по состоянию на 2008 год.
  • Йемен Йемен (НДР Йемен) — 54 единицы БМ-21 поставлены из СССР в период с 1973 по 1975 годы.
  • Южный Судан Южный Судан — 15 БМ-21, по состоянию на 2012 год.

Боевое применение

BM-21 Grad (02)
  • Пограничный конфликт на острове Даманский — первое боевое применение БМ-21 "Град". Применялись советскими войсками.
  • Афганская война (1979 - 1989 гг.) — применялись советскими войсками.
  • Карабахский конфликт — применялись Азербайджаном при обстреле населённых пунктов и инфраструктуры Нагорного Карабаха.
  • Первая Чеченская война — применялись российскими войсками. 16 боевых машин БМ-21 и около 1000 НУРС были захвачены чеченскими боевиками и использовались против российских войск.
  • Вторая Чеченская война — применялись российскими войсками.
  • Война в Южной Осетии, 2008 г.
  • Гражданская война в Ливии.
  • Гражданская война в Сирии.
  • Вооружённый конфликт на востоке Украины (2014 г.) — использовались как украинскими войсками, так и ополченцами.
  • Активно использовались в Анголе, Сомали и других вооружённых конфликтах.
