Бронированная разведывательно-дозорная машина (БРДМ) — советская боевая разведывательная машина 1950-х годов, по западной классификации также порой обозначается как бронеавтомобиль. Была создана в 1954—1956 годах в ОКБ ГАЗа для замены лёгкого бронетранспортёра БТР-40 в роли стандартной лёгкой разведывательной, штабной и связной машины Советской Армии. По сравнению со своим предшественником, БРДМ имела повышенную проходимость за счёт применения шасси с двумя дополнительными парами опускаемых колёс и амфибийной способности, а также больший запас хода.

Серийное производство БРДМ осуществлялось с 1957 по 1966 год, последние годы машина выпускалась параллельно с улучшенной БРДМ-2, созданной на её основе. Помимо основного варианта, БРДМ послужила базой для созданий ряда специализированных машин, прежде всего самоходных ПТРК; всего было выпущено около 10 000 машин всех типов. БРДМ использовалась советскими сухопутными, воздушно-десантными войсками и морской пехотой вплоть до конца 1970-х годов. БРДМ также активно поступала на экспорт, около 1500 единиц были поставлены по меньшей мере в 21 страну мира и хотя, по состоянию на 2010 год, в большинстве из этих государств они сняты с вооружения, некоторые страны продолжают использовать машины этого типа.

История создания и серийного производства[]

Бронированная разведывательно-дозорная машина БРДМ-1 была разработана конструкторским бюро под руководством В. А. Дедкова и принята на вооружение приказом Министра обороны СССР от 10.01.1958 г. Она находилась в серийном производстве с 1957 г. по 1966 г.

Описание конструкции[]

БРДМ представляла собой плавающую колёсную двухосную с обеими ведущими осями закрытую машину, оборудованную устройством для преодоления окопов и траншей и системой централизованной подкачки шин.

В конструкции БРДМ были использованы принципиальная схема компоновки и основные агрегаты бронетранспортёра БТР-40. Установка двигателя в удлинённой передней части корпуса предусматривала спешивание членов экипажа через две кормовые двери, однако ухудшала обзорность с места водителя.

В отделении управления, расположенном в средней части корпуса, были размещены водитель и командир машины. Отделение силовой установки и отделение управления разделялось перегородкой. Боевое отделение занимало среднюю и кормовую часть корпуса. Пулемёт СГМБ устанавливался на кронштейне в передней части боевого отделения.

Броневой герметичный корпус имел форму, обеспечивавшую минимальное сопротивление движению на плаву. Он сваривался из броневых листов толщиной 6 мм, 8 мм и 12 мм и являлся основанием для монтажа агрегатов и оборудования машины. Сверху к корпусу была приварена рубка, в крыше которой имелся люк с двумя откидными крышками для посадки и выхода водителя и командира. Верхний лобовой лист имел угол наклона 85 градусов.

На БРДМ устанавливался карбюраторный двигатель ГАЗ-40П. В состав механической трансмиссии входили однодисковое сцепление, 4-х ступенчатая коробка передач, 2-х ступенчатая раздаточная коробка, карданные передачи, главные передачи с коническими дифференциалами, от которых осуществлялся привод к ведущим колёсам.

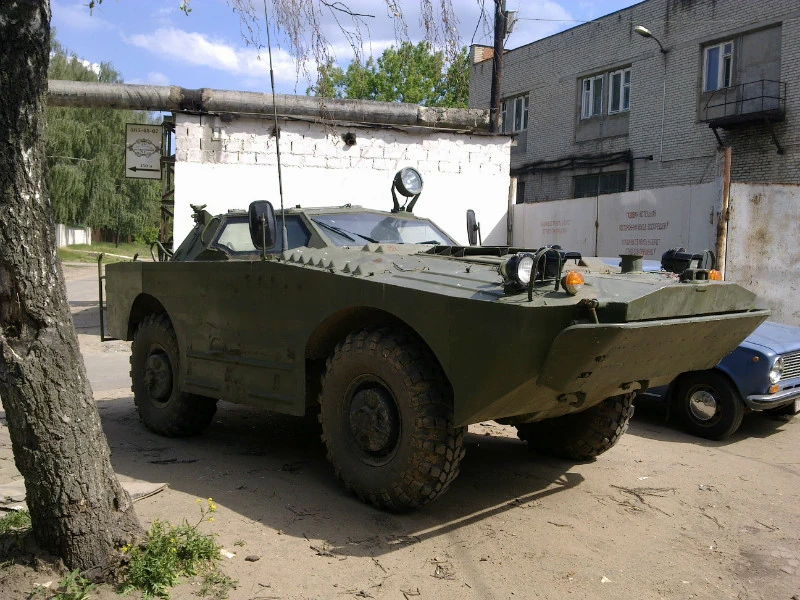

Photo 1 1295354371

Машина была оборудована дополнительными пневматическими колёсами, расположенными в средней части корпуса по два на каждом борту. Они выполнялись ведущими с механическим приводом от трансмиссии. Дополнительные колёса опускались и поднимались при преодолении окопов шириной до 1,2 м с помощью гидроподъёмников подобно шасси самолёта.

В кормовой части корпуса был установлен водомёт. Четырёхлопастной винт засасывал воду через приёмный патрубок, расположенный на днище и выбрасывал её через отверстие в кормовом листе корпуса. Во время движения по суше это отверстие закрывалось бронированной заслонкой. Задний ход на воде обеспечивается изменением направления вращения винта. Для управления машиной на плаву использовались водяные рули, смонтированные в трубе водомёта, и передние поворачивающиеся колёса машины. Привод к рулям был объединён с приводом управления колёсами. В случае выхода из строя водомёта машина могла двигаться за счёт вращения колёс при включении второй или третьей передачи. Для предотвращения заливания силового отделения через вентиляционные отверстия во время плавания на машине устанавливался волноотражательный щит. При передвижении по суше он устанавливался в нижнее положение для улучшения обзора и повышения защиты нижней части корпуса.

Пневматические шины основного движителя были подключены к системе регулирования давления воздуха. Подвеска состояла из четырёх продольных полуэллиптических рессор и 8 гидроамортизаторов. Самовытаскивание машины при застревании осуществлялось при помощи кабестана с длиной троса 50 м, смонтированного в передней части корпуса машины.

Модификации[]

Nw17
  • БРДМ (1957) — модель с открытым верхом.
  • БРДМ-1А (1958) — с закрытой рубкой. Серия в 1958-65 гг.
  • БРДМ-1У — машина управления.

Машины на базе[]

На базе БРДМ был создан ряд боевых машин:

  • 2П27 — боевая машина ПТРК 2К16 "Шмель".
  • 2П32 — боевая машина ПТРК 2К8 "Фаланга".
  • 2П32М — боевая машина ПТРК 2К8 "Фаланга-М".
  • 9П110 — боевая машина ПТРК 9К14М "Малютка-М".
  • БРДМ-РХ — машина химической разведки.

Операторы[]

Современные[]

Brdm1 1
  • Афганистан Афганистан — некоторое количество БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Вьетнам Вьетнам — 100 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Гвинея Гвинея — 25 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Замбия Замбия — 70 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Конго Конго — 25 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Куба Куба — некоторое количество БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Мозамбик Мозамбик — 30 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Судан Судан — 60 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.
  • Эритрея Эритрея — 40 БРДМ-1 и БРДМ-2, по состоянию на 2010 год.

Бывшие[]

87905035 large 020620121443
  • Албания Албания — 15 единиц БРДМ-1 поставлены из СССР в 1960 году.
  • Болгария Болгария — 150 единиц БРДМ-1 поставлены из СССР в период с 1965 по 1967 годы.
  • Египет Египет — 200 единиц БРДМ-1 поставлены из СССР в период с 1968 по 1969 годы.
  • Германия Германия (ГДР) — 100 единиц БРДМ-1 поставлены из СССР в период с 1960 по 1967 годы.
  • Индонезия Индонезия — 10 единиц БРДМ-1 поставлены из СССР в 1963 году.
  • Ливия Ливия — 60 единиц БРДМ-1 поставлены из СССР в 1978 году.
  • Перу Перу — 12 единиц БРДМ-1 поставлены из СССР в 1974 году.
  • Польша Польша — 800 единиц БРДМ-1 поставлены из СССР в период с 1961 по 1964 годы.
  • Сирия Сирия — 100 единиц БРДМ-1 поставлены из СССР в период с 1970 по 1971 годы.
  • Танзиния Танзания — 30 единиц БРДМ-1 поставлены из СССР в 1965 году.
  • Уганда Уганда — 62 единицы БРДМ-1 поставлены из СССР в 1973 году, 36 единиц БРДМ-1 поставлены из СССР в 1974 году.
  • Эфиопия Эфиопия — 50 единиц БРДМ-1 поставлены из СССР в 1977 году.
