ЗУ-23-2 — советская 23-мм спаренная зенитная установка, в составе двух зенитных автоматов, станка, прицела ЗАП-23, платформы с ходом, наземного прицела Т-3, индекс по ГРАУ СССР 2А13.

Принята на вооружение 22 марта 1960 года. Скорострельность — 2000 выстрелов в минуту. Масса установки — 950 кг. Масса снаряда — 190 г. Дальность стрельбы: 1,5 км по высоте, 2,5 км по дальности. Расчёт — 5 человек.

Производство и экспорт[]

Производство данной зенитной установки осуществлялось СССР, а затем целым рядом стран, в том числе Египтом, КНР (только на экспорт), Чехией, Словакией, Болгарией и Финляндией.

Производство 23 мм боеприпасов ЗУ-23 в разное время осуществлялось Египтом, Ираном, Израилем, Францией, Финляндией, Нидерландами, Швейцарией, Болгарией, Югославией и ЮАР.

  • Болгария Болгария — производится заводом "Арсенал" в 2 версиях: для наземных сил и для флота.
  • Польша Польша — производится Тарнувским механическим заводом.
  • Россия Россия — бывший производитель. На 2017 год осуществляется модернизация и производство стволов.

Тактико-технические характеристики[]

Зенитная установка располагает механическим прицелом и приводами наведения. Это сильно ограничивает возможности ведения именно зенитного огня, но делает орудие максимально дешёвым и доступным для солдат с низким уровнем подготовки. Штатного прибора управления зенитным огнём (ПУАЗО), выдающего данные для стрельбы по воздушным целям (упреждение, азимут и др.), не существует, вследствие чего возможно ведение только заградительного неприцельного огня по всем видам воздушных целей (кроме зависших вертолётов).

Ресурс автомата — 6000 выстрелов, ресурс ствола составляет 3000 выстрелов (при условии охлаждения после каждых 100 выстрелов). Поэтому в ЗИП входят два запасных ствола для правого и левого автомата (индекс автомата 2А14), прошедших юстировку на заводе-изготовителе. Номера установленных стволов совпадают с номерами автоматов. Замена изношенных стволов стволами с другой установки нежелательна. Причина — увеличение зеркального зазора, максимальная величина которого не должна превышать 0,6 мм. Даже при увеличении зазора до 0,7 мм возможны поперечные кольцевые обрывы гильз. Основная проблема — недолговечность хромирования канала ствола, что приводит к сильному омеднению, даже при правильном и своевременном применении снарядов с размеднителем.

К недостаткам орудия как современной артиллерийской системы можно отнести ограниченность номенклатуры 23-мм боеприпасов российской армии.

  • Калибр: 23 мм
  • Принцип действия: газоотвод
  • Длина пушки: 2 555 мм
  • Длина ствола с пламегасителем: 2 010 мм
  • Длина ствола: 1 880 мм
  • Число нарезов: 10
  • Шаг нарезов: переменый
  • Масса (полная): 950 кг
  • Масса ствола (с пламегасителем): 27,2 кг
  • Темп стрельбы: 800 - 1000 выстрелов в минуту
  • Давление в каморе: 3 100 кгс/см².

Боеприпасы[]

В боекомплект российских ЗУ-23 и ЗСУ-23-4 "Шилка" входят 23-мм патроны со снарядами только двух типов — БЗТ и ОФЗТ (ОФЗ). Бронебойно-зажигательно-трассирующий снаряд БЗТ цельнокорпусной с полусферической головной частью и стальным баллистическим наконечником, массой 190 г, в донной части содержат вещество для трассирования и в головной — зажигательный состав. Осколочно-фугасные снаряды ОФЗТ массой 188,5 г укомплектованы головным взрывателем В19УК (ранее – МГ-25) с самоликвидатором и максимальным временем срабатывания 11 сек. Метательный заряд у обоих снарядов одинаковый — 77 г пороха марки 5/7 ЦФЛ. Масса патрона 450 г. Баллистические данные обоих снарядов одинаковы — начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м.

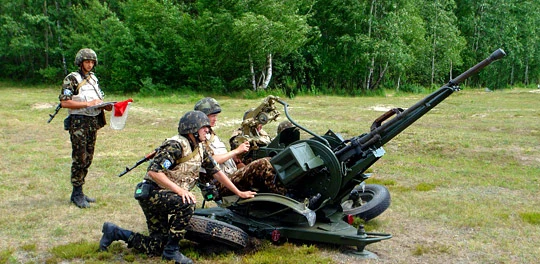

Zu-23-2-belarus

ЗУ-23 ведет огонь, Витебск, Беларусь.

В настоящее время ОФЗТ снаряды практически не используются из-за сравнительно низкой эффективности. Повсеместно применяется следующая схема снаряжения ленты: 4 ОФЗ — 1 БЗТ. Капризный взрыватель МГ-25 у снаряда ОФЗ заменён на всепогодный В-19УК, который, при той же чувствительности срабатывания по твёрдым преградам (плотный картон, дерево, дюралюминий, сталь и т. п.), не детонирует при столкновении с каплями дождя и имеет лучшую влагозащищённость.

Ещё до распада СССР, рядом стран осуществлена разработка и промышленный выпуск собственных усовершенствованных боеприпасов для ЗУ-23, в первую очередь, боеприпасов бронебойного действия. Известны 23-мм патроны с бронебойным подкалиберным снарядом (БПС), сердечник твёрдосплавный, фирм Sako (Финляндия) и Denel (ЮАР). Фирмы Oerlikon (Швейцария) и ZM Mesko (Польша) освоили выпуск БПС с отделяемым поддоном и тяжёлосплавным (вольфрамовым) сердечником типов APDS, FAPDS-T и APFSDS. Судя по характеристикам снарядов и типам используемых при испытаниях бронепреград, польские боеприпасы APDS и APFSDS предназначены для поражения в лобовой проекции российской БМП-3 и её модификаций с усиленной защитой.

Основные патроны бронебойного действия в калибре 23×152 мм[]

Тип, обозначение патрона Масса
патрона, г
Масса
снаряда, г
Масса
заряда, г
Начальная
скорость, м/с
Бронепробитие
мм/град/м
БЗТ, СССР 450 190 78
5/7 Цфл
970 25/0/500
15/30/1000
БПС (APHC-T), Финляндия 454 195 75
НЦ одноосновный
970 40/0/500
БПТС (FAPDS-T), Болгария 410 145 прибл. 82 1100 20/60/1000
БПТС (APDS-T), Польша 430 130 1170 10+20/45/1000
БОПТС (APFSDS-T), Польша 370 103 прибл. 84
S 102-02
1220 10+30/45/1000
БПТС (FAPDS-T), Швейцария 430 150
НЦ одноосновный
1180 23/60/1000
14/60/2000

Варианты и модификации[]

Файл:F c3Qub3R2YWdhMjAwNC5ydS93cC1jb250ZW50L3VwbG9hZHMvMjAxMi8xMC9vdHZhZ2EyMDA0X2NudHI1Njg5di5qcGc=.jpeg
  • ЗУ-23М1 — ЗУ-23 c размещённым на ней комплектом "Стрелец", который обеспечивает применение двух отечественных ПЗРК типа "Игла".
  • ZUR-23-2S "JOD" — польский вариант модернизации.
  • ZUR-23-2M "Wróbel" — польский вариант модернизации для установки на корабли.
  • Морской вариант ЗУ-23 — использовался на лёгких торпедных катерах KTS boote (нем. kleiner torpedoschnellboote) проекта 131.400 (код НАТО Libelle) ННФ ГДР.

Операторы[]

540px zu23.jpg.pagespeed.ce
  • Алжир Алжир — 100 ЗУ-23, по состоянию на 2017 год.
  • Ангола Ангола — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
  • Армения Армения — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
  • Болгария Болгария — некоторое количество ЗУ-23, по состоянию на 2007 год.
  • Босния и Герцеговина Босния и Герцеговина — 29 ЗУ-23, по состоянию на 2017 год. 19 ЗУ-23-2, по состоянию на 2007 год.
  • Бурунди Бурунди — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Венесуєла Венесуэла — 200 ЗУ-23-2, по состоянию на 2017 год.
  • Джибути Джибути — 5 ЗУ-23, по состоянию на 2017 год. 5 ЗУ-23-2, по состоянию на 2007 год.
  • Египет Египет — 200 ЗУ-23-2, по состоянию на 2017 год.
  • Габон Габон — 24 ЗУ-23-2, по состоянию на 2017 год.
  • Гана Гана — 4 ЗУ-23-2, по состоянию на 2017 год.
  • Гвинея-Бисау Гвинея-Бисау — 18 ЗУ-23, по состоянию на 2017 год. 18 ЗУ-23-2, по состоянию на 2007 год.
  • Греция Греция — 523 ЗУ-23-2, по состоянию на 2017 год (306 из них получены безвозмездно от правительства ФРГ из арсеналов бывшей ННА ГДР после её расформирования).
  • Зимбабве Зимбабве — 45 ЗУ-23, по состоянию на 2017 год. 45 ЗУ-23-2, по состоянию на 2007 год.
  • Израиль Израиль — 150 ЗУ-23-2, по состоянию на 2017 год. некоторое количество на вооружении ВВС, по состоянию на 2007 год. 50 ЗУ-23-2, по состоянию на 1994 год.
  • Индия Индия — >320 ЗУ-23-2, по состоянию на 2017 год.
  • Ирак Ирак — некоторое количество ЗУ-23-2, по состоянию на 2017 год. некоторое количество в составе армии, по состоянию на 2015 год.
  • Иракский Курдистан — 5 ЗУ-23-2, поставлены в марте 2016 года.
  • Иран Иран — >300 ЗУ-23-2, по состоянию на 2017 год. ~ 300 единиц на 2016 год; имеется собственное производство ЗУ-23-2.
  • Кабо-Верде Кабо-Верде — 12 ЗУ-23, по состоянию на 2017 год. 12 ЗУ-23-2, по состоянию на 2007 год.
  • КНДР КНДР — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Кот-д’Ивуар Кот-д’Ивуар — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
  • Куба Куба — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Лаос Лаос — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Ливан Ливан — 57 ЗУ-23-2, по состоянию на 2017 год.
  • Ливия Ливия — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
72126 Steven Zaloga 1
  • Мавритания Мавритания — 20 ЗУ-23-2, по состоянию на 2017 год.
  • Марокко Марокко — 75-90 ЗУ-23-2, по состоянию на 2017 год.
  • Мозамбик Мозамбик — 120 ЗУ-23-2, по состоянию на 2017 год.
  • Молдова Молдова — 28 ЗУ-23, по состоянию на 2017 год. 26 ЗУ-23-2, по состоянию на 2007 год.
  • Монголия Монголия — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Нигерия Нигерия — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Никарагуа Никарагуа — 18 ЗУ-23, по состоянию на 2017 год. 18 ЗУ-23-2, по состоянию на 2007 год.
  • Оман Оман — 4 ЗУ-23-2, по состоянию на 2017 год.
  • Перу Перу — 80 ЗУ-23-2 и 50 ЗУ-23, по состоянию на 2017 год.
  • Польша Польша — 252 ЗУ-23-2 и 72 ZUR-23-2KG/PG, по состоянию на 2017 год.
  • Россия Россия
  • Сирия Сирия — некоторое количество ЗУ-23-2, по состоянию на 2017 год. 600 ЗУ-23-2, по состоянию на 2007 год.
  • Судан Судан — 50 ЗУ-23-2, по состоянию на 2017 год.
  • Танзиния Танзания — 40 ЗУ-23, по состоянию на 2017 год. 40 ЗУ-23-2 в составе ВВС, по состоянию на 2007 год.
  • Украина Украина — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
  • Финляндия Финляндия — некоторое количество ЗУ-23-2, по состоянию на 2017 год.
  • Чад Чад — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Эритрея Эритрея — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Эквадор Эквадор — 34 ЗУ-23, по состоянию на 2017 год. 34 ЗУ-23-2, по состоянию на 2007 год.
  • Эстония Эстония
  • Эфиопия Эфиопия — некоторое количество ЗУ-23, по состоянию на 2017 год.
  • Южный Судан Южный Судан — некоторое количество ЗУ-23-2, по состоянию на 2017 год.

Бывшие[]

  • Азербайджан Азербайджан — некоторое количество по состоянию на 2007 год.
  • Афганистан Афганистан — некоторое количество, по состоянию на 2007 год.
  • Белорусь Беларусь — некоторое количество.
  • Вьетнам Вьетнам — некоторое количество ЗУ-23-2 стоят на вооружении ПВО сторожевых кораблей проекта 159А.
  • Йемен Йемен — 100 ЗУ-23-2, по состоянию на 2007 год.
  • Китай Китай — некоторое количество, по состоянию на 2007 год.
  • Flag of Transnistria (state).svg Приднестровье

Боевое применение[]

  • Вооружённые силы СССР — в период Афганской войны широко применялось советскими войсками как средство огневого прикрытия при проводке автоколонн как "зушки" (в варианте установки на грузовые автомобили ЗИЛ-130, ЗИЛ-131 или Урал-4320, КамАЗ). Их использование первыми начали в 159 одсбр, в связи с отсутствием в штатном расписании отдельной дорожно-строительной бригады бронетранспортёров, подразделений охраны, трудностями по согласованию выделения мотострелковых подразделений для охраны автомобильных колонн бригады. Позже для этой цели были перепрофилированы штатные зенитно-артиллерийские подразделения в составе всех полков и бригад ОКСВА, для которых не нашлось вражеских воздушных целей. Мобильность зенитного орудия установленного на грузовом автомобиле, вкупе с возможностью стрельбы на больших углах возвышения, оказалась эффективным средством для отражения нападений на автоколонны в условиях горной местности Афганистана. В редких случаях ЗУ-23-2 для тех же целей устанавливался также на МТ-ЛБ.
  • Вооружённые силы России — во время всех военных кампаний Российской Федерации конца двадцатого века активно применялась для поражения наземных целей. Максимальное распространение орудие получило как средство огневой поддержки сухопутных подразделений (для частей ВДВ в варианте артустановки "Скрежет" на базе гусеничного БТР-Д индекс БТР-ЗД, в ряде источников упоминается как ЗСУ-23-2).
  • Вооружённые силы Вьетнама — применялись во время Вьетнамской войны войсками ДРВ (Северный Вьетнам).
  • Вооружённые силы Ирана — применялись во время ирано-иракской войны.
  • Незаконные вооружённые формирования на территории Чеченской Республики — применялись во время чеченского конфликта.
  • Вооружённые силы Ливии — самодельные ЗСУ на базе пикапов использовались в гражданской войне.
  • Вооружённые силы Украины — установки ЗУ-23-2 используются ВС Украины и Национальной гвардией.
  • Вооружённые силы Сирии — ЗУ-23-2 используются в боевых действиях.

Сохранившийся экземпляры[]

  • Россия Россия
    • Музей отечественной военной истории в деревне Падиково Истринского района Московской области.
