КВ-2 — советский тяжёлый штурмовой танк начального периода Великой Отечественной войны. Аббревиатура КВ означает "Климент Ворошилов" — официальное название серийных советских тяжёлых танков выпуска 1939 - 1943 гг., названных в честь героя Гражданской войны в России, военного и политического деятеля Ворошилова Климента Ефремовича. Первоначально именовался "КВ с большой башней".
Эта машина была разработана конструкторским бюро Ленинградского Кировского завода (ЛКЗ) в январе 1940 года в связи с острой необходимостью Рабоче-крестьянской Красной армии (РККА) в хорошо защищённом танке с мощным вооружением для борьбы с фортификациями линии Маннергейма во время советско-финской войны 1939 - 1940 гг.
История создания[]
19 декабря 1939 года было подписано Постановление Комитета Обороны СССР №443сс, согласно которому танк КВ-1 был принят на вооружение РККА. В это время опытный образец танка КВ-1 проходил войсковые испытания и принимал участие в Советско-Финской войне. В ходе боев, советское командование пришло к выводу, что необходимо иметь кроме танка, вооруженного 76-мм пушкой, еще и тяжелый танк, способный бороться с ДОТами, надолбами и другими фортификационными сооружениями.
По требованию Военного Совета Северо-Западного фронта первые 4 машины из установочной партии КВ, должны были быть вооружены 152-мм гаубицей. Для решения этой задачи были привлечены инженеры артиллерийского КБ Кировского завода. На разработку проекта было отведено всего несколько дней. Конструкторы были переведены на казарменное положение и работали по 16-17 часов сутки. Буквально за две недели проект был готов. По первоначальному проекту предусматривалось установить в башне КВ 152-мм гаубицу обр. 1909/30 года.
В дальнейшем от этой артсистемы отказались в пользу гаубицы М-10 обр. 1938/40 года. Для установки такой громоздкой артсистемы потребовалось разработать новую башню больших размеров. По выданным артиллеристами размерам такая башня была спроектирована инженерами СКБ-2, причем погон большой башни, был равен погону стандартной (малой) башни КВ. Эта новая, огромных размеров башня с гаубицей М-10 получила название МТ-1. Только в начале 1941 года танки стали называть КВ-1 и КВ-2. До этого их называли "танк с малой башней" и "танк с большой башней".
Первую установку МТ-1 смонтировали на опытном танке, вместо малой башни. Уже 10 февраля в заводском тире были проведены первые стрельбы. Не имея опыта установки на танк артсистем такого класса, конструкторы оснастили ствол пушки крышкой, предохраняющей ствол от попадания внутрь него пуль и осколков. Эта крышка должна была при выстреле автоматически открываться, а потом закрываться. Однако после первого же выстрела крышку сорвало, и в дальнейшем от нее отказались. 17 февраля два первых танка с установкой МТ-1 убыли на фронт. В боевых действиях им уже не довелось поучаствовать, так как к тому времени основная линия обороны была уже прорвана, и танки испытали стрельбой по уже захваченным финским ДОТам. Результаты стрельб превзошли все ожидания. Советские танкисты прозвали КВ-2 "Дредноутами".
В феврале 1940 года КВ-2 был официально принят на вооружение РККА и серийно выпускался на ЛКЗ до июля 1941 года. Причиной снятия с производства послужила начавшаяся Великая Отечественная война. Всего ЛКЗ построил 204 танка КВ-2, которые активно применялись в боевых действиях 1941 года и тогда же были практически все потеряны.
Описание конструкции[]
Броневой корпус танка сваривался из катаных броневых плит толщиной 75, 55, 40 и 20 мм. Броневая защита равнопрочная (бронеплиты с толщиной, отличной от 75 мм, использовались только для горизонтального бронирования машины), противоснарядная. Броневые плиты лобовой части машины устанавливались под рациональными углами наклона. При этом первые образцы танков КВ-2 отличались от серийных машин формой башни и конфигурацией маски орудия. Башня серийных КВ-2 выпускалась в двух вариантах: первоначальная установка МТ-1 и более поздняя "пониженная" башня меньшей массы. Внешне эти два типа башен легко различимы по их лобовой оконечности: установка МТ-1 имеет наклонные скуловые бронеплиты, а "пониженный" вариант — вертикальные. Оба варианта башен сваривались из катаных бронеплит, их толщина брони равнялась 75 мм. "Пониженная" модификация башни рядом со своей кормовой дверцей имела шаровую установку пулемёта ДТ. Башня устанавливалась на погон диаметром 1535 мм в броневой крыше боевого отделения и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. Угломерный круг башни размечался в тысячных для стрельбы с закрытых позиций.
Механик-водитель располагался по центру в передней части бронекорпуса танка, слева от него находилось рабочее место стрелка-радиста. Четыре члена экипажа располагались в башне: слева от орудия были места наводчика и заряжающего, а справа — командира танка и помощника заряжающего. Посадка и выход экипажа производились через кормовую дверцу башни и два круглых люка: один в башне на месте командира и один в корпусе на месте стрелка-радиста. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд люков, лючков и технологических отверстий для погрузки боекомплекта, доступа к горловинам топливных баков, другим узлам и агрегатам машины.
Двигатель[]
КВ-2 оснащался четырёхтактным V-образным 12-цилиндровым дизельным двигателем В-2К мощностью 500 л. с. (382 кВт) при 1800 об/мин, впоследствии мощность двигателя довели до 600 л. с. (445 кВт). Пуск двигателя обеспечивался стартером СТ-700 мощностью 15 л. с. (11 кВт) или сжатым воздухом из двух резервуаров ёмкостью 5 л в боевом отделении машины. КВ-2 имел плотную компоновку, при которой основные топливные баки объёмом 600—615 л располагались и в боевом, и в моторно-трансмиссионном отделении.
Трансмиссия[]
Танк КВ-2 оснащался механической трансмиссией, в состав которой входили:
- многодисковый главный фрикцион сухого трения "стали по феродо";
- пятиступенчатая коробка передач тракторного типа;
- два многодисковых бортовых фрикциона с трением "сталь по стали";
- два бортовых планетарных редуктора.
- ленточные плавающие тормоза
Все приводы управления трансмиссией — механические. При эксплуатации в войсках наибольшее число нареканий и рекламаций в адрес завода-изготовителя вызывали именно дефекты и крайне ненадёжная работа трансмиссионной группы, особенно у перегруженных танков КВ выпуска военного времени. Практически все авторитетные печатные источники признают одним из самым существенных недостатков танков серии КВ и машин на его базе низкую общую надёжность трансмиссии в целом.
Ходовая часть[]
Подвеска машины — индивидуальная торсионная с внутренней амортизацией для каждого из 6 двускатных опорных катков малого диаметра по каждому борту. Напротив каждого опорного катка к бронекорпусу приваривались ограничители хода балансиров подвески. Ведущие колёса со съёмными зубчатыми венцами цевочного зацепления располагались сзади, а ленивцы — спереди. Верхняя ветвь гусеницы поддерживалась тремя малыми обрезиненными поддерживающими катками по каждому борту. Механизм натяжения гусеницы — винтовой; каждая гусеница состояла из 86—90 одногребневых траков шириной 700 мм и шагом 160 мм.
Электрооборудование[]
Электропроводка в танке КВ-2 была однопроводной, вторым проводом служил бронекорпус машины. Исключение составляла цепь аварийного освещения, которая была двухпроводной. Источниками электроэнергии (рабочее напряжение 24 В) были генератор ГТ-4563А с реле-регулятором РРА-24 мощностью 1 кВт и четыре последовательно соединённые аккумуляторные батареи марки 6-СТЭ-128. Потребители электроэнергии включали в себя:
- электромотор поворота башни;
- наружное и внутреннее освещение машины, приборы подсветки прицелов и шкал измерительных приборов;
- наружный звуковой сигнал и цепь сигнализации от десанта к экипажу машины;
- контрольно-измерительные приборы (амперметр и вольтметр);
- средства связи — радиостанция и танковое переговорное устройство;
- электрика моторной группы — стартер СТ-700, пусковое реле РС-371 или РС-400 и т. д.
Средства наблюдения и прицелы[]
Общая обзорность танка КВ-2 ещё в 1940 году оценивалась в докладной записке Л. Мехлису от военинженера Каливоды как крайне неудовлетворительная. Командир машины имел единственный смотровой прибор в башне — панораму ПТК. Механик-водитель в бою вёл наблюдение через смотровой прибор с триплексом, который защищался броневой заслонкой. Этот смотровой прибор устанавливался в бронированном люке-пробке на лобовой бронеплите по продольной осевой линии машины. В спокойной обстановке этот люк-пробка мог быть выдвинут вперёд, обеспечивая механику-водителю более удобный непосредственный обзор с его рабочего места.
Для ведения огня КВ-2 оснащался двумя орудийными прицелами — телескопическим ТОД-9 для стрельбы прямой наводкой и перископическим ПТ-9 для стрельбы с закрытых позиций. Головка перископического прицела защищалась специальным броневым колпаком. Для обеспечения возможности огня в тёмное время суток шкалы прицелов имели приборы подсветки. Курсовой и кормовой пулемёты ДТ могли комплектоваться прицелом ПУ от снайперской винтовки с трёхкратным увеличением.
Средства связи[]
Средства связи включали в себя коротковолновую радиостанцию 71-ТК-3 и внутреннее переговорное устройство ТПУ-4-Бис на 4 абонента. Радиостанциями оснащались все выпущенные танки КВ-2.
Танковое переговорное устройство ТПУ-4-Бис позволяло вести переговоры между членами экипажа танка даже в сильно зашумленной обстановке и подключать шлемофонную гарнитуру (головные телефоны и ларингофоны) к радиостанции для внешней связи.
Вооружение[]
На танке КВ-2 устанавливалась 152-мм танковая гаубица обр. 1938/40 гг.(М-10Т) танковый вариант полевой гаубицы образца 1938 года (М-10). Гаубица М-10Т монтировалась на цапфах в башне и была полностью уравновешена, однако башня с орудием М-10Т уравновешенной не являлась: её центр масс не располагался на геометрической оси вращения. Как результат, штатный электромотор привода поворота башни даже при небольшом крене машины не справлялся со своей задачей. Гаубица М-10Т имела вертикальные углы наводки от −3 до +18°, при фиксированном положении башни она могла наводиться в небольшом секторе горизонтальной наводки (т.н. "ювелирная" наводка). Выстрел производился посредством ручного механического спуска.
Боекомплект орудия составлял 36 выстрелов раздельного заряжания. Выстрелы (снаряды и метательные заряды в гильзах) укладывались в башне и вдоль обоих бортов боевого отделения. По сравнению с широким ассортиментом боеприпасов 152-мм гаубицы М-10 штатный боекомплект КВ-2 был ограничен только одним видом боеприпасов:
- осколочно-фугасная стальная гаубичная граната ОФ-530 массой 40 кг (масса взрывчатого вещества — тротил или аммотол — от 5,47 до 6,86 кг) и специальным зарядом, получаемым из штатного заряда Ж-536 буксируемой гаубицы М-10 удалением нескольких равновесных пучков пороха.
Однако на практике в обстановке хаоса лета 1941 года из-за отчаянного положения с обеспеченностью КВ-2 положенными по штату боеприпасами применялись любые виды 152-мм гаубичных снарядов, подходящих к гаубице М-10, которые только удавалось найти (в некоторых военных округах комплектность была на уровне 10 %, в других штатных боеприпасов для КВ-2 не было вовсе). То есть могли использоваться как бетонобойные снаряды Г-530, так и осколочные гаубичные гранаты сталистого чугуна О-530А, зажигательные снаряды, старые фугасные гранаты, шрапнель. Стрельба на полном заряде категорически запрещалась, так как из-за большой отдачи и отката могло заклинить башню, от сотрясения могли пострадать узлы и агрегаты моторно-трансмиссионной группы. По последней причине стрельба дозволялась только с места, что ещё больше повышало уязвимость танка в бою.
Бронепробиваемость снарядов танковой гаубицы М-10Т в доступных источниках не приводится, однако, на практике ей было по силам пробить броню любого бронеобъекта вермахта в 1941 и начале 1942 года. Бронепробиваемость морского полубронебойного снаряда обр. 1915/28 гг. составляла 72 мм стали с расстояния 1500 метров под углом 60 градусов.
На серийном танке КВ-2 устанавливались три 7,62-мм пулемёта ДТ: спаренный с орудием, а также курсовой и кормовой в шаровых установках. Боекомплект ко всем ДТ составлял 3087 патронов. Эти пулемёты монтировались таким образом, что при необходимости их можно было снять с монтировок и использовать вне танка. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда снабжался пистолетом для стрельбы сигнальными ракетами.
В начальном периоде войны КВ-2 легко уничтожал любой танк противника, и почти всегда безнаказанно, так как его броню не пробивали снаряды ни танковых орудий, ни штатной противотанковой артиллерии. Эффективно бороться с КВ-2 могли только изначально не предназначавшиеся для этих целей зенитные орудия Flak 18/36/37.
ТТХ[]
ТТХ тактико-технические характеристики |
КВ-85 | КВ-2 «большой башней» |
КВ-2 «пониженной башней» ! |
---|---|---|---|
Боевая масса, т | 46 | 54 | 52 |
Экипаж,чел | 4 | 6 | 6 |
Длина корпуса, мм | 6950 | 6760 | 6675 |
С пушкой вперед, мм | 8493 | 7100 | |
Ширина, мм | 3250 | 3320 | 3320 |
Высота по крышу башни, мм | 2530 | 3450 | 3240 |
Клиренс, мм | 450 | 430 | 430 |
Вооружение | |||
Пулемет | Зх7,62-мм ДТ | 7,62-мм ДТ | 4 х 7,62-мм ДТ |
Пушка | 85-мм Д-5Т-85 зр.43 г. |
152,4-мм М-10 зр. 1938/40 г. |
152,4-мм М-10 зр. 1938/40 г. |
Боекомплект: снарядов |
70 | 36 | 36 |
патронов | 3276 | 2394 | 3087 |
Бронирование, мм: | |||
лоб корпуса | 75 | 75 | 75 |
борт корпуса | 60 | 75 | 75 |
крыша | 40 | 40 | 40 |
башня | 100 | 75 | 75 |
Двигатель | В-2-В | В-2-В | В-2-В |
мощность, кін.сил | 600 | 600 | 600 |
Макс.скорость по шоссе, км/ч | 42 | 32 | 34 |
Запас хода по шоссе, км | 230 | 225 | 225 |
Сохранившиеся экземпляры[]

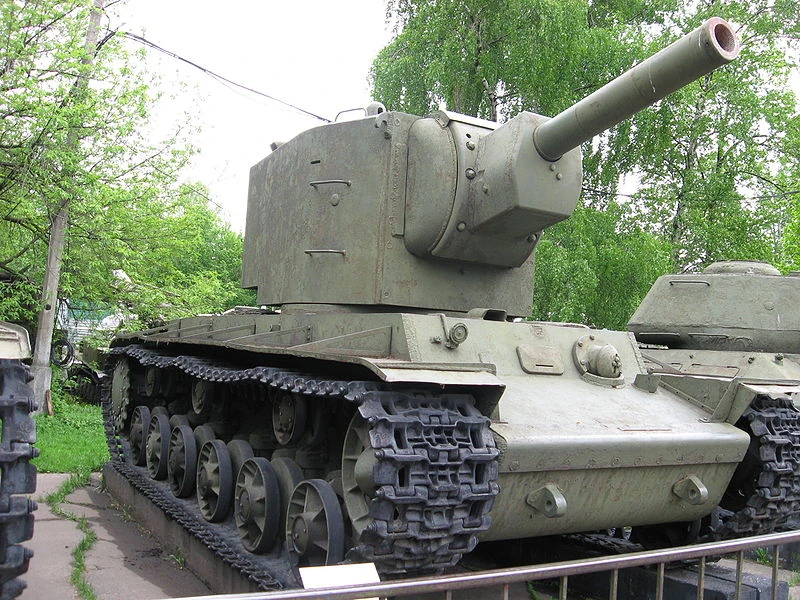

До настоящего времени полностью сохранился один экземпляр позднего КВ-2, экспонирующийся в Центральном музее Вооружённых Сил в Москве. Еще один танк КВ-2 раннего выпуска (с "большой башней", полностью на ходу) в музее военной техники "УГМК" г. Верхняя Пышма Свердловской области Музей "Боевая Слава Урала".
Кроме того, возле музея ВВС СФ п. Сафоново Мурманской области экспонируется бутафория КВ-2, изготовленная на базе танка ИС-2М для съёмок в фильме "Танк „Клим Ворошилов-2“" в 1989 году и по своему внешнему виду очень далёкая от оригинала.
В культуре[]
Кино[]
- Танку посвящён х/ф "Танк „Клим Ворошилов-2“" режиссёра Игоря Шешукова, снятый на киностудии им. М. Горького в 1990 году по одноимённой повести Валерия Залотухи. Для съёмок использовался корпус танка ИС-2М (прототип модификации танка ИС-1) с установленным на него макетом башни КВ-2.
- Во франшизе "Girls und Panzer" (серия аниме и манг) — боевая единица команды школы "Правда", любимый танк ее командира. Впрочем, там же словами персонажей описываются и недостатки этой машины.
Стендовый моделизм[]
- Танк КВ-2 различных модификаций ограниченно представлен в стендовом моделизме. Сборные пластиковые модели-копии танка КВ-2 в масштабе 1:35 выпускаются фирмами "Звезда" (Россия) поздних выпусков, "АРК-модел" (Россия) ранних выпусков, "Трумпетер" (Китай) в двух вариантах: КВ-2 раннего выпуска (с "большой башней") и серийный с заниженной башней, а так же другими фирмами моделей.
Литература[]
- Танк КВ-2 является одним из главных персонажей в сюжете фантастического рассказа "Визионер" Владислава Каштанова. Также именно КВ-2 является основным танком главных героев книг "Три танкиста из будущего" и "Два танкиста из будущего" Анатолия Логинова.
- Смирнов Г. Рассказы об оружии // М., Детлит, 1976.
