СУ-100-Y (читается как СУ-сто-игрек) или T-100-Y — экспериментальная советская тяжёлая самоходная артиллерийская установка, построенная на базе опытного тяжёлого танка Т-100. Была выпущена в 1940 году в единственном экземпляре. Эпизодически применялась в ходе битвы за Москву зимой 1941 - 1942 годов.
История создания[]
Несомненный успех, который сопутствовал тяжелому танку Т-100 в ходе его фронтовых испытаний на Карельском перешейке, позволил КБ завода №185 надеяться, что их изделие всё же будет допущено к серийному производству.
С самого начала "Зимней" советско-финской войны Красная Армия остро ощутила потребность в специальных бронированных инженерных машинах, поэтому в середине декабря 1939 года Военный Совет Северо-Западного фронта обязал завод №185 создать инженерный танк с противоснарядным бронированием на базе Т-100. Эта машина предполагалась для выполнения инженерных задач: наводка моста, перевозка саперов и взрывчатки, эвакуация поврежденных танков с поля боя и тому подобных задач.
На заводе №185 с энтузиазмом взялись за работу, в результате чего появилось сразу несколько эскизных проектов:
- Т-100-Z — тяжёлый танк со 152-мм гаубицей М-10 в башне, которую разработали специально для неё. Командарм Кулик установил срок подготовки этого проекта до 5 февраля 1940 года;
- Т-100-X — тяжёлый танк со 130-мм морской пушкой Б-13-IIс в башне клинообразной формы. Срок подготовки проекта истекал 20 февраля;
- Т-100-V — тяжёлый танк артиллерийской поддержки вооружённый 203-мм гаубицей Б-4 во вращающейся башне. От этого проекта конструкторы попросили их освободить.
Однако в ходе проектирования КБ завода получило от начальника АБТУ РККА Д. Павлова задание на "постановку 152-мм пушки или другой подходящей с большими начальными скоростями на базу Т-100" для борьбы с дотами и другими фортификационными сооружениями. В связи с этим директор завода №185 Н. Барыков обратился в Военный Совет Северо-Западного фронта с просьбой изменить решение фронта. Просьба была удовлетворена, и уже 8 января 1940 года чертежи корпуса Т-100-Х (Т-сто-икс, такое название получила машина) были переданы на Ижорский завод.
Т-100-Х отличался от Т-100 установкой вместо башен бронированной рубки клиновидной формы со 130-мм морской пушкой Б-13. Подвеска машины предполагалась торсионной, её изготовление поручили Кировскому заводу, имевшему опыт в этой области. В ходе изготовления бронедеталей для ускорения общей сборки машины форма рубки была изменена на более простую. Новая самоходная установка получила индекс СУ-100-Y (игрек). Бронекорпус СУ-100-Y поступил с Ижорского завода 24 февраля, а 1 марта началась сборка машины. Уже 14 марта готовая самоходка совершила свой первый выезд.
В результате фронтовые испытания Т-100-Y провести не удалось, а к этому времени явным фаворитом стал тяжелый танк КВ-2 с установкой МТ-1. Машина производства ЛКЗ отличалась в лучшую сторону меньшими габаритными размерами и массой, но по мощности воздействия фугасного снаряда 152,4-мм гаубица М-10 была заметно хуже, чем морское орудие Б-13. Кроме того, танки серии КВ имели заметно лучшее бронирование и оснащались дизельными двигателями В-2К мощностью 600 л.с., работавшими на более дешевом и менее взрывоопасном топливе.
Таким образом, сравнения КВ-2 и T-100-Y, АБТУ выбрало для серийного производства "штурмовой танк", а тяжелую самоходку летом 1940 года отправили на полигон в Кубинку, где она простояло без дела вплоть до начала войны.
Описание конструкции[]
Корпус и бронирование[]

Схема бронирования.
По большому счету корпус САУ мало отличался от опытного танка Т-100. Лоб, борта и корма были защищены 60 мм броней и сохраняли стандартную конфигурацию. В днище танка с толщиной брони 20 мм был сделан аварийный люк. Для удобства обслуживания двигателя и агрегатов трансмиссии в полевых условиях в крыше моторно-трансмиссионного отделения и корме танка имелись специальные люки, закрытые броневыми крышками. Крыша корпуса имела толщину брони 20 мм. Просторная, полностью закрытая боевая рубка высотой в человеческий рост сваривалась из бронелистов толщиной 60 мм, представлявших эффективную защиту даже от огня полевой артиллерии противника.
Тип брони | стальная катаная |
Лоб корпуса | 60 мм |
Борт корпуса | 60 мм |
Корма корпуса | 60 мм |
Днище | 20-30 мм |
Крыша корпуса | 20 мм |
Лоб рубки | 60 мм |
Компоновка самоходных орудий повторяла компоновку Т-100. В носовой части корпуса располагалось отделение управления, где по центральной оси танка было установлено место механика-водителя и органы управления.
Для внешней связи использовалась радиостанция 71-ТК-3 со штыревой антенной, а внутри машины танкисты переговаривались посредством специального устройства ТПУ-6.
Вооружение[]
Основное вооружение машины составляла морская 130-мм пушка Б-13-IIс, которая, благодаря превосходной баллистике, использовалась для оснащения крейсеров и береговых батарей. Особенностью орудия был ствол длиной 55 калибров, обеспечивающий снаряду начальную скорость свыше 800 м/с, поэтому даже при угле подъёма около 30° удавалось достигнуть дальности стрельбы около 20 км. Пушка также имела высокую скорострельность — 10-12 выстрелов в минуту. Также снаряд Б-13IIc имел 2,5 кг взрывчатки. Для сравнения, у 122-мм Д-25Т снаряд имеет 160 г взрывчатого вещества.
Боекомплект САУ составлял тридцать 130-мм бетонобойных и осколочно-фугасных снарядов и пороховых зарядов к ним (масса одного снаряда достигала 36 кг), что повлияло на численность экипажа, в состав которого входили два заряжающих. В качестве оборонительного вооружения предусматривались 3 пулемета ДТ калибра 7,62 мм, суммарный боезапас к которым составлял 1890 патронов. Пулемёты устанавливались на корме и по бортам самоходки.
Двигатель и трансмиссия[]
Самоходная артиллерийская установка СУ-100-Y имела, образно говоря, "морские" корни. Её "сердцем" являлся двигатель ГАМ-34 мощностью 890 л.с., ранее устанавливавшийся на торпедных катерах-глиссерах. Мощный двигатель позволял тяжелой машине передвигаться по шоссе со скоростью 32 км/ч, однако на пересеченной местности эта скорость уменьшалась вдвое.
Пуск двигателя производился с помощью сжатого воздуха или электрического стартера СТ-70 мощностью 15 л.с. Охлаждение МТО осуществлялось при помощи осевого вентилятора, установленного горизонтально на коробке передач. Воздух для охлаждения поступал через боковые “карманы” воздухопритоков закрытых защитными сетками в передней части моторного отсека. Отработанный горячий воздух выбрасывался в задней части моторного отделения на верхние ветви гусениц. В качестве топлива применялся авиационный бензин, который размещался в четырех алюминиевых топливных баках общей емкостью 1270 л. Запаса топлива хватало на 210 км движения по по дороге с твердым покрытием.
Трансмиссия состояла из пятиступенчатой трехходовой коробки передач (пять скоростей вперед и одну скорость назад), трехдискового главного фрикциона сухого трения (сталь по ферродо), многодисковых бортовых фрикционов сухого трения (сталь по стали) с ленточными тормозами с обшивкой из ферродо и простых однорядных бортовых редукторов.

Ходовая часть[]

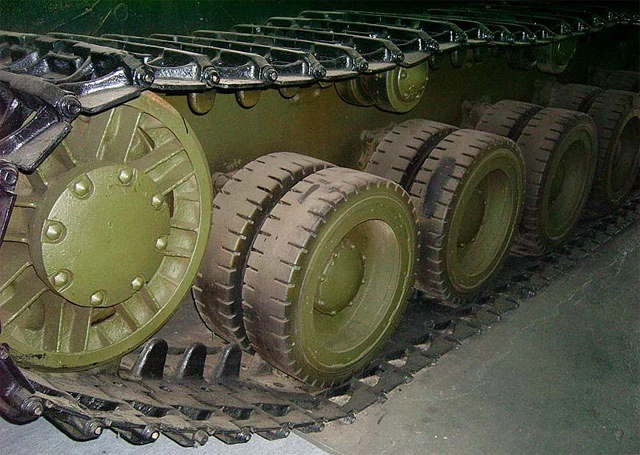

Шасси артиллерийской установки было полностью заимствовано у танка Т-100, и состояло (на один борт) из 8 опорных катков с наружной амортизацией, 5 поддерживающих катков, ведущее колесо заднего расположения, направляющее колесо переднего расположения; мелкозвенчатая гусеница цевочного зацепления
Боевое применение[]
В конце марта СУ-100-Y прибыла в Карелию, однако война к этому времени уже закончилась, и испытать СУ-100-Y в боевой обстановке не удалось. Однако самоходка всё же была испытана на остатках оборонительных линий финнов, уничтожая ДОТы обстрелом с больших дистанций по настильной траектории. Основными недостатками CY-100-Y были признаны большая масса и значительные размеры, затруднявшие транспортировку машины по железной дороге.
Что касается самого Т-100, то ещё в ходе Советско-финской войны была предпринята попытка модернизировать его путём усиления вооружения. В январе 1940 года заместитель наркома обороны командарм 1-го ранга Г. Кулик дал указание "усилить вооружение Т-100 установкой на него 152-мм гаубицы М-10 для борьбы с надолбами". К середине марта 1940 года была изготовлена новая башня с 152-мм гаубицей М-10. Её предполагалось установить вместо имевшейся на Т-100 башни с 76-мм пушкой Л-11. Машина с такой артсистемой получила индекс Т-100-Z, однако башня не была установлена на танк в связи с принятием на вооружение КВ-1 и КВ-2. АБТУ прекратило все работы по дальнейшему совершенствованию Т-100.
В связи с прекращением работ дальнейшая судьба СУ-100-Y была предрешена. Самоходная установка была передана в Кубинку летом 1940 года. С началом войны САУ не эвакуировалась, а в ноябре 1941 года во время обороны Москвы СУ-100-Y вместе со 152-мм опытными САУ СУ-14 и СУ-14-1 вошла в состав самоходного артиллерийского дивизиона особого назначения. В ходе обороны Москвы они обстреливали с закрытых позиций в районе станции Кубинка немецкие войска. Однако точных сведений о боевом применении СУ-100-Y обнаружить не удалось до сих пор.
В отличие от Т-100, следы которого затерялись, СУ-100-Y сохранилась до наших дней и находится в Военно-историческом музее бронетанкового вооружения и техники в подмосковной Кубинке.
Оценка машины[]
СУ-100-Y — мощная САУ второй линии. Главным её достоинством является отличное орудие: огромный урон и высокое бронепробитие при средних показателях точности. В то же время сама СУ-100-Y представляет собой лёгкую мишень: её огромный корпус отлично ловит снаряды и легко пробивается. Среди сильных сторон СУ-100-Y можно отметить сравнительно неплохую подвижность.
Операторы[]
Галерея[]
Интересные факты[]
- Среди игроков многопользовательской игры "World of Tanks", САУ получила прозвища "Игорёк", "Игрек" и "Гараж".
- Конструкторы завода №185 пытались всеми силами упростить конструкцию нового танка, чтобы максимально сократить срок его изготовления, и, в конце концов, приняли решение отказаться от подвижной башни и сделать более простую неподвижную рубку. Вскоре количество внесённых в конструкцию изменений достигло критического числа, и индекс получившейся машины решили заменить на Т-100Y. Когда же стало окончательно понятно, что у ленинградцев вместо артиллерийского танка получилось штурмовое самоходное орудие, его переименовали в СУ-100Y.
