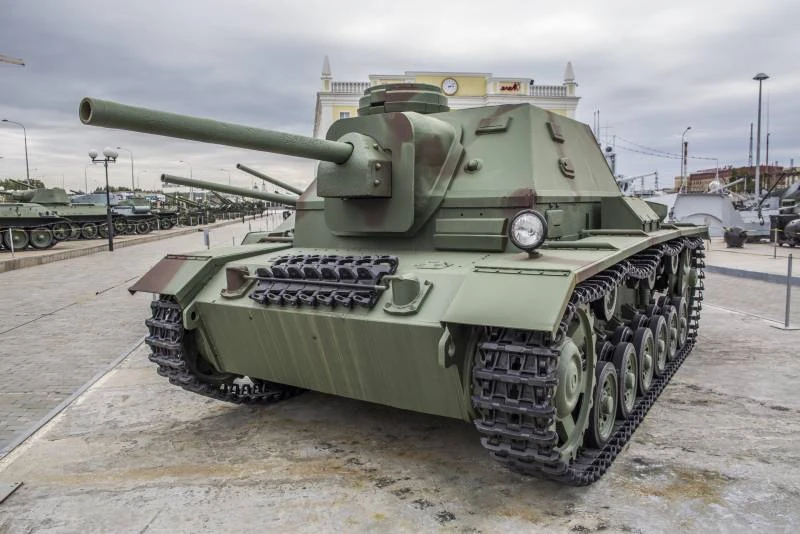

СУ-76и — средняя по массе советская самоходно-артиллерийская установка (САУ) класса штурмовых орудий на базе захваченных Красной Армией немецких танков Pz Kpfw III и САУ StuG III. Индекс «и» в обозначении СУ-76и обозначает иностранную базу для самоходки. На самом деле, САУ была принята на вооружение под обозначением «СУ С-1». В послевоенной печати встречается также обозначение «СУ-76 (С-1)». Машины этой марки серийно выпускались на московском заводе № 37 с марта 1943 года. В отличие от ранее изготовленных самоходных гаубиц, рубка в новой САУ получила наклонные борта, что повышало их прочность.
История[]
Уже в 1942 году Каштанов вышел с предложением поставить на немецкое шасси 76,2-мм пушку ЗиС-3Ш. Именно такая пушка устанавливалась на СУ-76. В другом варианте предлагалось использовать Ф-22УСВ. Оба варианта были по-своему хороши и плохи. Орудия были достаточно хорошо скомпонованы и обладали хорошими огневыми свойствами. Однако существовал недостаток, который делал их использование проблематичным.
Крепление станка к полу при наводке орудия как по вертикали, так и по горизонтали, приводило к тому, что между броневым листом и корпусом рубки появлялись щели. Экипаж подвергался опасности быть пораженным не только снарядами, но и осколками и даже пулями стрелкового оружия.
Каштанов рассматривал и классическое решение — использование тумбы. Но в этом варианте боевое отделение уменьшалось, что приводило к уменьшению боекомплекта САУ. "Американский" вариант размещения одного из членов экипажа во время боевой работы вне машины даже не рассматривался.
Лучшим решением была установка орудийной установки С-1, которую разработали в ЦАКБ на основе Ф-34. Орудие устанавливалось не внутри рубки, а на лобовом листе корпуса. Для этого на С-1 была специальная карданная рамка. Машина получала вид привычной самоходки. Да и установка С-1 для конструкторов не была проблемой.
1942 год для СУ-76 выдался сложным. Использование машин не по назначению привело к огромным потерям. Машина была предназначена для непосредственной поддержки пехоты. Согласитесь, трудно возразить командиру СУ-76 на фразу командира стрелкового подразделения вроде "у тебя броня и орудие, а у моих солдат из защиты только небо и земля". Вот и горели самоходки, выкатываясь на прямую наводку против танков.
Но особенно много нареканий и, чего греха таить, смертей, было от двух двигателей, которые периодически рассинхронизировались и выводили из строя не только силовую установку, но и шасси. Причем явление это было настолько частым, что командование РККА потребовало снять САУ с фронта и отправить на доработку.
Вот тогда-то и появился заказ на разработку Каштанова. Начало 1943 года. Точнее, 3 февраля 1943 года, Народный комиссариат вооружения издал распоряжение о подготовке серийного производства штурмовой самоходной пушки на трофейной базе. Естественно, разработку новой САУ поручили КБ Каштанова.
К этому времени у А. Н. Каштанова уже было полноценное КБ в Свердловске. Да и два завода (№37 и №592), которые этим же распоряжением были подчинены КБ, существенно ускоряли работу. А времени, как всегда, не было совсем. Первый опытный образец нужен был уже 1 марта. Необходимо было переделать 200 единиц техники. Увы, но прототип был закончен только 6 марта. И в этот же день начались его испытания.
Первые 25 СУ-76И поступили в Московский центр самоходной артиллерии в конце мая 1943 года. Здесь сразу же началась подготовка экипажей на новые машины, что оказалось непростым. Так, 26 июня 1943 года генерал-лейтенант Вершинин направил начальнику управления формирования и боевой подготовки бронетанковых и механизированных войск Красной Армии генерал-лейтенанту Волоху следующий документ:
«Выпуск самоходных установок СУ-76И на трофейном танке Т-3 возрастает ежемесячно. В течение 3-го квартала будет дана матчасть на шесть полков. Между тем, подготовка водительского состава для этих машин не организована и носит случайный характер, что привело к задержке сдачи готовых СУ-76И в артцентре. Прошу дать указания об организации подготовки водителей для СУ-76И, так как плохо подготовленные водители для машины Т-3, сложной в эксплуатации, быстро выведут ее из строя».
Кстати, заводской гарантийный срок работы СУ-76И 1000 километров, что при скорости 15 км/ч 70 моточасов. Проблемы с подготовкой экипажей на СУ-76И усугублялись и отсутствием учебных пособий, о чем 24 сентября 1943 года начальник УСА Алымов сообщал начальнику управления военного издательства наркомата обороны: «В качестве пособия войскам для изучения СУ-76И высылается «Краткое руководство по использованию трофейного немецкого танка Т-3», изданное в начале 1943 года. В настоящее время этих руководств нет, так как запас их исчерпан. Сданное же в печать «Руководство службы по самоходной артустановке СУ-76И» еще не вышло. Прошу ускорить его выпуск или срочно допечатать руководство по Т-3». Руководство на СУ-76И издано только в начале 1944 года.
Самоходки СУ-76И в боях на Курской дуге не участвовали. А первой частью, вступивший в бой на них, видимо стал 1902-й самоходно-артиллерийский полк. Его комплектование началось на основании приказа наркома обороны №ОРГ/3/2134, которым командованию Воронежского фронта предписывалось сформировать самоходно-артиллерийский полк номер 1902. Этим поручили заниматься гвардии подполковнику Грдзелишвили (он же назначен командиром полка), общее руководство велось командующим бронетанковыми и механизированными войсками Воронежского фронта генерал-лейтенантом Штевневым.
4 июля 1943 года командир полка выехал в Москву, на завод №37 за получением 16 самоходных установок СУ-76И. 13 июля СУ-76И погрузили на платформы на станции Белокаменка, и через восемь дней они прибыли в Новый Оскол. Здесь самоходки закрепили за экипажами 1902-го самоходно-артиллерийского полка и сформировали пять батарей (по три СУ-76И), которые 28 июля перебросили на станцию Обоянь и включили в состав 5-й гвардейской армии. Однако из-за недоукомплектованности самоходками согласно новому штату, автотранспортом (например, первоначально составляло 10% штатной численности) полк еще две недели находился на формировании, получив за это время, помимо прочего имущества, пять СУ-122 (на базе Т-34). И только 13 августа он выдвинулся к линии фронта, сосредоточившись в селе Лозовое. Здесь полк придали 13-й гвардейской стрелковой дивизии 32-го гвардейского стрелкового корпуса с задачей: поддержать атаку пехоты на укрепленную высоту 202,4, господствующую над местностью.
В 12.00 14 августа три СУ-122 1902-го полка огнем поддерживали части дивизии, в результате чего высота была взята. Но ночью, подтянув 6-8 танков и до батальона пехоты, немцы выбили с высоты наши части. В 12.00 15 августа 1943 года, после короткой артподготовки, стрелковый полк 13-й гвардейской дивизии при поддержке девяти самоходок (три СУ-122, шесть СУ-76И) атаковали высоту и после двухчасового боя вновь взяли ее. При этом отмечалось, что «личный состав 1902-го САП с поставленной задачей справился отлично, за что от командира корпуса получил благодарность». В этом бою самоходчики уничтожили один танк, два орудия, до взвода пехоты и подавили батарею 75-мм орудий. Свои потери составили одна подбитая СУ-76И, командир которой был ранен.
На следующий день полк передали в оперативное подчинение Степного фронта и, получив 17 августа на станции Мерлово пять СУ-122 и одну СУ-76, стал выдвигаться на Максимовку, ведя бои с арьергардами противника. 20 августа самоходки поддерживали атаки 66-й стрелковой дивизии в районе Кадница. Немцы оказывали яростное сопротивление, часто переходя в контратаки - прорыв этого рубежа позволял нашим частям перерезать железную дорогу Полтава-Харьков. К вечеру противник начал отход на Александровку (35 километров западнее Максимовки), преследование и бои с его арьергардами шли весь следующий день.
2 сентября 1943 года 1902-й САП, совместно с 57-м тяжелым танковым полком, участвовали в отвлекающем ударе, наносимом частями 66-й стрелковой дивизии в районе совхоза Кирасирский. В результате немцев выбили из Марьино, а своим огнем самоходки уничтожили один танк, два орудия, девять пулеметов и до 100 человек пехоты. Артиллерией противника была подбита одна СУ-76И, убито два и ранено два человека.
Утром 9 сентября 1943 года одна СУ-122 и восемь СУ-76И, приданные 9-й стрелковой дивизии 5-й гвардейской армии, участвовали в бою за высоту 200,4 (в районе Марьино). Однако заняв высоту самоходки попали под сильный огонь противника со стороны хутора Журавли, и перешли к обороне. На следующий день две СУ-76И, проводивших разведку в направлении Журавли, нарвались на немецкую артиллерию, в результате чего одна машина сгорела от прямого попадания снаряда.
11 сентября шесть СУ-76И с пехотой 9-й стрелковой дивизии перерезали железную дорогу Полтава-Харьков, и, закрепившись у деревни Высокополье, отбили все атаки противника. При этом две машины подорвались на минах, но были восстановлены силами экипажей. В ночь с 17 на 18 сентября в ходе артиллерийской дуэли с немецкими танками у Синькова балка огнем СУ-76И был уничтожен танк Pz.Kpfw.III.
20 сентября 1902-й полк, приданный 13-й стрелковой дивизии, получил задачу: выдвинуться вперед и занять переправу через реку Ворскла, тем самым отрезав пути отхода противнику на Полтаву. В ночь на 21 сентября самоходчики, имея одну СУ-122 и пять СУ-76И, двинулись в ночной рейд, и после скоротечного боя захватили переправу и удерживали ее до подхода основных сил. При этом была потеряна одна СУ-76И (сгорела). Ответным огнем самоходки подбили и уничтожили три немецких танка.
В последующее дни полк, преследуя отходящего противника, форсировал Ворсклу, перерезал шоссе Диканька-Полтава (в 12 километрах от города) и к вечеру 26 сентября занял село Мануселия в 20 километрах от Кременчуга.
После приведения в порядок, в ночь на 29 сентября 1943 года 1902-й полк с 13-й стрелковой дивизией атаковали город с севера. Ворвавшись в Кременчуг первыми, самоходки «огнем и гусеницами поддерживали наступление своей пехоты, громя оставшиеся огневые точки и живую силу противника». К вечеру того же дня Кременчуг освобожден, немецкие части отошли на правый берег Днепра. В тот же день приказом Верховного Главнокомандующего Сталина 1902-й самоходно-артиллерийский полк, вместе с другими частями, отличившимися при взятии города, получил почетное наименование Кременчугский.
После форсирования Днепра в октябре 1943 года 1902-й полк участвовал в боях за Вовкивку и Пятихатку, после чего был выведен в резерв. 25 ноября он убыл на переформирование в Москву, передав все оставшиеся машины на СПАМ. Впоследствии эта часть получила самоходные установки СУ-76М. Однако вопреки мнению многих авторов, большая часть СУ-76И (более половины) поступила на вооружение не самоходно-артиллерийских полков, а 7-го механизированного корпуса: к началу сентября он имел 105 СУ-76И! Каждая из трех мехбригад корпуса имела полк самоходной артиллерии (в документах именовались именно так) - 35 СУ-76И.
В 58-м полку самоходной артиллерии (командир подполковник Пряхин) ситуация оказалась несколько другой - эта часть начала формироваться еще в мае 1943 года, и в течение трех месяцев экипажи с машинами передавались несколько раз: сначала в 991-й самоходно-артиллерийский полк, затем в 229-й танковый, после этого в 177-й танковый и только 31 августа - в 58-й полк самоходной артиллерии. В результате перетасовок моторесурс самоходок почти полностью исчерпан. Кроме того, технический состав, который изначально готовился на СУ-76И (помощники командиров рот по техчасти), остался в 991-м самоходно-артиллерийском полку.
К 14 сентября из 35 СУ-76И 15 машин находились в ремонте, при этом у трех самоходок велась замена моторов. Остальные имели большое количество дефектов - стук распределительного механизма, износ цилиндров и поршней, выход из строя гидротормоза управления. В целом же отмечалось, что большинство машин требует повторного ремонта на заводе.
А с подготовкой механиков-водителей обстояло лучше. Только двое имели практику вождения 3-4 часа, трое — 10—15 часов, четверо - 15-30 часов, двое - 30-50 часов, шестнадцать - 50-75 часов и шестеро - 75-100 часов.
В выводах по осмотру полка:
«1. Техническое состояние и содержание машин 58-го полка самоходной артиллерии - плохое (материальная часть не боеспособна).
2. Технический учет и отчетность - неудовлетворительные.
3. Водители машин по вождению СУ-76И подготовлены удовлетворительно».
В качестве предложений о приведении полков в боевую готовность рекомендовалось вернуть в свои роты из 991-го самоходно-артиллерийского полка помощников командиров рот по техчасти, отправить на завод №37 для повторного капремонта самоходки, отработавшие срок, заменив их другими СУ-76И и прислать заводские бригады для приведения машин в порядок д в полках. Также требовалось к 22 сентября привести в порядок отчетность, провести сборы и принять зачеты по знанию матчасти и ее эксплуатации у техсостава полка и экипажей машин.
12 и 14 сентября в расположение 7-го мехкорпуса выехали две бригады рабочих завода №37 с необходимыми для ремонта СУ-76И запчастями. 177-й полк самоходной артиллерии 64-й мехбригады не проверялся, так как он получил матчасть с завода №37 только 6 сентября 1943 года. Корпус убыл на Юго-Западный фронт в конце сентября 1943 года, участвовал в боях в Запорожье. Любопытное свидетельство о СУ-76И в документах противостоящих корпусу немецких частей. Так, 25 октября 1943 года штаб 1-й танковой армии вермахта направил в управление «Иностранные армии - Восток» армейской разведки «Абвер» донесение следующего содержания:
«В 177-м танковом полку 64-й механизированной бригады (она входила в состав 7-го механизированного корпуса Красной Армии) имеется четыре роты по 11 танков в каждой. Эти танки изготовлены на шасси немецкого танка Panzer III с двигателем Maybach. Новая рубка имеет толщину брони в лобовой части 3-4 см, на бортах - 1-1,5 см. Рубка открыта сверху. Орудие имеет углы горизонтальной наводки 15 градусов в каждую сторону и вертикальной наводки - плюс-минус 7 градусов». Заслуживает внимание упоминание об отсутствии крыши - скорее всего, немцы осматривали машины, у которых при детонации боекомплекта сорвало крышу рубки.
Самоходные установки СУ-76И использовались в Действующей Армии до лета 1944 года, а в учебных частях - до конца войны. В музейной коллекции бронеединиц на полигоне в Кубинке действующий образец СУ-76И просуществовал довольно долго и списан только в 1968 году.
СУ[]
Внешне СУ-76и очень похожа на СГ-122. Однако при более внимательном рассмотрении становится понятно, что переделки были все-таки значительные. Даже при том, что корпус практически сохранился в первозданном виде. Естественно, за исключением срезанных надстройки и башни.
Рубка собиралась из листов катаной броневой стали. Толщина листов была различной. Лоб — 35 мм, борта — 25 мм, корма и крыша — 15 мм. Причем верхний бронелист был цельнолитым и крепился к бортам болтами.
Экипаж машины имел возможность обороняться от пехоты противника, используя специальные отверстия на лбу, в бортах и левой кормовой створке рубки. Отверстия для стрельбы из ППШ (входили в комплект самоходки) закрывались специальными броневыми заслонками. Также для стрельбы мог быть использован и верхний двухстворчатый люк. В обычное время этот люк использовался для посадки и высадки экипажа.
Интересное решение найдено конструкторами и для увеличения обзорности экипажа. Не секрет, что этот момент являлся серьезным недостатком многих советских САУ.Начнём с механика-водителя. В отличие от других боевых машин, механик СУ-76и смотрел не только вперёд, но и по бокам. Смотровые люки располагались таким образом, что в лобовой триплекс водитель видел дорогу, в боковые то, что происходит на флангах. Более того, каждый триплекс был защищён от случайных пуль специальной броневой заслонкой.

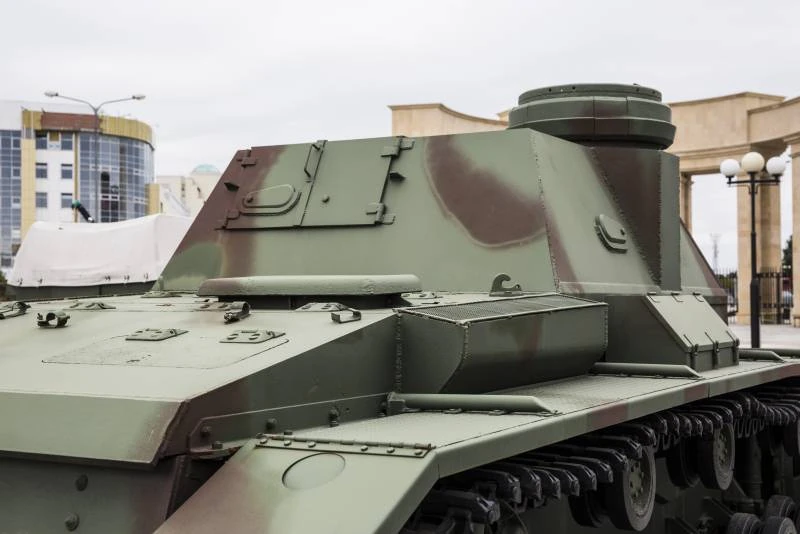

Для экипажа в рубке тоже была возможность осматривать местность вокруг. Те самые отверстия для стрельбы из ППШ прекрасно выполняли роль щелей для осмотра местности. Кроме этого, была ещё и командирская панорама ПТК-5. В целом по этому показателю СУ-76и превосходил остальные САУ того периода.
Теперь вернемся к установке С-1. Конструкторы, рассматривая вариант ГАЗовского бронирования, остались недовольны сложностью именно этого элемента конструкции С-1. Итогом этого недовольства стала новая литая маска, позволяющая наводить орудие в пределах от -5 до +15 градусов по вертикали и +(-) 10 градусов по горизонтали. Тут просто нельзя пройти мимо сроков сдачи маски. Конструкторы завода №592 и УЗТМ разработали и представили маску за 5 (!) дней.
С прицельным оборудованием вопрос был решен примерно так же. Конструкторы приспособили для новой машины прицел ТМФД-7 от полевой пушки ЗиС-3.
Выбор орудия имел свои преимущества. СУ могла использовать практически весь спектр танковых снарядов калибра 76-мм. В номенклатуру боеприпасов СУ-76и входили унитарные выстрелы со стальной осколочно-фугасной дальнобойной гранатой (ОФ-350, О-350А, Ф-354), бронебойно-трассирующим снарядом (БР-350А, БР-350Б, БР-350СП), кумулятивным снарядом (БП-353А), подкалиберным бронебойно-трассирующим снарядом (БР-354П), пулевой шрапнелью (Ш-354, Ш-354Т и Ш-354Г) и картечью (Щ-350).
СУ имела внушительный боекомплект, позволяющий вести бой достаточно долгое время без дополнительного снабжения. 96 выстрелов для пушки – это весомо. Размещение боекомплекта было следующим: 48 выстрелов находились в правом заднем углу рубки на горизонтальном стеллаже, 38 – в вертикальных стойках вдоль левого борта и 10 – в вертикальной стойке вдоль правого борта.
Для защиты машины в комплект вооружения входили два пистолета-пулемета ППШ (боекомплект 994 патрона) и 25 гранат Ф-1 в подсумках. И это в дополнение к личному оружию экипажа, то есть пистолетам ТТ. Вполне достаточно для короткого боя на ближней дистанции.
