Стрела-10 или SA-13 Gopher (рус. Суслик) — советский зенитно-ракетный комплекс. Комплекс предназначен для визуального наблюдения и уничтожения воздушных целей на малых высотах. Принят на вооружение в 1976 году.
История создания[]
24 июля 1969 года, в соответствии с постановлением ЦК КПСС и СМ СССР, была начата разработка комплекса 9К35 "Стрела-10СВ". Комплекс создавался в Конструкторском бюро точного машиностроения путём последовательной модернизации и модификации ЗРК 9К31 "Стрела-1".
С января 1973 года по май 1974 года ЗРК "Стрела-10СВ" прошёл совместные испытания на полигоне. По результатам испытаний встал вопрос о целесообразности принятия на вооружение этого комплекса. По мнению представителей ГРАУ и разработчиков ЗРК соответствовал всем предъявленным требованиям. Однако, по мнению председателя комиссии и представителей полигона, комплекс не отвечал всем предъявляемым требованиям. Претензии предъявлялись к ЗУР в части вероятности поражения цели одной ракетой при использовании инфракрасного (во всей зоне поражения) и фото контрастного (на встречных курсах, вдогон на высотах до 100 м и более 2000 м) каналов. Была подвергнута сомнению надёжность функционирования боевой машины и ракеты 9М37. Были замечания по размещению аппаратуры и удобству ведения работы боевым расчётом. В результате, было принято компромиссное решение, ЗРК 9К35 был рекомендован к принятию на вооружение после устранения замечаний. К 1976 году замечания были устранены и комплекс прошёл повторные испытания на полигоне, после чего был принят на вооружение.
Состав[]

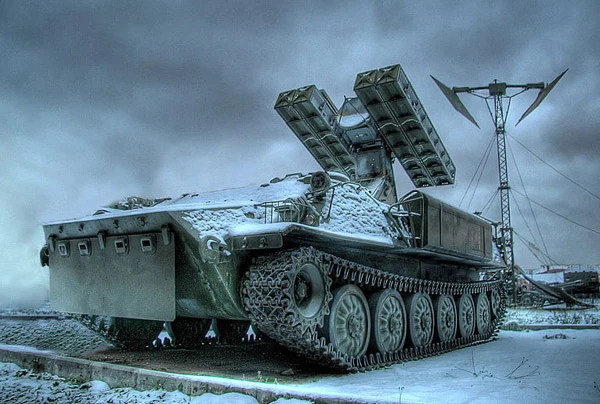

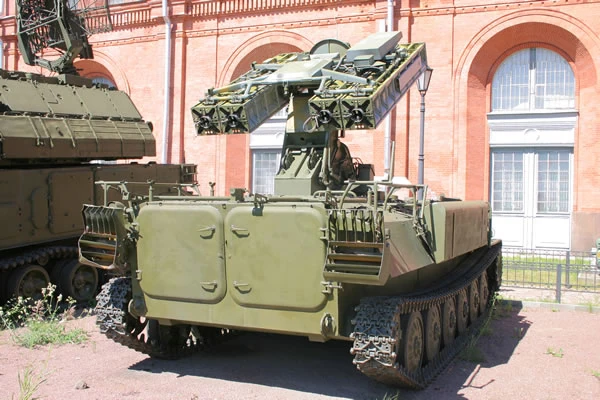

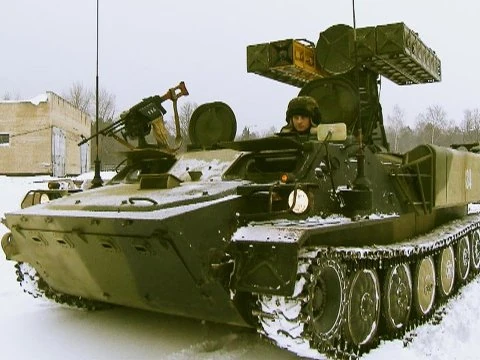

Боевая машина 9А35[]
Основным элементом комплекса является боевая машина. БМ создана на базе МТ-ЛБ. По сравнению с ЗРК 9К31 "Стрела-1" является увеличенный боекомплект (4 ЗУР на пусковой установке и 4 дополнительных ракеты в боевом отделении машины), оснащение электроприводами механизмов наведения ПУ на цель, 7,62 пулемёт ПКТ для обороны.
Машина обладает низким удельным давлением на грунт, что позволяет ей двигаться по дорогам с низкой несущей способностью, по болотам, снежной целине, песчаной местности, кроме того машина может плавать. Ходовая часть имеет независимую торсионную подвеску, обладает хорошей манёвренностью и обеспечивает высокую плавность хода, благодаря этому увеличивается точность стрельбы и долговечность пусковой установки. Помимо 4 ЗУР, размещённых на пусковой установке, боевая машина позволяет перевозить дополнительно 4 ракеты в корпусе.
ЗУР 9М37[]
В качестве основного вооружения используется твёрдотопливная зенитная ракета 9М37. Ракета выполнена по схеме "утка". Головка самонаведения работает в двухканальном режиме и обеспечивает наведение по методу пропорциональной навигации. В качестве основного используется фото контрастный режим. В качестве запасного используется режим инфракрасного наведения, которые обеспечивает обстрел целей в условиях помех, на встречных и догонных курсах. При использовании ИКГСН для её охлаждения расходовался жидкий азот находящийся в корпусе контейнера ракеты, в связи с этим слежение за целью выполнялось только в фотоконтрастном режиме, и уже непосредственно перед пуском ракеты оператор наводчик принимал решение о дополнительном использовании ИКГСН в зависимость от условий наличия визуальных помех. Если ИКГСН была использована, но пуск был отменён, то повторно ИКГСН использовать уже было нельзя из-за отсутствия азота. Сзади крыльев установлены роллероны, с помощью которых осуществляется ограничение угловой скорости вращения ракеты.
По сравнению с ЗУР 9М31, на 9М37 установлена более эффективная боевая часть стержневого типа, снабжённая неконтактным и контактным взрывателем. В случае промаха ракета самоуничтожалась.
Аппаратура оценки зоны 9С86 (АОЗ)[]
Для определения положения цели и автоматического расчёта углов для упреждающего пуска ЗУР в комплексе 9К35 используется аппаратура оценки зоны, представляющая радиодальномер миллиметрового диапазона и счётно-решающее устройство.
Модификации[]
9К35М "Стрела-10М"[]
Боевая машина 9А35М3-К "Стрела-10М3-К". Колёсный вариант на базе БТР-60.
Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек.
9К35М2 "Стрела-10М2"[]
Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году.
9К35М3 "Стрела-10М3"[]
По решению СМ СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК "Стрела-10". Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям.
"Стрела-10М4"[]
Российская модификация разработанная НПО "Высокоточные комплексы" для модернизации комплексов "Стрела-10М", "Стрела-10М2" и "Стрела-10М3". На комплекс установленна тепловизионная система, автомат захвата и сопровождения цели и блок сканирования.
"Стрела-10Т"[]
Белорусская модификация разработанная НПО "Тетраэдр" на базе "Стрела-10М2". На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.
ЗУР 9М333[]
Новая ЗУР для комплексов "Стрела-10", также как и 9М37 выполнена по аэродинамической схеме "утка". Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса "Стрела-10".
Боевое применение[]
- Война в Анголе
- Война в Персидском заливе. 15 февраля 1991 года, в ходе операции "Буря в пустыне", иракские ЗРК Стрела-10 сбили одного за другим два американских штурмовика A-10 Thunderbolt II.
- Вооружённый конфликт на востоке Украины. 6 июня 2014 года Ополчением Донбасса из ЗРК Стрела-10 был сбит разведывательный самолёт Ан-30 ВВС Украины.
Операторы[]
- СССР — перешли к образовавшимся после распада государствам:
Россия:
- Сухопутные войска России — 400 9К35М3, по состоянию на 2012 год.
- Морская пехота России — 50 Стрел-1 и Стрел-10, по состоянию на 2010 год.
- Азербайджан — некоторое количество 9К35, по состоянию на 2012 год.
- Беларусь — 350 комплексов 9К33, 9К35, 9К37, 9К81, по состоянию на 2012 год.
- Грузия — некоторое количество 9К35, по состоянию на 2012 год.
- Абхазия — несколько 9К35 "Стрела-10", по состоянию на 2007 год.
- Туркмения — 13 9К35, по состоянию на 2012 год.
- Украина — около 150 9К35, по состоянию на 2012 год.
- Южная Осетия — несколько 9К35 "Стрела-10", по состоянию на 2007 год.
- Ангола — 10 9К35, оценивающиеся как небоеспособные, по состоянию на 2012 год.
- Афганистан — некоторое количество SA-13 Gopher, по состоянию на 2010 год.
- Индия — 250 9К35, по состоянию на 2012 год.
- Иордания — 92 9К35, по состоянию на 2012 год.
- Йемен:
- Сухопутные войска Йемена — некоторое количество 9К35, по состоянию на 2012 год.
- Войска ПВО Йемена — некоторое количество 9К35, по состоянию на 2012 год.
- Куба — некоторое количество 9К35, по состоянию на 2012 год.
- Ливия — некоторое количество 9К35, по состоянию на 2012 год.
- Македония — 8 9К35, по состоянию на 2012 год.
- Сирия — 30 9К35, по состоянию на 2012 год.
- Сербия — 5 9К35, по состоянию на 2012 год.
- Словакия — 48 9К35, по состоянию на 2012 год.
- Чехия — некоторое количество 9К35, по состоянию на 2012 год.
