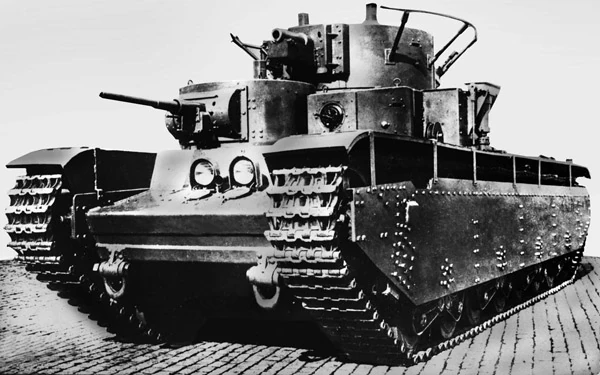

Т-35 — советский тяжелый пятибашенный танк межвоенного периода.
Описание[]
Один из самых оригинальных и тяжелых танков, применявшихся во время Второй мировой войны, "сухопутный линкор" Т-35 был создан под влиянием различных британских экспериментальных боевых бронированных машин двадцатых годов, схемы которых тайно добыли советские конструкторы. Впервые продемонстрированный во время Первомайского парада на Красной площади в Москве в 1933 г., опытный образец Т-35 вызвал заметный интерес на Западе, хотя ни в одной стране танкостроители не попытались создать нечто подобное.
Проектировался как танк дополнительного усиления общевойсковых и танковых соединений при прорыве сильно укрепленных защитных полос. Проект танка был разработан коллективом конструкторов во главе с Н.В. Цейц в 1932 году. В следующем году после испытаний опытного образца и доработки он был принят на вооружение СССР, началось его производство. На вооружение танк начал поступать в 1934 году. К 1939 году было произведено около 60 машин.
Единственный в мире пятибашенный танк выпускался серийно (1933 - 1939 гг. 61 серийная машина). К 1941 году в боях не участвовал, но часто использовался в военных парадах, являясь наглядным воплощением военной мощи СССР.
История создания[]
К концу 1920-х годов бронетанковые силы РККА имели в своём распоряжении лёгкие танки сопровождения пехоты Т-18 (МС-1), достаточно совершенные для своего времени. Однако более тяжёлые машины главным образом были представлены танками, известными в СССР под именем "Рикардо" — отбитыми у белогвардейцев британскими тяжёлыми танками Mk. V, воевавшими в Первую мировую, основательно изношенными и к концу 1920-х изрядно устаревшими.
Работы по созданию собственных средних и тяжёлых танков начались в СССР ещё в конце 1920-х годов, однако отсутствие у советских конструкторов необходимого опыта в области танкостроения не позволяло создать полноценные боевые машины. В частности, ничем окончилась попытка конструкторского бюро Орудийно-оружейно-пулеметного объединения разработать тяжёлый танк прорыва. Эта 50-тонная боевая машина должна была нести вооружение из двух 76-мм орудий и пяти пулемётов. Была построена лишь деревянная модель танка, после чего в начале 1932 года все работы по этому проекту были прекращены, хотя танк успел получить индекс Т-30. Схожим образом окончилась работа "тюремного" КБ Автотанкодизельного отдела Экономического управления ОГПУ, работавшего над 75-тонным танком прорыва. Собственно, уже на начальной стадии проектирования этих машин их бесперспективность была налицо — проекты имели целый ворох недостатков, исключавших возможность постройки этих машин.
В марте 1930 года к проектированию среднего танка приступила смешанная советско-немецкая группа под руководством Эдварда Гротте. И хотя созданный под руководством Гротте средний танк ТГ также оказался по ряду причин непригодным и не пошёл в серию, советские сотрудники в ходе этой работы получили определенный опыт, который позволил им приступить к проектированию тяжёлых боевых машин. После прекращения работ над ТГ, из состава советских инженеров, работавших с Гротте, было создано специализированное КБ, задачей которого являлась разработка собственного тяжёлого танка. Возглавил КБ Н. В. Барыков, работавший ранее заместителем Гротте. В состав КБ вошли также конструкторы М. П. Зигель, Б. А. Андрыхевич, Я. М. Гаккель, Я. В. Обухов и другие.
В задании от Управления механизации и моторизации (УММ) РККА говорилось: "К 1 августа 1932 года разработать и построить новый 35-тонный танк прорыва типа ТГ". В связи с предполагаемой массой, перспективный танк получил обозначение Т-35. При проектировании этой машины конструкторы опирались на полуторалетний опыт работы над ТГ, а также результаты испытаний немецких танков "Гросстрактор" на полигоне под Казанью и материалы комиссии С. А. Гинзбурга по закупке перспективной бронетехники в Великобритании.
Работы шли в быстром темпе. Уже 28 февраля 1932 года заместитель начальника УММ РККА Г. Г. Бокис докладывал М. Н. Тухачевскому, в ту пору — начальнику вооружений РККА: "Работы по Т-35 (бывший ТГ) идут ударными темпами, и срыва сроков окончания работ не намечается…" Сборка первого прототипа, получившего обозначение Т-35-1, была окончена уже 20 августа 1932 года, а 1 сентября танк был показан представителям УММ РККА во главе с Бокисом, на которых произвёл сильное впечатление.
Т-35-1[]
Основная статья: Т-35-1
Прототип имел существенные отличия от задания УММ, прежде всего — по массе, которая составляла 42 т против 35 т в задании. Многочисленное вооружение располагалось в пяти независимых башнях, из-за чего визуально напоминал британский пятибашенный тяжёлый
танк A1E1 Independent 1929 года постройки. Традиционно распространено мнение, что Т-35 был создан под влиянием "Индепендента", однако в архивных документах нет данных о том, что комиссия Гинзбурга во время своего пребывания в Англии интересовалась этой машиной. Не исключено, что советские конструкторы пришли к пятибашенной схеме самостоятельно, независимо от их английских коллег. Вооружение включало одно 76-мм орудие ПС-3 (вместо него на Т-35-1 стоял макет), два 37-мм орудия, а также три пулемёта ДТ. Многочисленное вооружение обусловило солидные метрические размеры (9720×3200×3430 мм). Броня танка имела толщину 30-40 мм. Экипаж состоял из 10—11 человек. Двигатель М-17 мощностью 500 л. с. позволял танку развивать максимальную скорость 28 км/ч, а запас хода по шоссе составлял 150 км. Удельное давление на грунт не превышало 0,7 кг/см², что в теории обещало вполне приемлемую проходимость. Опорные катки были сгруппированы попарно в три тележки на борт.
На испытаниях осенью 1932 года Т-35-1 показал неплохие результаты и в принципе удовлетворял военных, но был отмечен ряд недостатков в силовой установке машины. Кроме того, конструкция трансмиссии и пневматических приводов управления была слишком сложной и дорогой для массового производства танка. Конструкторам было предложено доработать проект по указанным направлениям, усилить вооружение и провести унификацию ряда деталей (в частности, главных башен) со средним танком Т-28.
В феврале 1933 года танковое производство завода "Большевик" было выделено в отдельный завод № 174 им. К. Е. Ворошилова, а КБ Барыкова переформировано в Опытно-конструкторский машиностроительный отдел (ОКМО), который и занялся доработкой Т-35-1.
Т-35-2[]
Основная статья: Т-35-2
Второй образец, обозначенный как Т-35-2, собрали в апреле 1933 года, а 1 мая он уже участвовал в параде на площади Урицкого (бывшей Дворцовой) в Ленинграде. От Т-35-1 танк отличался, помимо главной башни, установкой другого двигателя, изменённой формой фальшборта и рядом других мелких отличий.
Т-35А[]
Основная статья: Т-35А
Параллельно в том же КБ велась разработка чертежей танка Т-35А, предполагавшегося для серийного производства. Т-35А значительно отличался и от Т-35-2, и от Т-35-1. Он имел удлинённую на одну тележку ходовую часть, малые пулемётные башни другой конструкции, увеличенные средние башни с 45-мм пушками 20К, изменённую форму корпуса и т. д. Всё это вызвало ряд трудностей при изготовлении, так как Т-35А являлся, по существу, совершенно новой машиной.
Серийное производство[]
Серийное изготовление Т-35 поручили Харьковскому паровозостроительному заводу имени Коминтерна. Работа по улучшению танка начата в 1932 году под руководством Н. В. Цейца, 11 августа 1933 года Т-35 принят на вооружение и с 1934 начал поступать в армию.
В процессе производства в конструкцию танка неоднократно вносились изменения. В 1937 году увеличили толщину верхнего и нижнего лобовых и бортовых листов, брони кормы и башен с 20 до 23 мм; мощность двигателя повысили до 580 л. с., масса танка возросла до 52 т, а затем до 55 т. Число членов экипажа колебалось от 11 до 9 человек. Последняя партия из десяти машин, выпущенных в 1938—1939 годах, имела башни конической формы, изменённую конструкцию бортовых экранов, улучшенные уплотнения корпуса. Были также усилены элементы подвески.
Описание конструкции[]
Т-35 представлял собой тяжёлый танк классической компоновки, пятибашенный, с двухъярусным расположением пушечно-пулемётного вооружения и бронированием, обеспечивавшем защиту от пуль и осколков снарядов, а также в ряде деталей лобовой проекции — и от снарядов малокалиберной противотанковой артиллерии.
Корпус и бронирование[]
Корпус танка — коробчатой формы, сложной конфигурации, сварной и частично клёпаный, из броневых листов толщиной 10—50 мм. В основном толщина брони Т-35 составляла 20 мм (низ лобовой части корпуса, борта, корма). Броневая защита башен — 25—30 мм. В носовой части слева имелся смотровой люк механика-водителя со смотровой щелью, прикрытой стеклоблоком. На марше люк мог открываться вверх, фиксируясь при этом винтовым механизмом. Для входа и выхода из танка механик-водитель располагал люком в крыше корпуса, над своим местом. Первоначально люк был двухстворчатым, затем его сменил одностворчатый складной. Поздняя модификация танка с коническими башнями имела овальный люк механика-водителя, аналогичный по конструкции башенному люку БТ-7 с конической башней. Вне зависимости от модификации, люк обладал одной неприятной особенностью — открыть его для выхода механик-водитель мог только лишь в том случае, если левая передняя пулемётная башня была бы развёрнута оружием "лево на борт". Таким образом, при повреждении пулемётной башни самостоятельное покидание механиком-водителем машины становилось невозможным. Главная башня имела пьедестал в форме неправильного шестигранника — так называемый "шестигран", по бокам которого располагались ящики для приборов дымопуска. Позади кормовых башен имелись воздухозаборные жалюзи, прикрытые броневыми экранами, и люк доступа к двигателю. Позади люка располагался глушитель. В верхнем кормовом листе танка имелось круглое отверстие для установки вентилятора, прикрывавшееся съёмным бронеколпаком с жалюзи.
Главная башня идентична по конструкции главной башне танка Т-28 ранних выпусков (вплоть до введения конических башен главная башня не имела штатной шаровой установки кормового пулемёта). Башня цилиндрической формы, с развитой кормовой нишей. В передней части башен на цапфах размещалось 76-мм орудие, справа от которого в независимой шаровой установке размещался пулемёт. Для удобства работы экипажа башня оснащалась подвесным полом.
Средние башни идентичны по конструкции башням лёгкого танка БТ-5, но без кормовой ниши. Башни цилиндрической формы, с двумя люками в крыше для доступа экипажа. В передней части башни устанавливалась 45-мм пушка и спаренный с ней пулемёт.
Малые пулемётные башни по конструкции идентичны пулемётным башням среднего танка Т-28, но, в отличие от последних, снабжены кольцевыми рымами для демонтажа. Башни цилиндрической формы, с выступом в носовой части, смещённым вправо. В лобовом листе башни в шаровой установке размещался пулемёт ДТ.
Танки Т-35 последней серии имели башни конической формы, при этом главная башня была идентична конической башне танка Т-28.
Вооружение[]
Основное артиллерийское[]
Основным артиллерийским вооружением Т-35 являлась 76,2-мм танковая пушка образца 1927/32 годов (КТ-28) ("Кировская танковая") образца 1927/32 годов. Специально разработанная в 1932 году для танка Т-28, пушка использовала доработанную качающуюся часть 76-мм полковой пушки образца 1927 года со следующими изменениями:
- укорочена длина отката с 1000 до 500 мм;
- увеличено количество жидкости в накатнике с 3,6 до 4,8 л;
- усилены салазки путём утолщения их стенок с 5 до 8 мм;
- введён новый подъёмный механизм, ножной спуск и новые прицельные приспособления, удовлетворяющие условиям работы танкового экипажа.
Пушка КТ-28 имела длину ствола в 16,5 калибров. Начальная скорость 7-килограммового осколочно-фугасного снаряда составляла 262 м/с, 6,5-килограммового шрапнельного — 381 м/с.
Пушка устанавливалась в лобовой части главной башни в маске на цапфах. Угол горизонтального наведения орудия составлял 360°, горизонтальное наведение осуществлялось посредством поворота башни, при этом, помимо ручного привода, имелся и электромеханический трёхскоростной привод. Максимальный угол возвышения пушки составлял +25°, склонения — −5° (по другим данным — +23° и −7° соответственно). Подъёмный механизм пушки — секторного типа, ручной.
Наведение орудия на цель осуществлялось при помощи панорамного перископического оптического прицела ПТ-1обр. 1932 г. и телескопического ТОП обр. 1930 г. ПТ-1 имел увеличение 2,5× и поле зрения 26°. Прицельная сетка была рассчитана на ведение огня на дальность до 3,6 км бронебойными снарядами, 2,7 км — осколочными и до 1,6 км — из спаренного пулемёта. Для стрельбы ночью и в условиях пониженной освещённости прицел снабжался подсветкой шкал и перекрестья прицела. ТОП имел увеличение 2,5×, поле зрения 15°, и прицельную сетку, рассчитанную на ведение огня на дальность до, соответственно, 6,4, 3 и 1 км.
Возимый боекомплект — 96 выстрелов, из них 48 фугасных гранат и 48 шрапнелей. При необходимости в состав боекомплекта могли включаться и бронебойные снаряды, обладавшие, правда, весьма низкими характеристиками бронепробиваемости.
Последнее обстоятельство на протяжении долгого времени "коробило" военных. Пушка КТ-28 предназначалась для борьбы с огневыми точками противника и небронированными целями, и вполне удовлетворяла возлагавшимся на неё задачам. Могущество же её бронебойного снаряда в силу невысокой начальной скорости было весьма низким. Однако надо сказать, что пушка КТ-28 в качестве основного вооружения рассматривалась военными и конструкторами танка, как вре́менная мера — впоследствии танки планировалось вооружать 76,2-мм универсальной танковой пушкой ПС-3. Однако по ряду причин её так и не удалось доработать до приемлемого уровня и запустить в производство.
Дополнительное артиллерийское вооружение[]
Дополнительное артиллерийское вооружение составляло две 45-мм нарезные полуавтоматические пушки обр. 1932 г.(20К), впоследствии заменённые на её модифицированный вариант обр. 1932/34 гг.. Пушка имела ствол со свободной трубой, скреплённой кожухом, длиной 46 калибров (2070 мм), вертикальный клиновой затвор с полуавтоматикой механического типа на орудии обр. 1932 г. и инерционного типа на обр. 1932/34 гг. Противооткатные устройства состояли из гидравлического тормоза отката и пружинного накатника, нормальная длина отката составляла 275 мм для пушки обр. 1932 г. и 245 мм — для обр. 1932/34 гг. Полуавтоматика орудия обр. 1932/34 гг. работала лишь при стрельбе бронебойными снарядами, тогда как при стрельбе осколочными, из-за меньшей длины отката, она работала как ¼ автоматики, обеспечивая только автоматическое закрытие затвора при вкладывании в него патрона, тогда как открытие затвора и экстракция гильзы осуществлялись вручную. Практическая скорострельность орудия составляла 7—12 выстрелов в минуту. Орудия обеспечивали начальную скорость бронебойного снаряда 760 м/с.
Пушки размещались в спаренной с пулемётом установке, на цапфах в лобовых частях малых орудийных башен. Наведение в горизонтальной плоскости осуществлялось поворотом башни при помощи винтового поворотного механизма. Механизм имел две передачи, скорость вращения башни на которых за один оборот маховика наводчика составляла 2° или 4°. Угол горизонтального наведения орудия носовой башни составлял 191°, кормовой — 184°. Наведение в вертикальной плоскости, с максимальными углами от −8 до +23°, осуществлялось при помощи секторного механизма. Наведение спаренных установок осуществлялось при помощи панорамного перископического оптического прицела ПТ-1 обр. 1932 г. и телескопического ТОП обр. 1930 г.
Возимый боекомплект составлял 226 выстрелов на 2 орудия, из них 113 бронебойных и 113 осколочно-фугасных.
Вспомогательное[]
Вспомогательное вооружение Т-35 состояло из шести 7,62-мм пулемётов ДТ. Два пулемёта размещались в главной башне: один — в лобовой части главной башни в автономной шаровой установке, справа от пушки, другой мог устанавливаться в кормовой нише на бугельной установке и вести огонь через закрывавшуюся броневой крышкой вертикальную амбразуру. Ещё два устанавливались по одному в малых пушечных башнях в спарке с 45-мм орудием. По одному пулемёту устанавливалось в лобовых частях пулемётных башен в шаровых установках. На танках последних серий на люке наводчика устанавливалась также зенитная турельная установка П-40 с пулемётом ДТ, снабжённым для стрельбы по воздушным целям коллиматорным прицелом (таким образом, общее количество пулемётов танка доводилось до семи). Боекомплект составлял 10080 патронов в 160 барабанных магазинах по 63 патрона каждый.
Двигатель и трансмиссия[]
На всех танках Т-35 устанавливался четырёхтактный 12-цилиндровый V-образный карбюраторный авиационный двигатель М-17, лицензионный БМВ VI развивавший максимальную мощность 400 л.с. при 1450 об./мин. В ходе модернизации в 1936—1937 годах двигатель был форсирован до 580 л.с. Степень сжатия — переменная, разная для правого и левого блоков цилиндров. Разность образуется из-за сочлененного шатунного механизма (главный и прицепной шатуны); сухая масса двигателя — 553 кг. В качестве топлива использовался бензин марок Б-70 и КБ-70. Подача топлива — под давлением, при помощи бензопомпы. Для впрыскивания горючего во всасывающие трубы во время запуска холодного двигателя имелся специально сконструированный прибор — атмос. Масляный насос — шестерёнчатый. Карбюраторов — два, типа КД-1. Охлаждение двигателя — принудительное водяное, при помощи двух радиаторов, установленных по обеим сторонам двигателя, при этом правый и левый радиаторы не взаимозаменяемы.
Топливные баки общей ёмкостью 910 л (два емкостью по 320 л и один — 270 л) обеспечивали танку запас хода по шоссе до 150 км.
Коробка перемены передач, расположенная в трансмиссионном отделении, обеспечивала четыре скорости вперед и одну назад. На картере коробки передач устанавливался стартёр для запуска двигателя. Кроме того, в трансмиссионном отделении располагался многодисковый (27 дисков) главный фрикцион сухого трения (сталь по стали), многодисковые бортовые фрикционы с плавающими ленточными тормозами и бортовые передачи с двумя парами цилиндрических шестерён. Там же располагался редуктор отбора мощности на вентилятор, засасывающий воздух для охлаждения радиаторов. Привод на редуктор — от коленчатого вала двигателя; при 1450 об./мин. коленчатого вала обеспечивалась скорость вращения вентилятора 2850 об./мин., что давало производительность около 20 м³ воздуха в секунду.
Ходовая часть[]
Гусеничный движитель состоял из восьми (на каждую сторону) обрезиненных опорных катков малого диаметра, шести поддерживающих катков с резиновыми шинами, направляющих колёс с винтовым механизмом натяжения гусениц, ведущих задних колёс со съёмными зубчатыми венцами и мелкозвенчатых гусеничных цепей со скелетообразными траками и открытым шарниром. Траки соединялись пальцами, стопорящимися с помощью шплинтов. Между направляющими колёсами и передними опорными катками были установлены натяжные ролики, предотвращавшие прогибы передних ветвей гусениц при преодолении вертикальных препятствий.
Подвеска — блокированная, по два катка в тележке; подрессоривание — двумя спиральными пружинами. Ходовая часть закрыта 10-мм броневыми экранами. Танк преодолевал подъёмы крутизной до 36°, рвы шириной до 3,5 м, вертикальные стенки высотой 1,2 м, брод глубиной 1,2 м. Удельное давление на грунт составляло 0,78 кг/см². В то же время большое значение отношения длины танка к его ширине (больше 3) неблагоприятно сказывалось на его маневренности.
Электрооборудование[]
На первых машинах устанавливалось импортное электрооборудование напряжением 12 В, но затем, с 1934 года, перешли на отечественное оборудование, напряжением 24 В. Мощность генератора — 1000 Вт.
Для освещения дороги в ночное время танк имел две складные фары, снабжённые броневыми кожухами (аналогичны использовавшимся на Т-26 и Т-28). Для подачи звуковых сигналов имелся гудок "ЗЕТ" вибраторного типа.
Средства наблюдения и связи[]
Средства наблюдения на Т-35 представляли собой простые смотровые щели, закрытые с внутренней стороны сменным триплексным стеклоблоком, обеспечивавшим защиту от пуль, осколков снарядов и брызг свинца при обстреле бронебойными пулями. По одной смотровой щели располагалось по бортам главной башни, по внешним бортам малых пушечных и пулемётных башен и в крышке люка механика-водителя. Кроме этого, командир танка и командиры малых пушечных башен располагали перископическими панорамными приборами наблюдения ПТК, защищёнными бронеколпаками.
Для внешней связи все танки Т-35 оснащались радиостанциями, монтировавшимися в кормовой нише главной башни слева (по ходу машины). На танки ранних выпусков устанавливалась радиостанция 71-ТК, обеспечивавшая связь на дистанцию в 18—20 км. С 1935 года на танк стали устанавливать радиостанцию 71-ТК-2 с увеличенной до 40—60 км дальностью связи, но из-за ненадёжности (радиостанция постоянно перегревалась) её уже с 1936 годазаменили более совершенной 71-ТК-3, ставшей наиболее массовой танковой радиостанцией довоенных лет. 71-ТК-3 — приёмо-передающая, телефонно-телеграфная, симплексная радиостанция с амплитудной модуляцией, работающая в диапазоне частот 4—5,625 МГц и обеспечивающая дальность связи в телефонном режиме на ходу до 15 км и на стоянке до 30 км, а в телеграфном на стоянке — до 50 км. Масса радиостанции без антенны — 80 кг.
На машинах, выпущенных до 1935 года включительно, были проблемы с экранировкой электрооборудования, вследствие чего возникали сильные радиопомехи. Позднее благодаря блокировке электросхемы с помощьюконденсаторов от большинства помех удалось избавиться.
Большинство Т-35 оборудовалось антенной поручневого типа, лишь на танках позднего выпуска с коническими башнями стали устанавливаться штыревые антенны.
Для внутренней связи Т-35 оснащались танковым переговорным устройством (танкофоном) ТПУ-6 на шестерых членов экипажа. На машинах первой серии устанавливался прибор типа «Сафар».
Прочее оборудование[]
Т-35 имел установки для создания дымовой завесы. Также на танк мог устанавливаться ПНВ.
Размещение экипажа[]
В процессе производства танка Т-35 число членов экипажа колебалось от 11 до 9 человек, в зависимости от конструкции конкретной серии. Чаще всего размещение экипажа выглядело следующим образом. В главной — верхней — башне, унифицированной с башней танка Т-28, находились три члена экипажа: командир танка (он же наводчик), пулемётчик, и сзади — радист (он же заряжающий). В двух башнях с 45-мм пушками размещаются по два члена экипажа — наводчик и пулемётчик, в пулемётных башнях — по одному стрелку. Главная башня отгораживалась от остальной части боевого отделения перегородкой. Передние и задние башни попарно сообщались между собой. В передней части корпуса между гусеницами находилось отделение управления — там размещался механик-водитель (из-за сильно выступающих вперёд ветвей гусениц он имел очень ограниченный обзор, и зачастую машину приходилось вести едва ли не вслепую).
Модернизации и модификации[]
В 1936—1937 годах была произведена существенная модернизация силовой установки и агрегатов трансмиссии танка Т-35. Двигатель был форсирован, в результате чего его мощность достигла 580 л.с. Изменения коснулись также коробки передач, бортовых фрикционов, систем обеспечения работы двигателя и электрооборудования. Глушитель был убран внутрь корпуса, а наружу выведены только выхлопные трубы. Также были улучшены уплотнения корпуса для предупреждения попадания воды внутрь машины при преодолении водных препятствий вброд. Кроме того, в целях улучшения проходимости танка была несколько изменена конструкция фальшборта, а толщина переднего наклонного бронелиста корпуса и лючка механика-водителя была доведена до 50 мм. Модернизация позволила несколько повысить надёжность тяжелых танков и довести гарантированный пробег Т-35А выпуска 1937 года до 2000 км (более ранние машины имели гарантированный пробег не более 1500 км).
В 1938 году в АБТУ обсуждалась возможность замены орудия КТ-28 на 76,2-мм пушку Л-10, устанавливавшуюся на новые Т-28. Однако в конечном итоге от замены было решено отказаться, поскольку КТ-28 вполне справлялась с задачами, возлагавшимися на неё при сопровождении атакующей пехоты (уничтожением небронированных целей, пехоты и огневых точек противника), а для борьбы с бронетехникой имелись две 45-мм пушки 20К.
В ходе производства и эксплуатации танка не раз предпринимались попытки каким-то образом снивелировать специфический недостаток Т-35, негативно влияющий на его боевые возможности — сложность командования танком в бою. Командир был практически не в состоянии управлять огнём пяти башен, расположенных в два яруса. Недостаточная обзорность не позволяла ему контролировать обстановку на поле боя, в результате чего командиры башен были вынуждены самостоятельно отыскивать и уничтожать цели. После ряда изысканий для данной проблемы было найдено весьма интересное решение — осенью 1935 года Главное артиллерийское управление (ГАУ) по заказу АБТУ приступило к проработке возможностей установки на танк Т-35 системы централизованной наводки башен, примерно аналогичной применяемой на флоте. В итоге, слушателями артиллерийской академии был разработан танковый прибор управления артиллерийским огнём (ТПУАО), который в опытном порядке установили на один из танков. В комплексе с ТПУАО был установлен также 9-футовый морской дальномер "Barr & Stroud", партия которых была закуплена в Великобритании ещё до революции. На главной башне танка появилась специальная командно-наблюдательная башенка и бронированный кожух для дальномера.
В течение 1936 года проводились всесторонние испытания машины, давшие в целом положительные результаты — управление огнём и правда стало более удобным и эффективным. Однако вскрылась и специфическая проблема — для обслуживания ТПУАО требовался человек, имевший специальное образование. Кроме того, надёжность самого прибора была не на высоте. Наконец, громоздкий и малоудобный дальномер сильно портил впечатление от машины. В итоге, работы по установке на Т-35 системы централизованной наводки были приостановлены. В 1938 году к разработкам на некоторое время вернулись снова, однако вскоре они были закрыты окончательно — в отчёте, предоставленном в АБТУ в 1938 году, было указано, что подобная переделка танков Т-35 нецелесообразной из-за их малочисленности, высокой стоимости самого прибора и сомнительной боевой ценности и прибора, и танка в условиях современной маневренной войны.
Т-35А образца 1939 года[]
Последние 10 танков Т-35, выпущенных в 1938-1939 году, имели существенные отличия от машин предыдущих серий, наиболее характерным из которых являлась коническая форма башен. Работы в направлении повышения защищённости танка начались на ХПЗ ещё в конце 1937 года, на основе опыта боёв Гражданской войны в Испании, в свете которых защищённость Т-35 уже не соответствовала тяжёлому танку. Во избежание непомерного увеличения массы танка при повышении его защищённости, инженеры завода занялись разработкой для танка башен конической формы, придавая бронелистам максимально возможные углы наклона.
К середине 1938 года проекты были разработаны. Хотя к этому моменту в УММ РККА уже был поставлен вопрос о целесообразности дальнейшего выпуска пятибашенных тяжёлых танков, официального решения о прекращении их производства не поступало, и была начата подготовка выпуска серии машин в 1938 году. В 1938 года был выпущен первый танк с коническими башнями (№ 234-34), а последняя машина (№ 744-67) серии (ставшая одновременно и последним выпущенным Т-35) сошла со стапелей в июне 1939 года.
Главная башня Т-35 образца 1939 года была унифицирована с конической главной башней среднего танка Т-28 последнего выпуска. Часть основных башен (на пяти танках № 234-34, 234-35, 234-42, 744-61, 744-62) также получила штатную шаровую установку пулемёта в кормовой нише. Средние и малые башни являлись целиком самостоятельными конструкциями, хотя в целом, кроме конической формы, существенных изменений они не претерпели.
Помимо конических башен, новые танки получили укороченный бортовой экран с открытым ведущим колесом (как на танке Т-35А № 234-35 выпуска 1938 года) и измененной формой лючков доступа к поддерживающем роликам, количество которых было сокращено до 5. Кроме того, толщина лобового бронелиста была доведена до 70 мм, а лобовых деталей башен — до 30 мм. Три последних танка также получили подбашенную коробку со скошенными бортовыми бронелистами и люки прямоугольной формы на бортовых экранах.
Первые 3 машины серии (№ 234-34, 234-35, 234-42) получили поручневую антенну по периметру главной башни, однако на следующих Т-35 образца 1939 года от неё отказались в пользу штыревой.
Количество танков с коническими башнями составило 10 экземпляров.
Серийные номера танков Т-35[]
1934 | 1935 | 1936 | 1937 | 1938 | 1939 |
---|---|---|---|---|---|
148-11 | 339-30 | 220-25 | 0197-1 | 0197-2 | 744-62** |
148-19 | 339-48 | 220-27 | 0197-6 | 0197-7 | 744-63** |
148-22 | 339-75 | 220-28 | 0217-35 | 0200-0 | 744-64** |
148-25 | 339-78 | 220-29 | 196-94 | 0200-4 | 744-65** |
148-30 | 288-11 | 288-43* | 196-95 | 0200-8 | 744-66** |
148-31 | 288-14 | 288-65* | 196-96 | 0200-5 | 744-67** |
148-39 | 288-41 | 288-74* | 988-15 | 0200-9 | - |
148-40 | - | 0183-3 | 988-16 | 234-34** | - |
148-41 | - | 0183-5 | 988-17 | 234-35** | - |
148-50 | - | 0183-7 | 988-18 | 234-42** | - |
- | - | 537-70 | - | 744-61** | - |
- | - | 537-80 | - | - | - |
- | - | 537-90 | - | - | - |
- | - | 715-61 | - | - | - |
- | - | 715-62 | - | - | - |
10 | 7 | 15 | 10 | 11 | 6 |
-* эти номера у Коломийца даны с ошибкой, как 228-ХХХ, 288-ХХХ это правильное прочтение.
-**отмечены танки с коническими башнями
наклонные подбашенные коробки были введены с танка № 744-64.
Машины, созданные на базе Т-35[]
- СУ-14 — экспериментальная тяжёлая самоходная артиллерийская установка (САУ), созданная на базе Т-35. Разработана в 1933 году КБ под руководством Н. В. Барыкова. Вместо башен на танк устанавливалась смещённая к корме просторная рубка, в которой размещалось 203-мм гаубица образца 1931 года (Б-4), моторно-трансмиссионное отделение перемещалось в носовую часть корпуса. Экипаж составлял 7 человек. В 1934 году построен опытный образец установки. В 1940 году было проведено экранирование САУ и ряд мелких модернизаций, после чего САУ получила обозначение СУ-14-2
- СУ-14-1 — экспериментальная тяжёлая самоходная артиллерийская установка (САУ), развитие конструкции СУ-14. В 1936 году построен опытный образец установки. Технически близка к СУ-14. По результатам стрельб 203-мм гаубица была заменена на 152,4-мм пушку большой мощности образца 1935 года (Бр-2). В 1940 году так же, как и СУ-14, была экранирована, после чего получила наименование СУ-14-Бр2.
- Т-112 — опытный средний танк, представлявший собой Т-28 с подвеской, заимствованной у тяжёлого танка Т-35. Разработан КБ Кировского завода под руководством Ж. Котина в 1938 году. Не вышел из стадии чертежей.
Служба и боевое применение[]
Штатно-организационная структура[]
В начальный период производства Т-35 соответствовал оперативно-техническим требованиям, предъявляемым к тяжёлым танкам Красной армии. Кроме того, по своей огневой мощи Т-35 был самым сильным танком мира. Три пушки и пять пулемётов, расположенные в пяти вращающихся башнях, обеспечивали массированный круговой огонь одновременно во всех направлениях, что для борьбы с пехотой в глубине обороны противника давало (в теории) определённые преимущества. Однако это потребовало увеличения экипажа, привело к усложнению конструкции. Тягово-динамические качества машины были явно недостаточны, особенно при повороте. Всё это не позволяло выполнять в полной мере задачи, стоящие перед тяжёлым танком. Наличие большого количества башен привело к тому, что командир не мог эффективно управлять огнём. Слабое бронирование делало танк уязвимым для артиллерии, а из-за огромных размеров и низкой подвижности танк представлял собой прекрасную мишень.
Было ясно, что требуется новая концепция тяжёлого танка. В рамках этой новой концепции были созданы экспериментальные танки СМК, Т-100 и КВ-1. Последний стал родоначальником первой в СССР удачной серии тяжёлых танков.
Великая Отечественная война[]
К 1941 году Т-35 по строгим советским стандартам морально устарели, однако с вооружения сняты не были. На 22 июня 1941 года в РККА числилось 48 танков Т-35, состоявших на вооружении 67-го и 68-го танковых полков 34-й танковой дивизии Киевского ОВО. Остальные находились в распоряжении военных учебных заведений и в ремонте (2 танка — ВАММ, 4 — 2-е Саратовское БТУ, 5 — в ремонте на заводе № 183). Кроме того, Т-35-2 находился, как экспонат, в БТ музее в Кубинке, а Т-35-1 был списан в 1936 году. Все Т-35, имевшиеся в распоряжении 34-й тд, к началу войны находились в районе Равы-Русской и были потеряны в первые дни боёв. При этом лишь 7 машин были потеряны непосредственно в бою, 6 на момент начала войны были в ремонте, а другие 35 выбыли из строя в результате неисправностей, сломались на марше и были брошены или уничтожены экипажами. Последнее применение танков Т-35 (2 машины) отмечено во время битвы под Москвой. Интересно, что сохранилось множество фотографий брошенных Т-35, сделанных немцами — танкисты панцерваффе и простые солдаты обожали фотографироваться на фоне "чуда враждебной техники".
Трофейные машины[]
В первые недели войны один Т-35, полностью исправный и оставленный, видимо, из-за нехватки топлива, был отправлен немецким командованием на танковый полигон в Куммерсдорфе, где был тщательно изучен немецкими инженерами. При этом немцы отмечали, что с транспортировкой машины возникли проблемы — танк не вписывался в железнодорожный габарит, а переключение рычагов было невероятно тяжёлым и изнурительным делом. Дальнейшая судьба этого танка точно неизвестна, хотя возможно, что именно с этим экземпляром связан последний случай боевого применения Т-35, относящийся к концу апреля 1945 года. В ходе обороны Берлина один трофейный Т-35 с испытательного полигона Цоссена был включён в состав 4-й роты 11-го танкового полка вермахта. В составе роты танк участвовал в боях в районе полигона, где вскоре и был подбит.
Т-35 как символ военной мощи РККА[]
Как уже говорилось, вплоть до начала Великой Отечественной войны Т-35 не принимали участия в боевых действиях. Периодически Т-35 использовались в войсковых манёврах, однако главным "полем боя" этих машин стали площади Москвы и Киева, по которым эти танки проходили в составе всех парадов начиная с 1933 года и вплоть до начала Великой Отечественной войны. Танки Т-35 действительно имели весьма грозный и внушительный вид, в результате чего стали зримым воплощением мощи РККА. Правда, число танков, принимавших участие в параде, было достаточно невелико. Например, 7 ноября 1940 года на парады вывели всего 20 машин (по 10 в Москве и Киеве).
Кроме того, танки Т-35 изображены на ряде агитационных плакатов, посвящённых РККА. Интересно, что изображение Т-35 присутствует даже на одном из плакатов 1943 года. В это время в войсках уже давно не осталось ни одного Т-35, однако ощетинившийся пушками "сухопутный броненосец" продолжал выполнять свою пропагандистскую функцию, по-прежнему олицетворяя собой мощь Красной армии. Наконец, упрощённое изображение Т-35 было использовано в оформлении медали "За отвагу".
Оценка машины[]
Оценка боевого применения[]
С момента своего создания до Великой Отечественной войны по огневой мощи танк Т-35 превосходил все мировые танки. Комбинация из трёх орудий и пяти-семи стрелявших во все стороны пулемётов позволяла создать вокруг машины настоящее море огня. Но вместе с тем многобашенная компоновка, апогеем которой стал Т-35, делала танк малопригодным к ведению реальных боевых действий.
Командир физически не мог управлять огнём пяти башен, и в бою танк действовал неэффективно. Громоздкая конструкция боевого отделения повлекла за собой увеличение габаритов танка, сделав его прекрасной мишенью и одновременно лишив какого бы то ни было запаса на усиление бронирования. Но даже с противопульной бронёй «сухопутный линкор» весил полсотни тонн, заставляя двигатель работать на пределе своих возможностей, и даже на этом пределе М-17Т не мог разогнать машину до приемлемой скорости: скорость перемещения танка в бою обычно не превышала 8—10 км/ч. В комбинации с огромными размерами и слабой бронёй это ещё больше повышало уязвимость танка.
Впрочем, частям вермахта практически не довелось испытать на себе огневую мощь Т-35 — вместо немецких танков главным врагом "тридцать пятых" были их же технические дефекты и общая ненадёжность — результат всех перечисленных выше недостатков. Длительный марш, который пришлось совершить 34-й танковой дивизии, был для Т-35 смертелен.
Оправданием может служить тот факт, что ни разу за всё время своего существования танки Т-35 не использовались по их прямому назначению — поддержке пехоты при прорыве укреплённых линий противника. Возможно, в такой обстановке Т-35 был бы более эффективен, но летом 1941 года 34-й дивизии до каких-либо штурмов было слишком далеко.
Сравнение с зарубежными аналогами[]
Хотя концепция многобашенных тяжёлых танков в целом была изначально тупиковой, ею долгие годы увлекались конструкторы многих стран, имевших развитые бронетанковые войска. Впрочем, результат был примерно одинаковым у всех: проектирование и мелкосерийный выпуск стальных «динозавров» и, в ряде случаев, неудачное их применение в бою.
Родоначальником "сухопутных дредноутов" можно считать французский тяжёлый танк Char 2C. Разработка его началась ещё в ходе Первой мировой войны, в 1917 году. Причём уже в 1919 году предполагалось выпустить 300 единиц, однако в связи с окончанием военных действий производство было резко свёрнуто. В результате, до 1923 года изготовили всего 10 танков типа 2C. Вооружение состояло из 75-мм орудия и нескольких пулемётов и размещалось в двух башнях (орудийной спереди и пулемётной сзади) и бортовых амбразурах. Будучи по меркам 1917 года достаточно прогрессивной машиной, к началу тридцатых танк уже полностью устарел как морально, так и технически. Здесь и неудачное расположение двух башен в одном ярусе, исключавшее круговой обстрел, и огромные размеры машины, и низкие проходимость и надёжность. Принять участие в боевых действиях Второй мировой они не успели — Франция капитулировала, когда танки ещё двигались на фронт по железной дороге, где их через несколько часов и уничтожила немецкая авиация.
Существует мнение, что немалое влияние на разработку танка Т-35 оказало знакомство советских инженеров с английским проектом тяжёлого танка A1E1 Independent (с англ. — "Независимый"). Эта машина была создана в 1926 году с оглядкой на опыт французского 2C, но благодаря более рациональной компоновке избежала ряда недостатков последнего. Вооружение располагалось в пяти башнях. Размещение всех пулемётов в четырёх однотипных башенках, сгруппированных вокруг главной башни кругового обстрела с 47-мм пушкой, значительно увеличивало гибкость огня и позволяло нацелить на один объект как минимум два пулемёта и орудие. Применение подобной схемы размещения вооружения в конструкции Т-35 подкрепляет изложенную выше версию. Но так или иначе, A1E1 Independent не был принят на вооружение и не пошёл в серию, что сохраняет за Т-35 лавры единственного в мире серийного пятибашенного танка.
Что касается Германии, то в середине 1930-х годов фирмы "Рейнметалл-Борзиг" и "Крупп" построили небольшую партию тяжёлых трёхбашенных танков NbFz. Две спаренные пушки калибром 75 и 37 мм были установлены в центральной башне кругового вращения. Второй ярус вооружения образовывали две небольшие, диагонально разнесённые башни со спаренными пулемётами. Машина получилась компактной и довольно лёгкой (всего 35 т), что существенно увеличивало её подвижность — скорость достигала 35 км/ч. Однако бронирование танка не могло противостоять не только противотанковой артиллерии того времени, но даже противотанковым ружьям.
Английская и немецкая конструкции оказали влияние на японский тяжёлый танк "Тип 95", созданный в 1932 году. Машина имела достаточно мощное вооружение: 70-мм пушку в главной башне и 37-мм в башне меньшего размера, установленной спереди слева. Характерной особенностью "Типа 95" была пулемётная башенка в кормовой части позади силового отделения. Впрочем, из стадии опытных образцов танк так и не вышел.
Однако все эти машины не были удачными и лишний раз доказывали тупиковость многобашенной компоновки. Единственным относительно удачным образцом применения такой компоновочной схемы можно считать советский трёхбашенный средний танк Т-28.
Сохранившиеся экземпляры[]
По состоянию на 2016 год, известно о существовании единственного сохранившегося экземпляра танка Т-35:
- Россия — Бронетанковый музей в Кубинке. В экспозиции музея представлен Т-35 № 0197-7, с 1938 года находившийся в Казанском танковом училище и не принимавший участия в боевых действиях Великой Отечественной войны. В июле 2014 года танк принимал участие в военно—историческом фестивале "Поле боя—2014", проходившем в Дубосеково.
Кроме того, создана музейная реплика танка:
- Россия — Музей военной техники "Боевая слава Урала". Воссоздан по оригинальным чертежам и фотографиям на участке ремонта и реставрации военной техники и ретро-автомобилей АО "Уралэлектромедь" при содействии столичных реставраторов и 19 января 2016 года размещён в экспозиции музея.
