Т-40 — советский лёгкий (малый по классификации своего времени) плавающий танк периода Второй

мировой войны.

Разработан в первой половине 1939 года на московском заводе № 37 под руководством Н. А. Астрова, ведущего разработчика всей советской линейки малых и лёгких танков того периода. В декабре того же года Т-40 был принят на вооружение Красной армии и серийно выпускался на заводе № 37. Производство Т-40, включая его сухопутные варианты, продолжалось до декабря 1941 года, когда он был заменён на сборочных линиях более мощным лёгким танком Т-60. Всего было выпущено 930 серийных машин, которые приняли активное участие в боях Великой Отечественной войны в 1941—1942 годах. На базе Т-40 в 1941 году была построена первая самоходная установка БМ-8-24 класса реактивных систем залпового огня на танковом шасси. Небольшое число уцелевших в боях Т-40 использовалось в качестве учебных машин вплоть до конца войны. Вскоре после окончания войны Т-40 был снят с вооружения Советской армии. До настоящего времени сохранилось два подобных танка в Бронетанковом музее в подмосковной Кубинке.

История создания[]

Наряду с тяжёлыми, средними и лёгкими танками система автобронетанкового вооружения РККА выделяла особый класс танков — так называемые «малые» танки, которые являлись подвидом лёгких танков в классификации боевых машин по массе. Основным назначением малых танков была разведка, связь, боевое охранение частей на марше, борьба с вражескими диверсантами и партизанами; кроме того, от них требовалось преодоление водных преград без какой-либо предварительной подготовки. В конце 1930-х годов на вооружении РККА состояли два типа малых танков — Т-37А и Т-38. Оба они представляли собой дальнейшее развитие плавающего прототипа лёгкого танка, разработанного британской фирмой «Карден-Ллойд». Доработка и адаптация под условия советской промышленности были выполнены конструкторским коллективом московского завода № 37 под руководством Н. А. Астрова. Несмотря на большие ожидания, малый плавающий танк Т-38 во многом их не оправдал, последовали две его модернизации, которые только частично устранили недостатки исходной конструкции. К основным из них относились:

  • слабое вооружение — один 7,62-мм пулемёт ДТ;
  • слабое бронирование, неспособное защитить машину от огня противотанковых ружей, осколков снарядов и ручных гранат;
  • раздельное размещение механика-водителя и командира машины, что при гибели или ранении первого выводило весь танк из строя;
  • недостаточная плавучесть, не позволяющая взять на борт сколь-нибудь значительный груз в виде бойцов-десантников или нужного армейского имущества при форсировании водной преграды. Не раз на учениях и экспериментах танки типа Т-38 тонули из-за плохой герметизации корпуса или небольшой набежавшей волны.

Поэтому уже в начале 1939 года конструкторское бюро завода № 37 во главе с Н. А. Астровым начало разработки нового малого плавающего танка, на котором можно было бы устранить большинство этих недостатков. Основными направлениями совершенствования конструкции стала разработка водоизмещающего корпуса удобной формы для передвижения на плаву, отказ от ограничений на габариты машины, применение передовых технических идей в ходовой части и уже отлаженных узлов и агрегатов от автомобильной промышленности страны. Хотя немалое число решений было заимствовано от Т-38, проект нового танка, получивший индекс 010, был полностью самостоятельной разработкой Н. А. Астрова и его сотрудников, а не дальнейшим развитием английского прародителя Т-37А и Т-38.

Стоит отметить, что судьба проекта 010 на ранней стадии была под существенной угрозой — заказчик в лице Главного автобронетанкового управления (ГАБТУ) РККА желал видеть вместо Т-38 в качестве плавающего разведчика колёсно-гусеничный танк массой 5—6 тонн с дизельным двигателем мощностью 150—180 л. с. Проект такой машины получил индекс Т-39. Назначенному временно исполняющим обязанности директора завода № 37 Н. А. Астрову (вместо арестованного Н. Козырева) пришлось немало времени и сил затратить на обоснование невозможности получить такую машину в рамках оговорённых заказчиком массогабаритных и стоимостных ограничений. К тому же дизеля для Т-39 вообще не было. Эти возражения конструктора привели только к появлению задания на разработку к осени 1937 года такого дизеля и несколько позже к визиту на завод № 37 инспекции из ГАБТУ, результатом чего был довольно неудовлетворительный для заводчан отчёт инспектирующих. Однако весной 1938 года тактико-технические требования ГАБТУ сильно изменились (бензиновый двигатель 90 л. с., только гусеничный движитель), что давало «зелёный свет» проекту 010. Тогда же ему был присвоен индекс Т-40.

Проект «010» разрабатывался немногочисленным тогда конструкторским бюро завода № 37. Помимо главного конструктора, принимавшего активное участие в проектировании, в создании нового танка участвовали Р. А. Аншелевич и А. В. Богачев. Впервые в советском танкостроении была применена индивидуальная торсионная подвеска, большое внимание конструкторы уделили эргономике машины. В отличие от Т-38, механик-водитель и командир танка размещались совместно в одном обитаемом отделении, рабочее место первого располагалось в плоскости симметрии машины с достаточным обзором. Смотровой люк располагался таким образом, чтобы его не захлёстывало набежавшей волной, предусматривалось место для довольно громоздкой новой дуплексной радиостанции 71-ТК-3. В отличие от открытой установки гребного винта на Т-38, в новой машине он располагался в специальной гидродинамической нише и хорошо защищался от повреждений.

Весной 1939 года проектные работы были в основном завершены, и уже в июле начались испытания первых четырёх опытных машин, как с индивидуальной торсионной, так и с блокированной тележечной подвеской на полуэллиптических рессорах. Обширная программа испытаний включала в себя проверку ходовых и маневренных качеств танка на суше и на плаву, преодоление искусственных и естественных препятствий, отстрел оружия и оценку эргономического удобства как оружейной установки, так и всего танка в целом. Поскольку Горьковский автомобильный завод (ГАЗ) ещё не освоил производство новых двигателей ГАЗ-11 мощностью 85 л. с., на опытных танках поставили импортные прототипы будущих горьковских моторов. Испытания выявили большое количество необходимых доработок отдельных деталей, но завод № 37 оперативно устранял выявленные недостатки. В частности, был удлинён на 120 мм и уширен на 50 мм корпус, а его высоту снизили на 20 мм для повышения устойчивости на ходу и на плаву. Также конструкторы усилили торсионные валы подвески, увеличили диаметр и ширину опорных катков, заменили трёхлопастный винт на более эффективный четырёхлопастный. По результатам испытаний индивидуальная торсионная подвеска оказалась выгоднее тележечной и получила «путёвку в будущее». В исправленном виде танк проекта «010» получил одобрение от военных специалистов и курирующих танкостроение государственных деятелей.

19 декабря 1939 года Государственный комитет обороны СССР принял на вооружение РККА вместе с другими машинами лёгкий танк проекта «010» под тем же армейским обозначением Т-40 в постановлении № 443сс. В этом документе оговаривалось задание заводу № 37 выпустить к 1 марта 1940 года три опытных образца Т-40, к 1 августа — установочную серию из 15 танков и 1 октября начать их серийное производство.

К лету 1940 года завод № 37 построил ещё два опытных образца Т-40 со всеми замечаниями по результатам испытаний. К этому моменту подоспели и двигатели ГАЗ-11; это было тем более кстати из-за износа и разрегулировки импортных силовых агрегатов на опытных машинах.

В начале Великой Отечественной войны завод № 37 получил приказ о завершении серийного выпуска малого плавающего танка Т-40 и подготовке производственных мощностей к выпуску лёгкого танка Т-50. Однако РККА требовалось как можно больше танков, а технологический процесс выпуска Т-50 был просто непосилен для завода № 37. Н. А. Астров в такой обстановке начал работу над новым лёгким танком с широким использованием узлов и агрегатов Т-40, а решение о выпуске на заводе № 37 танков Т-50 было вскоре отменено в пользу увеличения выпуска «сухопутного» варианта Т-40С. Эта модификация была создана в июле 1941 года по инициативе начальника Научно-технического комитета ГАБТУ РККА полковника С. А. Афонина. Поскольку свойство плавучести Т-40 в боях первого месяца войны осталось незадействованным, то появилась возможность упростить конструкцию танка за счёт отказа от узлов и агрегатов водоходного движителя. С танка снимались гребной винт с карданным валом, коробка отбора мощности, водоходные рули, откачивающий насос, теплообменник, волноотражательный щиток и компас. Впоследствии была демонтирована и радиостанция. За счёт сэкономленной массы удалось незначительно усилить бронирование до 13—15 мм в наиболее важных местах танка, однако гидродинамическая ниша для гребного винта пока ещё сохранялась.

Ставшую ненужной гидродинамическую нишу убрали на следующей и последней модификации «сороковки», которая сейчас именуется как Т-30 по её проектному обозначению «030» (известный историк М. Н. Свирин на основании своих исследований архивных документов Наркомата танковой промышленности утверждает, что именно эта машина изначально обозначалась как Т-60 и именно её имел в виду Н. А. Астров в своём письме И. В. Сталину[2]). Этот вариант, по-прежнему обозначавшийся в войсковой и производственной отчётности как Т-40, был переработанной Н. А. Астровым версией Т-40С с целью дальнейшего усиления бронирования до 15—20 мм в наиболее ответственных частях бронекорпуса машины. Также несколько перекомпоновали внутреннее устройство танка с целью использования высвободившегося места от гидродинамической ниши и узлов водоходного движителя. С сентября 1941 года на Т-30 стали устанавливать 20-мм пушку ШВАК-Т. Сохранив компоновку и размещение узлов и агрегатов Т-30, конструктор А. В. Богачев разработал «пониженный» корпус для нового танка проекта «060», который превратился в прототип серийных Т-60. На этом история создания и развития Т-40 была закончена.

Производство[]

Лёгкий танк Т-40 во всех его вариантах выпускался заводом № 37 в 1940—1941 годах. После реконструкции и расширения производственных мощностей и процессов в октябре 1940 года начался серийный выпуск «сороковки». Планом до конца 1940 года предусматривался выпуск 100 танков, но освоение серийного производства шло с трудом, заказчику был сдан 41 серийный Т-40 и построено ещё 3 опытных машины. 1941 год был отмечен успехами коллектива завода № 37 — в войска до 22 июня было поставлено 159 Т-40, наряду с достроенными машинами закладки 1940 года[3]. Производство плавающего варианта Т-40 закончилось в июле 1941 года, когда завод № 37 сдал последние 16 машин этой модификации; в серийный выпуск пошёл «сухопутный» вариант Т-40 (наименования Т-40С ни в одном документе в/в не встречается). За июль — август 1941 года было построено 136 танков Т-40 сухопутных, после чего его в производстве заменил вариант с усиленным бронированием Т-30. Эта модификация находилась в производстве вплоть до октября 1941 года включительно. В октябре 1941 года началась эвакуация завода № 37 в Свердловск (приказ от 9 октября, производство было остановлено уже 26 октября). На новом месте, используя задел ранее выпущенных бронекорпусов, завод № 37 построил последние 200 «тридцаток», после чего производство всех вариантов Т-40 было окончательно завершено. Так же небольшое количество (48 шт) выпустил в 1942 году завод № 38 в Кирове. Но поскольку основным изделием завода являлся Т-60, то доделка и сдача Т-30 затянулась вплоть до октября.

Начиная с октября Т-30 серийно начали оснащать 20-мм пушкой ШВАК — ТНШ вместо пулемёта ДШК. Этим же орудием оснащались прибывшие с фронта для ремонта Т-40 ранних серий. Бронекорпуса и башни Т-40 для завода № 37 в Москве производили Коломенский машиностроительный имени Куйбышева и Подольский заводы.

Производство Т-40/Т-30 (Составлено по М. Коломиец « Танки-смертники Великой Отечественной», Ю. Пашолок «Т-60 и машины на его базе», ЦАМО РФ, ф. 38, оп. 11355 , д. 13 (Планы бронетанкового управления о распределении боевых машин по округам, сведения и ведомости военпредов о выполнении планов заказов заводами и о наличии в Красной Армии танков по годам выпуска):

Т-40 (завод № 37, Москва)

1940

  • Март — 3 (опытные)
  • Июнь — 3
  • Август — 6
  • Сентябрь — 6
  • Октябрь — 3
  • Ноябрь — 4
  • Декабрь — 19

1941

  • Январь — 23
  • Февраль 30
  • Март — 25
  • Апрель — 27
  • Май — 38
  • Июнь — 38
  • Июль — 52
  • Август — 79

Т-30 (завод № 37, Москва)

1941

  • Август — 11
  • Сентябрь — 200 (в том числе 3 учебных и 7 шасси для М-8-24)
  • Октябрь — 145 (68 с ДШК и 63 с ШВАК, а также 14 шасси для М-8-24)

Т-30 (завод № 37, Свердловск)

1941

  • Декабрь — 20 (5 с ДШК и 15 с ТНШ-20)

1942 (все танки вооружались ТНШ-20)

  • Январь — 100
  • Февраль — 80

Т-30 (завод № 38, Киров)

  • Январь — 5
  • С февраля по сентябрь — 43

Всего: 960 танков, включая 3 опытных, 3 учебных и 21 шасси под установку М-8-24

Описание конструкции[]

Т-40 имел типичную компоновочную схему для советских лёгких танков того времени. Танк имел пять отделений, перечисленных ниже в порядке от лобовой части машины к корме:

  • трансмиссионное отделение;
  • отделение управления;
  • моторное отделение по правому борту середины корпуса;
  • боевое отделение по левому борту середины корпуса и в башне;
  • кормовое отделение, где располагались узлы водоходного движителя, гидродинамическая ниша гребного винта, топливные баки и радиатор двигателя.

Эта компоновочная схема определяла в целом набор преимуществ и недостатков танка в рамках машин своего класса. В частности, переднее расположение трансмиссионного отделения, то есть ведущих колёс, приводило к повышенной их уязвимости, так как именно передняя оконечность танка в наибольшей степени подвержена вражескому обстрелу. С другой стороны, в отличие от советских средних и тяжёлых танков, у Т-40 топливные баки находились вне боевого отделения в изолированном броневой переборкой отсеке, что повышало выживаемость экипажа при поражении танка. Экипаж танка состоял из двух человек — механика-водителя и командира машины.

Корпус и бронирование[]

800px-T40kub5

Лёгкий танк Т-40 в деформирующей окраске («камуфляж») с 20-мм пушкой ШВАК в Бронетанковом музее в Кубинке

Броневой корпус танка конструкции инженера А. В. Богачева сваривался из катаных броневых плит толщиной от 5 до 20 мм. «Сухопутные» машины позднего выпуска защищались более толстой бронёй по сравнению с ранними серийными образцами Т-40. Броневая защита дифференцированная, противопульная. Бронеплиты корпуса соединялись частично сваркой, частично болтами. Сложная их конфигурация определялась требованиями возможности движения на плаву, часть бронеплит (нижние лобовые, скуловые и верхние бортовые) имели рациональные углы наклона. Ряд бронеплит корпуса (лобовой, надмоторный, подбашенный и кормовой листы) выполнялся съёмным для удобства обслуживания и замены различных узлов и агрегатов танка. Механик-водитель располагался по центру в передней части бронекорпуса танка. Для повышения удобства его работы на лобовой части корпуса устанавливался откидной щиток. В боевой обстановке щиток опускался, а механик-водитель вёл наблюдение через смотровой прибор в этом щитке, который также защищался броневой заслонкой. Кроме того, для удобства наблюдения в обоих скуловых листах были установлены смотровые приборы «триплекс». На крыше подбашенной бронеплиты располагался откидной люк для посадки-высадки механика-водителя. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд воздухопритоков, люков, лючков и технологических отверстий для вентиляции обитаемых помещений танка, слива топлива и масла, доступа к горловинам топливных баков, другим узлам и агрегатам машины. Ряд этих отверстий защищался броневыми крышками, заслонками и кожухами. Для обеспечения водонепроницаемости корпуса лючки устанавливались на резиновые прокладки, а отверстия под болтовые соединения деталей с корпусом уплотнялись паклей. Также в лобовой и бортовых бронеплитах были просверлены амбразуры для стрельбы из личного оружия, закрывавшиеся броневыми пробками.


Коническая круглая сварная башня имела борта толщиной 15 (у Т-30 — 20) мм, которые располагались под углом 25° к вертикали для повышения пулестойкости. Лобовая часть башни имела нишу прямоугольного сечения для установки вооружения и защищающей его бронемаски. Ось вращения башни не совпадала с плоскостью продольной симметрии машины вследствие установки мотора по правому борту танка и была смещена от этой плоскости влево. В крыше башни располагался полукруглый откидной люк для посадки-высадки командира машины. В свою очередь, в люке был небольшой лючок для флажковой внешней сигнализации. Башня устанавливалась на шариковой опоре и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. В бортах башни устанавливались смотровые приборы «триплекс» за смотровыми щелями, дополнительно защищёнными броневыми козырьками. Там же были амбразуры для стрельбы из личного оружия, закрывавшиеся броневыми пробками.

Вооружение[]

220px-T30kub2

Лёгкий танк Т-40 в деформирующей окраске («камуфляж») с 20-мм пушкой ШВАК в Бронетанковом музее в Кубинке

Основным вооружением Т-40 являлся крупнокалиберный пулемёт ДШК калибра 12,7 мм. Пулемёт монтировался на цапфах в башне, помимо маски его ствол дополнительно защищался броневым кожухом. Пулемёт ДШК имел длину ствола 78,7 калибра, высота линии огня составляла 1590 мм, максимальная дальность стрельбы прямой наводкой достигала 3,5 км. С ним был спарен 7,62-мм пулемёт ДТ, расположенный в единой установке с ДШК. Для удобства использования спаренной установки ДШК смещался вправо от плоскости симметрии башни, пулемёт ДТ располагался слева. Спаренная установка имела вертикальные углы наводки от −7 до +25° и круговой сектор обстрела по горизонтали. Горизонтальный привод наведения шестерёнчатого типа башни располагался справа от спаренной установки, для быстрого поворота башни силами командира танка он мог быть отключён. Вертикальный механизм наведения винтового типа располагался слева от спаренной установки. Эти механизмы и приводы спусков пулемётов впоследствии перешли в конструкцию более позднего серийного лёгкого танка Т-60. Пулемёт ДТ мог легко сниматься со спаренной установки и использоваться вне танка. В принципе, то же самое можно было сделать и с ДШК, только лёгкостью и быстротой исполнения эта операция уже не отличалась.

Боекомплект ДШК составлял 500 патронов, питание ленточное. Лента помещалась в кольцевом коробе башни. Начальная скорость пули 850—870 м/с[5], боевая скорострельность — 80 выстрелов в минуту. В состав боекомплекта входили:

  • патрон с бронебойно-зажигательной пулей Б-32 массой 48,3 г[6];
  • патрон с бронебойной пулей Б-30;
  • патрон с бронебойно-зажигательно-трассирующей пулей БЗТ;
  • патрон с бронебойно-зажигательной пулей БС-41.

12,7-мм пули Б-30 и Б-32 пробивали на дистанции 500 м броню толщиной 15 мм по нормали и на дистанции 100 м — 20 мм. 12,7-мм пуля БС-41, благодаря наличию металлокерамического бронебойного сердечника (на что указывает индекс «БС»), имела более высокое бронебойное действие, а именно 20 мм при угле встречи 20 градусов на дальности 750 м.

Спаренный пулемёт ДТ имел боекомплект в 2016 патронов (32 диска).

Пушечные варианты Т-40 оснащались 20-мм пушкой ШВАК-Т (ТНШ) с боекомплектом 750 снарядов, боекомплект к ДТ в таком случае уменьшался до 1512 патронов (24 диска).

Двигатель и трансмиссия[]

800px-T40kub2

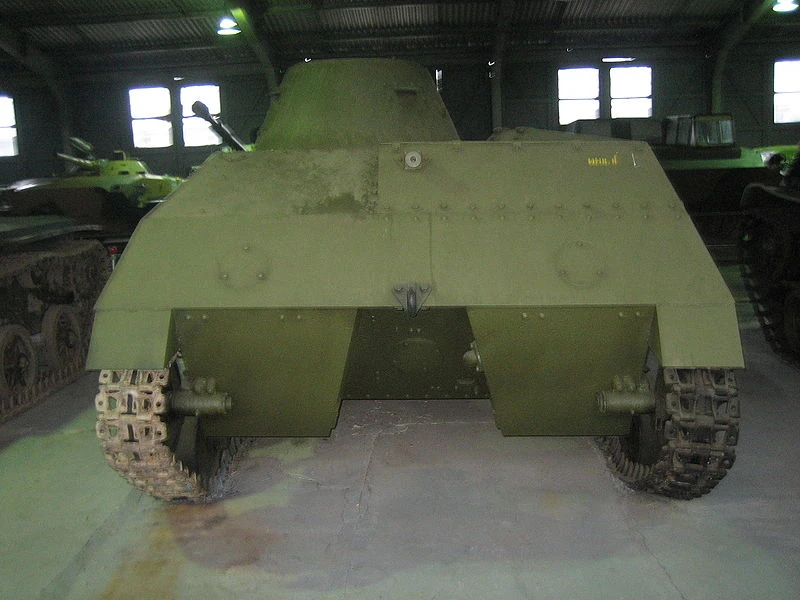

Корма лёгкого танка Т-40С

Т-40 оснащался четырёхтактным рядным шестицилиндровым карбюраторным двигателем жидкостного охлаждения ГАЗ-11 мощностью 85 л. с. Пуск двигателя производился стартером СЛ-40 мощностью 0,8 л. с. (0,6 кВт) с электромагнитным реле включения, заводной рукояткой или внутренним педальным механизмом. Двигатель оснащался карбюратором К-23 или двумя спаренными карбюраторами ГАЗ-М-9510. Три топливных бака суммарным объёмом 206 л располагались в кормовом отделении. Запаса топлива хватало на 300 км хода по шоссе.

Танк Т-40 оснащался механической трансмиссией, в состав которой входили:

  • однодисковый главный фрикцион сухого трения «стали по феродо», устанавливавшийся на маховике двигателя;
  • четырёхступенчатая коробка передач с демультипликатором (4 передачи вперёд и 1 назад), заимствована от опытного (в то время) грузовика ГАЗ-51;
  • карданный вал;
  • коническая главная передача;
  • два многодисковых бортовых фрикциона с сухим трением «сталь по стали» и ленточными тормозами с накладками из феродо;
  • два простых однорядных бортовых редуктора.

Все приводы управления трансмиссией — механические, механик-водитель управлял поворотом и торможением танка двумя рычагами под обе руки по обеим сторонам своего рабочего места.

Ходовая часть[]

800px-T40kub4

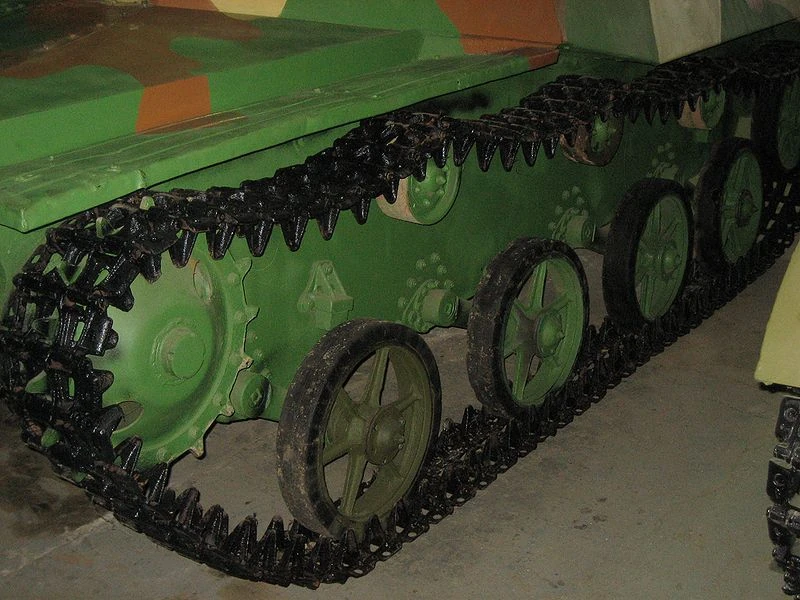

Ходовая часть Т-40. Опорные катки штампованные

Ходовая часть танка Т-40 являлась новаторской в советском танкостроении — впервые (вместе с тяжёлым танком КВ-1) на серийной машине применили индивидуальную торсионную подвеску. Применительно к одному борту, в её состав входили 4 односкатных опорных катка малого диаметра (550 мм) с резиновыми бандажами, 3 поддерживающих односкатных катка с наружной амортизацией, ведущее колесо и ленивец. На поздней модификации Т-30, в зависимости от завода-изготовителя, опорные катки выполнялись либо литыми спицованными, либо сплошными штампованными (у ранних выпусков — только последний вариант). Напротив крайних узлов

800px-T30kub4

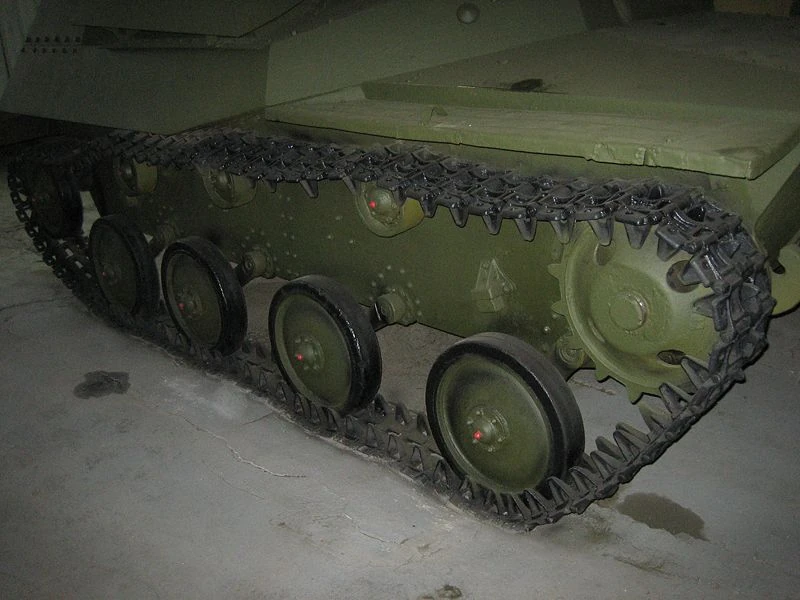

Ходовая часть Т-30. Опорные катки литые

подвески к бронекорпусу приваривались ограничители хода балансиров подвески с резиновыми буферами для смягчения ударов. Ведущие колёса цевочного зацепления со съёмными зубчатыми венцами располагались спереди, а ленивцы, унифицированные с опорными катками, с механизмом натяжения гусеницы — сзади. К корпусу танка приклёпывались отбойники для предотвращения заклинивания гусеницы при движении танка со значительным креном на один из бортов. Гусеница мелкозвенчатая, ширина двухгребневого трака составляет 260 мм.

Водоходный движитель включал в себя гребной винт в гидродинамической нише, карданный вал между ним и коробкой отбора мощности от двигателя танка и водоходные рули. Для обеспечения движения на плаву на танке устанавливались волноотражательный щиток, теплообменник и откачивающий (трюмный) насос. Для экстренного покидания тонущего танка экипаж снабжался двумя спасательными поясами. Для ориентирования при движении на плаву или в тумане, а также в разведке на Т-40 устанавливался магнитный компаспроизводства московского завода «Авиаприбор». Мореходность танка была достаточно высокой — он мог уверенно выполнять свои задачи при волнении до 3 баллов, а на спокойной воде перевозить груз значительной массы.

Средства наблюдения и связи[]

Спаренная установка пулемётов ДШК и ДТ оснащалась основным прицелом ТМФП, при повреждении основного прицела после его снятия автоматически взводилась мушка резервного механического прицела. Рабочие места водителя и командира Т-40 также имели несколько смотровых приборов (три у водителя, два у командира) для наблюдения за окружающей обстановкой вне танка. Обзорность из машины по сравнению с Т-38 была существенно улучшена (пять смотровых приборов против трёх, удобная для наблюдения с места механика-водителя конфигурация бронекорпуса).

На линейных танках средством внутренней односторонней связи от командира к механику-водителю служило трёхцветное светосигнальное устройство, средств внешней связи за исключением флажков не предусматривалось. На командирских танках устанавливалась коротковолновая телеграфно-телефонная радиостанция 71-ТК-3.

Противопожарное оборудование[]

Танк оснащался двумя тетрахлорными огнетушителями — стационарным и переносным. От стационарного огнетушителя отходили четыре трубки, заканчивавшиеся распылителями у двух больших топливных баков, малого топливного бака и карбюратора двигателя. Тушение пожара в танке требовалось выполнять в противогазах — при попадании тетрахлорида углерода на горячие поверхности происходила химическая реакция частичного окисления с образованием фосгена — сильнодействующего ядовитого вещества удушающего действия.

Электрооборудование[]

Электропроводка в танке Т-40 была однопроводной, вторым проводом служил бронекорпус машины. Источниками электроэнергии (рабочее напряжение 6 В) были генератор Г-41 с реле-регулятором РРА-364 мощностью 0,2 кВт и аккумуляторная батарея марки 3-СТЭ-112 общей ёмкостью 112 А·ч. В танке имелась и вторая аккумуляторная батарея той же марки. На линейных машинах она была запасной, а на командирских, оснащённых радиостанцией 71-ТК-3, она включалась в сеть для обеспечения работы радиостанции. Потребители электроэнергии включали в себя:

  • наружное и внутреннее освещение машины, прибор подсветки прицельных шкал;
  • контрольно-измерительные приборы (амперметр и вольтметр);
  • наружный звуковой сигнал СЕ-4714;
  • средства связи — радиостанция (на командирских танках) и одностороннее трёхцветное светосигнальное устройство от командира к механику-водителю;
  • электрика моторной группы — стартер СЛ-40, катушка зажигания КЗ-11, распределитель Р-10, свечи СЭ-01 и выключатель 69-К.

Модификации[]

Серийные[]

IMG 2349

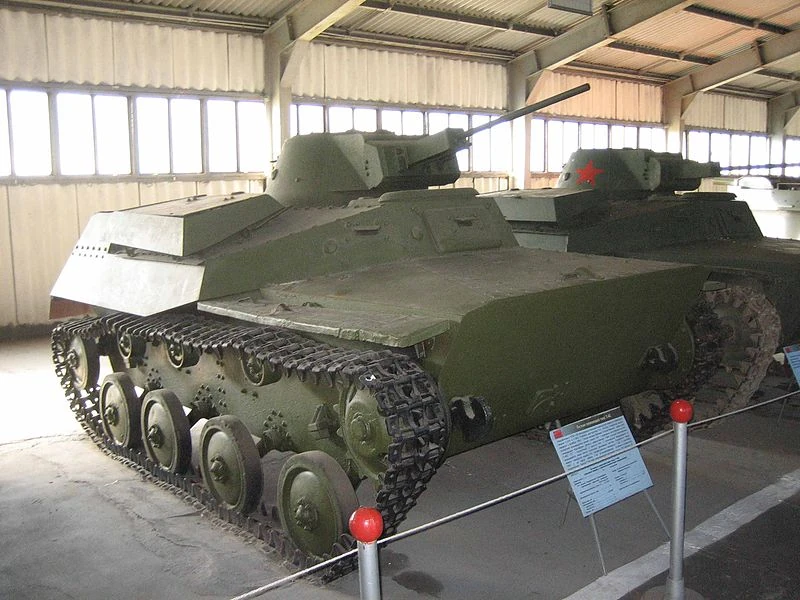

Т-40С

Танк Т-40 выпускался в нескольких вариантах, которые отличались друг от друга возможностью движения на плаву, вооружением и бронированием, однако в то время в войсковой и производственной отчётности их практически не различали, по-прежнему называя модифицированные танки индексом Т-40. Тем не менее, все серийные варианты имели своё уникальное обозначение:

  • Т-40 довоенного выпуска с возможностью движения на плаву;
  • Т-40С выпуска июля — сентября 1941 года с убранными узлами водоходного движителя;
  • Т-30 (заводской индекс 030, предполагалось для войскового имени использовать Т-60) — неплавающий вариант с водоизмещающим корпусом без гидродинамической ниши гребного винта и усиленным бронированием. Часть машин позднего выпуска вооружалась опытной 20-мм пушкой ШВАК-Т. Дальнейшее совершенствование корпуса и вооружения (отказ от ставшей ненужной водоизмещающей формы, доработка ШВАК-Т) привело к созданию лёгкого танка Т-60 с 20-мм пушкой ТНШ.

Обозначения Т-40С, 030 и Т-30 не прижились в документах времён Великой Отечественной войны и в основном используются в современных публикациях для обозначения модификаций лёгкого танка Т-40.

Опытные[]

Недостаточность вооружения танка Т-40 активно стимулировала работы по его перевооружению на более мощную артсистему. В качестве решения проблемы было предложено использовать 23-мм авиационную автоматическую пушку конструкции Я. Г. Таубина и М. Н. Бабурина (известную как ПТБ-23, МП-6 или БТ-23, использовавшуюся на некоторых модификациях истребителей И-21 и ЛаГГ-1 и штурмовика Ил-2), адаптированную для установки в танк. Танковый её вариант получил обозначение ПТ-23ТБ (Пушка танковая калибра 23 мм Таубина — Бабурина) и был доработан А. Э. Нудельманом. Корпус опытного танка Т-40 с пушкой ПТ-23ТБ также претерпел небольшие изменения с целью уменьшения габаритов и усиления бронирования, но его конфигурация и расположение основных люков и лючков остались неизменными по сравнению с серийным Т-40. Несмотря на установку более мощного вооружения, масса машины уменьшилась до 5,32 т и она не потеряла возможность движения на плаву. Ходовая часть, моторно-трансмиссионная установка и электрооборудование изменений не претерпели. Опытный образец Т-40 с 23-мм пушкой ПТ-23ТБ был изготовлен в июле 1941 года и в начале октября прошёл полигонные испытания. На этих испытаниях были выявлены множественные отказы пушки ПТ-23ТБ, в результате танк не был принят на вооружение РККА и серийно не выпускался.

Машины на базе[]

БМ-8-24 — Танк Т-40 послужил базой для самоходно-артиллерийской установки класса реактивных систем залпового огня БМ-8-24. Артиллерийская часть БМ-8-24 состояла из 12 направляющих типа «балка», на которые сверху и снизу заряжались 24 82-мм реактивных снаряда М-8. Устройство управления огнём позволяло вести стрельбу залпом или с различным темпом выпускаемых снарядов. Выпуском этих боевых машин занимался завод № 733 («Компрессор»), всего под монтаж РСЗО завод № 37 передал 24 машины. После снятия Т-40 с производства выпуск БМ-8-24 продолжили на базе его преемника Т-60.

Организационно-штатная структура[]

Танк Т-40 предназначался для замены в РККА предыдущих моделей малых плавающих танков — Т-37А и Т-38. Выпускавшиеся перед войной танки Т-40 поставлялись исключительно в моторизованные дивизии КОВО и ЗОВО, а также в ВУЗы.

Ввиду катастрофических потерь материальной части во второй половине 1941 года и неоднократной смены взглядов на организационно-штатную структуру танковых частей, единого её варианта для того периода просто не существует. Более того, ввиду замен в производстве одной модели лёгкого танка на другую, в организационно-штатной структуре (особенно в 1941 году) не указывается тип положенных по штату машин, а вместо этого используется только общее число лёгких танков, которые могли быть самых разнообразных типов — БТ-7, Т-26, Т-40 всех модификаций и с октября — Т-60.

Тем не менее, Т-40 использовались на всех уровнях организации танковых частей РККА — от отдельных танковых батальонов до танковых армий. В начальной фазе войны штаты неоднократно менялись, например, в отдельных танковых бригадах формирования конца августа — начала сентября 1941 года насчитывалось 64 лёгких танка (Т-40 или Т-60) из 93 положенных. В танковых бригадах формирования конца сентября общее число танков уменьшилось до 67, а ещё позже — до 46 машин (20 Т-40 или Т-60). Вскоре из-за нехватки материальной части пришлось сделать упор на формировании отдельных танковых батальонов численностью в 29 машин (9 средних и 20 лёгких). Однако к началу 1942 года, когда в некоторой степени была преодолена царившая с начала войны неразбериха, появились чётко определённые штаты танковых частей. Вместо наспех сколоченных в большинстве случаев по принципу «что есть» отдельных танковых батальонов стало возможным заранее формировать пригодные для крупных наступательных действий танковые корпуса. В марте 1942 года был утверждён штат, по которому танковый корпус должен был иметь 100 боевых машин: 20 КВ-1, 40 Т-34 и 40 Т-60. Дальнейшее возрастание выпуска танков позволило в середине апреля 1942 года увеличить ровно в полтора раза численность корпуса — до 30 КВ-1, 60 Т-34 и 60 Т-60. Хотя главной моделью лёгкого танка была утверждена «шестидесятка», в начале 1942 года вместо неё части иногда комплектовали последними серийными или отремонтированными и перевооружёнными на ТНШ Т-40.

В середине 1942 года Т-40 исчезает из нормативных и отчётных документов РККА, а единичные уцелевшие машины переводятся в тыл для учебных целей. Как курьёз, можно отметить использование таких учебных Т-40 в качестве немецких танков при съёмке советских кинофильмов военного времени.

Боевое применение[]

Ввиду относительно небольшого числа выпущенных машин, подробностей боевого применения Т-40 практически не известно. На 1 июня 1941 года в РККА имелось 132 танка Т-40 (113 линейных, 17 радийных и 2 учебных (БЧС № 1)), из них в западных военных округах (главным образом в Киевском особом) — 115 машин.

Т-40 на 22.06.1941 (составлено по ЦАМО РФ, ф. 38, оп. 11355, д. 13, 49)
  • МВО — 4 (ВАММ — 1 и 2 учебных, НИАБТП — 1)
  • ЛВО — 1 (ЛБТКУКС — 1)
  • ОрВО — 1 (ОрБТУ — 1)
  • ПриВО — 12 (КБТКУТС — 1, 1-е СБТУ — 11)
  • ЗОВО — 30 (29 мд — 17, 204 мд — 2, 208 мд — 11)
  • КОВО — 88 (7 мд — 17, 81 мд — 10, 131 мд — 8, 212 мд — 17, 213 мд — 13, 216 мд — 11, 240 мд — 11, КТТУ — 1)
    • Всего — 136
  • В пути в КОВО — 23
  • Не вывезено с завода № 37 — 41
  • Принято — 200
  • Опытные — 3
  • НИАБТП — 1
  • ГАЗ — 1
  • ОКБ-16 — 1 (на 1 января 1941. На нём проходила испытания 23-мм танковая пушка ПТ-23ТБ. Но уже в конце января работы по установке пушки в танк свернули. Дальнейшее перемещение машины пока не известно)
258a1b248f441375c39b68755d9e8f68aa029e658578b7824b8b5e756c320cea 1941.ckcoo92eilkossw8k4g8gso4k.ejcuplo1l0oo0sk8c40s8osc4

Подбитый Т-40 и мёртвый красноармеец

Наиболее интенсивное использование танков этого типа (в основном неплавающих модификаций Т-40С и Т-30) пришлось на позднюю осень 1941 года во время битвы за Москву. Например, по состоянию на 28 октября 1941 года на Западном фронте имелся 441 танк, из них 33 КВ-1, 175 Т-34, 43 БТ, 50 Т-26, 113 Т-40 и 32 Т-60. К середине 1942 года Т-40 практически исчезли из фронтовых частей РККА. 1 июля 1942 года на Юго-Западном и Южном фронтах имелось только 4 танка Т-40 в составе 478-го отдельного танкового батальона, к концу июля все они были потеряны. Дольше всего Т-40 использовались на Северо-Западном направлении — по состоянию на 16 января 1944 года один Т-40 имелся в 124-м танковом полку Волховского фронта.

08-c69ebf9be643638567fd8c61cc9f2770

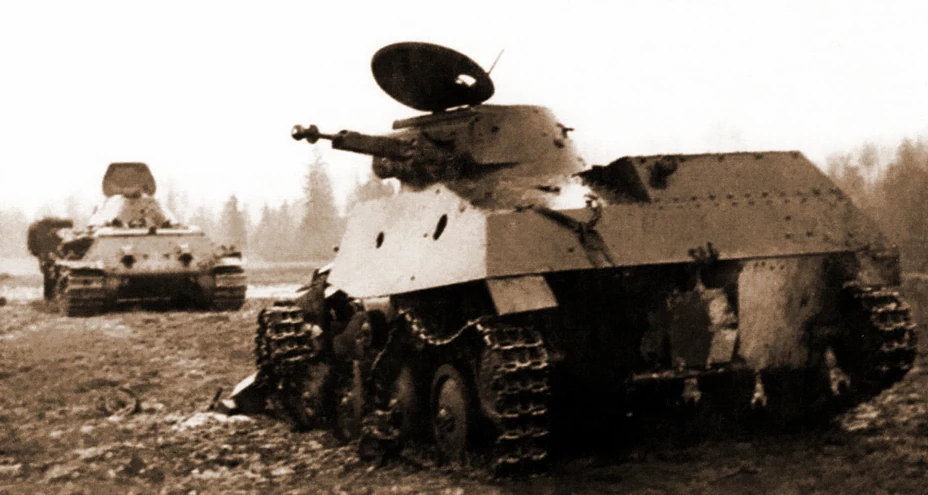

Подбитые советские танки Т-34 и Т-40, октябрь 1941 г.

В течение периода активного боевого использования Т-40 старались использовать для решения вспомогательных задач, например, операций в лесисто-болотистой местности; но острая нехватка танков вынуждала использовать «сороковки» в качестве танков непосредственной поддержки пехоты, несмотря на их слабое для этой цели вооружение и бронирование. В таком качестве они уступали даже лёгким немецким танкам PzKpfw II, не говоря уже о средних PzKpfw III или PzKpfw IV. Немецкие 37-мм противотанковые пушки Pak 35/36 не имели проблем в поражении Т-40 на любых дистанциях и ракурсах боя. Как результат, потери Т-40 были очень высокими, но в большей степени боевыми — надёжность и маневренность были сочтены вполне удовлетворительными, что было весьма несвойственно другим типам советских танков той фазы войны.

Несколько танков Т-40 на начальном этапе войны были захвачены Германией и ее союзниками, но какой-либо информации о их успешном применении нет. Известно, что в Вермахте в некоторых танковых подразделениях на вооружении состояло 8 машин Т-40, а в румынской армии – одна.

Оценка проекта[]

Малый плавающий танк Т-40 был вершиной развития машин подобного класса в Советском Союзе, после него на вооружение РККА или Советской армии такие танки уже не принимались, а вскоре после войны был упразднён и сам класс малых танков. Из всех новых предвоенных танков именно Т-40 был самым конструктивно доведённым до условий серийного производства и эксплуатации в войсках. С точки зрения предполагаемого применения: разведка, связь, боевое охранение колонн на марше — Т-40 полностью отвечал всем поставленным требованиям. Помимо собственного экипажа Т-40 вполне мог транспортировать на себе двух-трёх пехотинцев с полным снаряжением, что было практически невозможно на Т-38; вооружение из пары пулемётов разного калибра позволяло как поддерживать в бою свою пехоту, так и бороться с легкобронированными машинами противника. Низкое удельное давление на грунт и высокая удельная мощность позволяли Т-40 демонстрировать очень хорошие ходовые качества на грунтах со слабой несущей способностью. Самым значительным недостатком «сороковки» была функциональная перегруженность командира танка — он выполнял функции наводчика, заряжающего, а при наличии радиостанции — ещё и радиста.

С другой стороны, в начале Великой Отечественной войны ввиду острой убыли материальной части от боевых и небоевых потерь Т-40 стали применять как танк непосредственной поддержки пехоты, где главным требованием было наличие мощного вооружения и бронирования. «Сороковка» с её противопульной бронёй и пулемётами никак не могла заменить полноценный современный лёгкий танк Т-50 (и даже устаревший Т-26) и была однозначно плоха в этом качестве, однако в течение событий вмешались экономические и технологические обстоятельства. Попытка организации серийного производства ещё недоведённого и сложного по конструкции Т-50 на заводе № 37 была невыполнимой, тогда как после отказа от водоходного движителя и усиления бронирования надёжный и технологичный Т-40 по защищённости сравнялся с предвоенным серийным лёгким танком Т-26. Поэтому первоначальный приказ о прекращении серийного выпуска Т-40 был отменён, и в производство пошли его «сухопутные» варианты Т-40С и Т-30. В саму конструкцию Т-40 был заложен существенный резерв, что позволило быстро разработать на её основе более защищённый и более мощно вооружённый, по сравнению с исходным вариантом, лёгкий танк Т-60.

Также следует отметить то обстоятельство, что оборонительная фаза Великой Отечественной войны отнюдь не отменила надобности войск в таких нишевых образцах техники, как Т-40. Достаточно сказать, что при переходе в наступление советские командиры не раз вспоминали о необходимости плавающих танков, иной раз привлекая для этого даже единичные уцелевшие Т-38. Автомобили-амфибии DUKW-353, поставлявшиеся по ленд-лизу, решали проблему только частично — они не имели бронирования и вооружения, и их не хватало. Речные флотилии бронекатеров также не всегда могли помочь. Поэтому не раз советские солдаты форсировали водные преграды на импровизированных плавсредствах без какой-либо поддержки, неся большие потери от ружейно-пулемётного и миномётного огня противника. Маневренный, быстрый и плавающий Т-40 мог более чем серьёзно помочь советским войскам по захвату и удержанию плацдармов на другой стороне форсированной водной преграды. Более того, легкобронированные пулемётные плавающие машины широко представлены в современных армиях, только произошла смена движителя — большие колёса с регулируемым давлением оказались выгоднее гусениц. Примером может служить советская БРДМ.

Среди образцов современной для того времени зарубежной техники лёгкий танк Т-40 практически не имеет аналогов. Среди сухопутных машин в своей массогабаритной категории он практически равноценен по бронированию немецкому лёгкому танку PzKpfw I, итальянскому L6/40 и японским «Ха-Го» или «Ка-Ми». Превосходя немецкую машину по вооружению (пулемёты калибра 12,7 мм и 7,62 мм против двух 7,92-мм), Т-40 уступает по вооружению итальянскому L6/40 и японским «Ха-Го» или «Ка-Ми» (20-мм автоматическая и 37-мм неавтоматическая пушки соответственно). Однако пушечная модификация Т-40 делает его практически равноценным с итальянским танком и несколько сглаживает преимущество японских. Однако L6/40 и «Ха-Го» не могли плавать, а «Ка-Ми» требовал специальных внешних поплавков для поддержания плавучести, которые должны быть установлены заранее и сбрасывались после выхода на сушу. Т-40, в отличие от «Ка-Ми», был готов форсировать водную преграду с ходу без какой-либо предварительной подготовки. Американская амфибийная транспортная машина LVT «амтанк» при равноценном или более сильном бронировании и вооружении (зависит от модификации) имела массу в 16,5 тонн и несравнима с 5,5-тонным Т-40. Учитывая высокую надёжность и технологичность конструкции, можно оценить Т-40 как удачную машину и успех Н. А. Астрова и его сотрудников, но трагические для СССР обстоятельства начала Великой Отечественной войны не дали «сороковке» проявить полностью все свои положительные качества в той роли, на которую она рассчитывалась.

Сохранившиеся экземпляры[]

800px-T40kub1

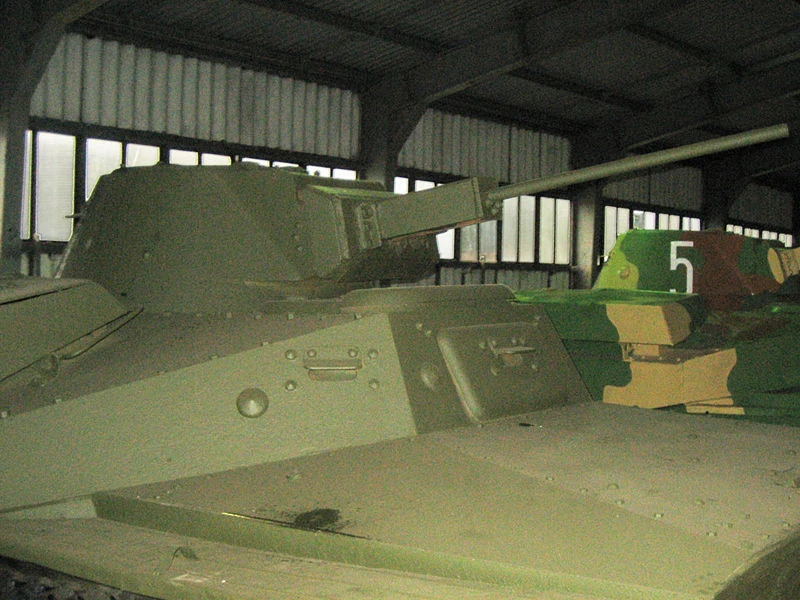

Т-40 с 20-мм пушкой ШВАК-Т

К настоящему времени сохранилось два танка Т-40, оба находятся в экспозиции Бронетанкового музея в Кубинке. Один из них — Т-30 с 20-мм пушкой ШВАК, второй — экспериментальный Т-40С (также с пушкой ШВАК).

В культуре[]

Компьютерные игры[]

T40 wm

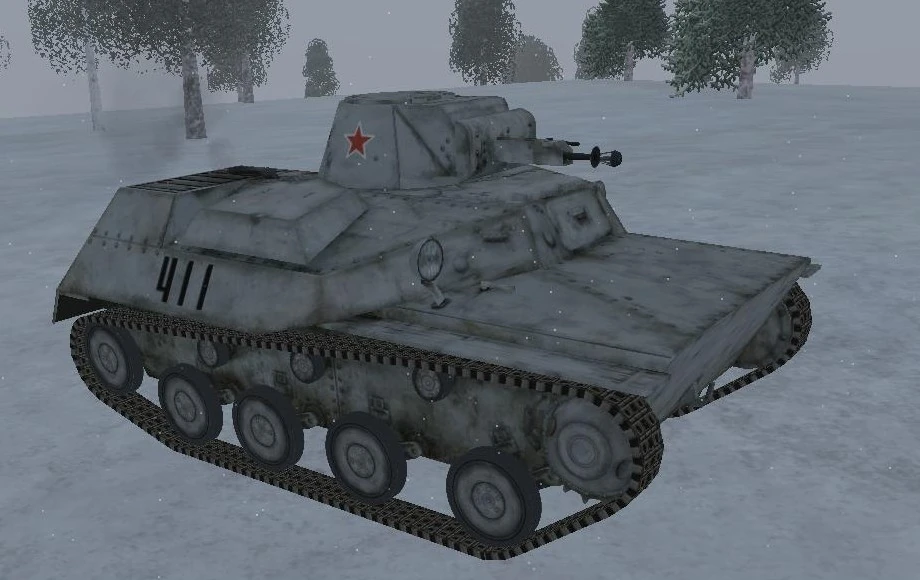

Т-40 в компьютерной военной игре «Вторая мировая»

Т-40 фигурирует в достаточно большом количестве компьютерных игр разнообразных жанров: в симуляторах бронетанковой и авиатехники (в качестве цели), стратегиях реального времени и пошаговой стратегии «Panzer General III». В её редакции «Scorched Earth», где действие разворачивается на Восточном фронте, игрок может комплектовать с начала войны советские части (как разведывательные, так и танковые) танком Т-40.

Т-40 можно увидеть и в стратегии реального времени «Sudden Strike». Стоит отметить, что отражение особенностей использования Т-40 в этих играх также далеко от реальности. Более достоверно он отображён в модификациях, созданных на базе «Sudden Strike», и игре «Вторая мировая» (модификации Т-30 с ДШК).

Также танк присутствует в игре «World of Tanks».

Модели[]

Масштабные копии Т-40 выпускаются несколькими фирмами-производителями модельной продукции, однако во многих регионах России достать их крайне затруднительно — модель танка Т-40 не значится в ассортименте ведущих российских изготовителей сборных моделей. Модели Т-40, Т-30 и БМ-8-24 выпускает российская фирма «Старт», также модели Т-40 производит российская фирма «Макет» и молдавская AER. Чертежи для самостоятельной постройки модели Т-40 неоднократно публиковались в журналах «Моделист-конструктор», «М-Хобби», «Бронеколлекция» и др.

Операторы[]

Россия Россия (СССР)

Германия Германия (Третий Рейх) — 8 машин

Румыния Румыния — 1 машина
