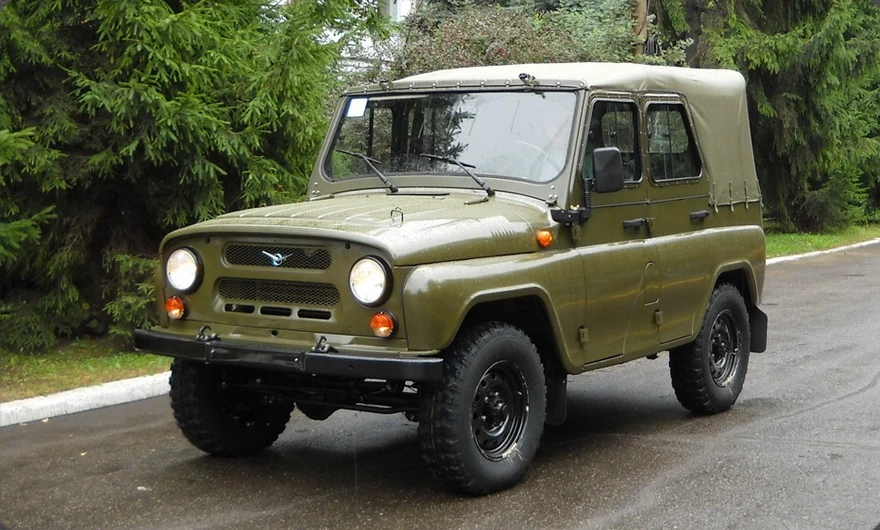

УАЗ-469 — советский грузо-пассажирский автомобиль повышенной проходимости (внедорожник), выпускавшийся на Ульяновском автомобильном заводе.
История создания[]
УАЗ-469 был разработан для транспортировки людей, грузов и лёгких автомобильных прицепов на всех типах дорог. Разработка автомобиля началась в 1950-х годах, в 1958 году был построен первый опытный образец под названием УАЗ-460. Автомобиль похож на американский джип — крепкий утилитарный внедорожник, но не очень удобный. Интересно, что уже в 1965 году изображения УАЗ-469 можно было встретить в советской прессе, однако до запуска машины в производство было ещё далеко.
Первые УАЗ-469 сошли с конвейера Ульяновского автозавода 15 декабря 1972 года. Они пришли на смену ГАЗ-69. В качестве агрегатной базы в значительной степени использовалась хорошо знакомая механикам тех лет, известная надёжностью и конструктивным запасом прочности "Волга" ГАЗ-21.
Под индексом УАЗ-469 машина выпускалась до 1985 года, после чего в соответствии с отраслевой системой 1966 года и получила четырёхзначный номер 3151 (номер 31512 получил автомобиль УАЗ-469Б).
В августе 1974 года три совершенно стандартных (без лебёдок и противобуксовочных цепей) автомобиля УАЗ-469 во время испытательного пробега достигли ледника на горе Эльбрус на высоте 4200 метров.
В феврале 2010 года Ульяновский автомобильный завод объявил о возобновлении производства в ограниченной партии модели под названием УАЗ-469 (индекс УАЗ-315196). В конструкцию внесены изменения, повышающие комфорт (пружинная передняя подвеска, передние дисковые тормоза, гидроусилитель руля (в комплектации с металлической крышей), двигатель ЗМЗ-4091 112 л. с.), однако применяются и решения, использовавшиеся в оригинальной конструкции, претерпевшие изменения: разрезные мосты "Тимкен", получившие поворотные кулаки от мостов "Спайсер"; металлические бамперы, дополненные пластиковыми "клыками"; откидной борт, ранее используемый на УАЗ "Хантер Классик").
В январе 2011 года УАЗ-469 исчез из каталога Ульяновского автозавода, исчерпав лимит в 5000 автомобилей. На его место снова вернулся УАЗ "Хантер Классик", цена которого значительно превышает цену 469-го.
Описание конструкции[]
Корпус[]
Кузов открытый пятиместный, со съёмным брезентовым тентом, четырёхдверный, боковые двери со съёмными металлическими остеклёнными надставками. Задний борт ("пятая дверь") — для погрузки багажа, на двух откидных сиденьях сзади могут разместиться ещё два пассажира. Дуги тента съёмные, рамка ветрового стекла откидывается на капот, что облегчает маскировку и транспортировку (например, в вертолёте). Кузов автомобиля смонтирован на прочной и жёсткой на кручение лонжеронной раме.
УАЗ-469 перевозит 7 пассажиров и 100 кг багажа или двух пассажиров и 600 кг. Автомобиль может буксировать прицеп массой 850 кг.
Двигатель и трансмиссия[]
На автомобиле устанавливается четырехцилиндровый карбюраторный бензиновый двигатель 451МИ, 2,5 литровый, мощностью 75 л/с с верхним расположением клапанов.
Сцепление — сухое однодисковое. Коробка передач — 4-ступенчатая (с синхронизаторами на 3-й и 4-й передачах). Раздаточная коробка двухступенчатая, жёстко крепится к КПП (промежуточный карданный вал отсутствует).
Ходовая часть[]
Подвеска автомобиля состоит из четырех продольных полуэллиптических рессор УАЗ-469, работающих совместно с четырьмя телескопическими гидравлическими амортизаторами. Передние и задние амортизаторы одинаковы по конструкции и взаимозаменяемы.
Рессора УАЗ-469 передней подвески состоит из восьми листов. Первые два листа имеют толщину 7 мм, остальные листы — 6 мм. Листы стянуты центровыми болтами и хомутами. Длина рессоры 1100 мм, ширина листа 55 мм. Задний конец передней рессоры установлен на кронштейне рамы посредством резиновых втулок. Передний конец рессоры УАЗ-469 посредством серьги и резиновых втулок подвешен шарнирно. Наружная щека серьги с помощью шайбы и гайки затянута до упора в заплечики пальцев. К переднему мосту рессора крепится с помощью двух стремянок, накладки и подкладки.
Рессора задней подвески автомобиля УАЗ-469 и УАЗ-469Б, изготовленных для МО, состоит из девяти листов. На остальных автомобилях устанавливаются семилистовые рессоры. Листы имеют толщину 7 мм. Длина рессоры 1 250 мм. Листы стянуты центровыми болтами и хомутами. Рессора УАЗ-469 к мосту крепится с помощью стремянок, охватывающих рессору с накладками и проходящих через отверстия в приливах картера редуктора моста и гаек. Прогиб рессор вверх ограничивается резиновыми буферами. Крепление задней рессоры к раме аналогично креплению передней рессоры.
Для увеличения дорожного просвета до 300 мм были применены ведущие мосты с двойной главной передачей (удлинённый картер уменьшенного вертикального размера) и понижающими бортовыми редукторами (между полуосью и ступицей, пара цилиндрических шестерён с внутренним зацеплением; направление вращения полуоси и ступицы совпадает).
Амортизатор УАЗ-469 телескопического типа, состоит из рабочего цилиндра и узлов: штока с поршнем в сборе, клапана сжатия и резервуара в сборе. Верхней своей проушиной, соединенной со штоком, он крепится к кронштейну рамы, а нижней, соединенной с резервуаром, — к мосту автомобиля. Амортизатор УАЗ-469 — устройство, предназначенное для гашения колебаний, возникающих при движении автомобиля по неровностям дороги.
Электрооборудование[]
Электрооборудование автомобиля УАЗ-469 — 12-вольтовое, электропроводка — однопроводная, отрицательный полюс источников тока соединен с "массой".
Модификации[]
В 1985 году автомобиль был модернизирован, редукторная версия, согласно новой классификации, получила индекс 3151. На машинах появились:
- Гидравлический привод выключения сцепления;
- Карданные валы с радиально-торцовым уплотнением подшипников;
- Новые осветительные приборы (двухсекционные подфарники, задние трёхсекционные фонари ФП-132, боковые повторители);
- Омыватель лобового стекла с электрическим приводом;
- Подвесные педали сцепления и тормоза;
- Ведущие мосты повышенной надёжности с изменённым значением передаточного числа главной пары и колесными редукторами;
- Тормозная система с двухконтурным приводом и сигнальным устройством;
- Разрезная травмобезопасная рулевая колонка;
- Более эффективный и надёжный отопитель;
- На части машин полностью синхронизированная 4-ступенчатая коробка передач, вакуумный усилитель тормозов;
- Мощность двигателя УМЗ-417 повышена до 80 л. с.;
- Максимальная скорость автомобиля возросла до 120 км/ч.
Серийные модификации:
- УАЗ-469 — армейская версия с двухступенчатой главной передачей, бортовыми редукторами и клиренсом в 300 мм, после модернизации 1985 года получила индекс УАЗ-3151.
- УАЗ-469Б — основная, "гражданская" версия с одноступенчатой главной передачей (бортовые редукторы в мостах отсутствуют) (клиренс = 220 мм), после модернизации 1985 года получила индекс — УАЗ-31512 (с металлическим верхом — УАЗ-31514 и с 2,89-литровым двигателем УМЗ-4218 — УАЗ-31519).
- УАЗ-469БИ — версия 469Б с экранированным электрооборудованием (например, для Р-403М — радиорелейной приёмопередающей УКВ-радиостанции).
- УАЗ-469БГ — медицинский, оборудован местами для медперсонала и носилками, после модернизации 1985 года получила индекс УАЗ-3152.
- УАЗ-469РХ — машина радиационно-химической разведки.
- УАЗ-469АП — патрульная милицейская версия, на которой устанавливалась цельнометаллическая крыша, между задним рядом сидений и "кормовыми" боковыми сиденьями стояла железная решётка, задняя дверь запиралась снаружи на замок, окно в ней было зарешечено.
Несерийные[]
- УАЗ-3907 "Ягуар" — автомобиль-амфибия на базе УАЗ-469. На амфибии перед задним мостом установлены два гребных винта.
- УАЗ-Марторелли — вариант УАЗ-469Б, экспортировавшийся в Италию, где автомобиль существенно дорабатывался. Было несколько модификаций:
- с "родным" бензиновым двигателем УМЗ-451М (2500 см3, 75 л. с.) называлась UAZ-Explorer,
- с дизелем Peugeot XD2 (2500 см3, 76 л. с.) — UAZ-Marathon,
- с турбодизелем фирмы Витторио Марторелли VM (2400 см3, 100 л. с.) — UAZ-Dakar,
- с бензиновым двигателем FIAT (2000 см3, 112 л. с.) — UAZ-Racing.
Боевое применение[]
Операторы[]
Россия (СССР)- Россия
- Украина
- Азербайджан
- Германия
- Вьетнам
- Куба
- Сербия
- Италия
Галерея[]
.jpg "УАЗ 469 (2).jpg (203 Кб)")
.jpg "Ss user 03-20-17 18-34-23 (jupiter).jpg (466 Кб)")
.jpg "Ss user 03-20-17 18-35-40 (jupiter).jpg (382 Кб)")
.jpg "Ss user 04-13-17 17-19-08 (l10 radar).jpg (79 Кб)")
.jpg "Ss user 04-14-17 17-50-53 (l01 escape).jpg (82 Кб)")
.jpg "Ss user 04-15-17 11-46-40 (l08 yantar).jpg (97 Кб)")
Интересные факты[]
- В 1978 году в Сан-Ремо Мартолетти на УАЗ-469 получил награду "Серебряный домкрат" за победу на чемпионате Италии по автокроссу.
- Серийный УАЗ-469 установил мировой рекорд по вместимости легкового автомобиля. Внутри автомобиля разместилось 32 человека. Общий вес пассажиров вместе с водителем составил 1900 кг. УАЗ-469 с полной загрузкой проехал 10 метров, как этого требуют условия установления мирового рекорда. Рекорд был зарегистрирован 2 июня 2010 года Международным агентством рекордов и достижений.
- УАЗ-469 встречается в серии игр S.T.A.L.K.E.R. Встречаются как целые варианты джипов, так и ржавые. В игре джипы всегда без тента. У ржавых вариантов половина сидений без спинок. Запаска на задней двери не слишком потрёпана, что даёт основания предполагать, что машины бросали спешно эвакуируясь. Появление:
- На Кордоне несколько на военном блокпосту.
- На Кордоне под мостом.
- На Болотах на базе "Чистого неба".
- На Болотах на перевалочной.
- В Тёмной долине.
- На Затоне два на мосту им. Преображенского.
- В окрестностях "Юпитера" на КПП.
- В путепроводе "Припять-1".
- На территории ЗРК "Волхов".
- На ВНЗ "Круг".
- Дизайнером автомобиля выступил Альберт Михайлович Рахманов.
- В простонароде автомобиль получил прозвища "Бобик" и "Козлик".
