Царь-танк (также известен как Нетопырь, Летучая мышь, Танк Лебеденко, Машина Лебеденко, иногда также встречается вариант Мамонт или Мастодонт) — бронированное передвижное боевое устройство, разработанное инженером Николаем Лебеденко в России в 1914 - 1915 гг. В разработке также принимали участие Н. Жуковский и его племянники, Б. Стечкин и А. Микулин.

История создания

Проект машины отличался большой оригинальностью и амбициозностью. По воспоминаниям самого Лебеденко, на идею этой машины его натолкнули среднеазиатские повозки-арбы, которые, благодаря колёсам большого диаметра, с лёгкостью преодолевают ухабы и канавы. Поэтому, в отличие от "классических" танков, использующих гусеничный движитель, Царь-танк был колёсной боевой машиной и по конструкции напоминал сильно увеличенный орудийный лафет. Два огромных спицевых передних колеса имели диаметр примерно 9 м, задний же каток был заметно меньше, около 1,5 м. Верхняя неподвижная пулемётная рубка была поднята над землёй примерно на 8 м. Т-образный коробчатый корпус имел ширину 12 м, на выступающих за плоскости колёс крайних точках корпуса были спроектированы спонсоны с пулемётами, по одному с каждой стороны (предполагалась также возможность установки пушек). Под днищем планировалась установка дополнительной пулемётной башни. Проектная скорость передвижения машины составляла 17 км/час.

Парадоксально, но при всей необычности, амбициозности, сложности и огромных размерах машины, Лебеденко сумел "пробить" свой проект. Машина получила одобрение в ряде инстанций, но окончательно дело решила аудиенция 8 января (21 января по новому стилю) 1915 года у Николая II, во время которой Лебеденко подарил императору заводную деревянную модель своей машины с двигателем на базе граммофонной пружины. По воспоминаниям придворных, император и инженер полчаса "аки дети малые" ползали по полу, гоняя модель по комнате. Игрушка резво бегала по ковру, легко преодолевая стопки из двух-трёх томов "Свода законов Российской Империи". Аудиенция кончилась тем, что впечатлённый машиной Николай II распорядился открыть финансирование проекта. Было выделено 210 тыс. рублей.

Конструкторское бюро по Царь-танку работало в Москве по адресу: Садово-Кудринская, д. 23. Детали танка изготавливались на заводе в Хамовниках.

Работы под императорским патронажем шли быстро — машина вскоре была изготовлена в металле и с конца весны 1915 года скрытно собиралась в лесу у станции Орудьево к северу от Дмитрова.

Описание конструкции

64536

1 – ходовое (ведущее) колесо, 2 – ступица, 3 – ось ходовых колес, 4 – рубка управления орудийным спонсоном левого борта, 5 – орудийный спонсон правого борта, 6 – цепной привод управления орудийным спонсоном, 7 – верхняя пулеметная башня, 8 – нижняя пулеметная башня, 9 – броневой капонир входного лаза, 10 – входная дверь, 11 – хвостовая станина, 12 – ходовая рубка (пост управления), 13 – верхний люк, 14 – каток хвостовой направляющей тележки, 15 – несущая рама, 16 – поворотная ось, 17 – шток пружинной рессоры, 18 – пружинная рессора. Буквами обозначены элементы привода: А – тавровый обод ведущего колеса, Б – приводные (автомобильные) колеса, В – коническая шестеренчатая пара, Г – фрикцион, Д – двигатель "Майбах".

Корпус и бронирование

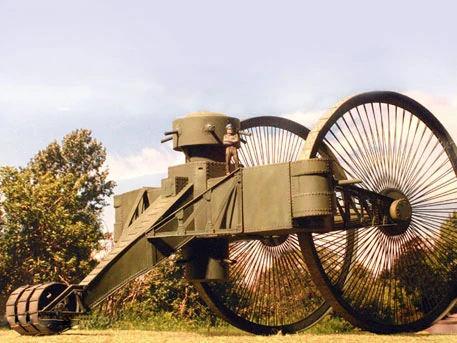

Машина внешне напоминала огромный орудийный лафет с огромными девятиметровыми колёсами. Корпус танка при взгляде спереди имел форму креста, в боковых спонсонах размещались пушки, а снизу и сверху располагались пулемётные башни. Бронирование корпуса по изначальному проекту должно было быть 7-мм, башен - 8-мм.

Вооружение

Верхняя стационарная пулеметная "комната" оказывалась на высоте порядка восьми метров. По бокам Т-образного корпуса находились пулеметы, которые, при необходимости, быстро заменялись пушками. Внизу также можно было поместить дополнительное орудие. Всего танк мог быть укомплектован 8 - 10 пулемётами "Максима", и двумя 76-мм капонирными орудиями.

Двигатель и трансмиссия

На танк устанавливались трофейные двигатели "Майбах" от дирижабля, которые выдавали на двоих пятьсот "лошадок". В теории, полностью укомплектованная машина могла развивать скорость до 17 км/ч..

Ходовая часть

Сам Николай Лебеденко вспоминал, что идея создать боевую машину, напоминающую внешним видом огромный орудийный лафет, появилась у него благодаря азиатским арбам. Дело в том, что они, отличаясь большими колесами, могли легко и непринужденно преодолевать глубокие канавы и серьезные ухабы. Поэтому во главу угла конструктор поставил именно диаметр передних колес. По его расчетам они должны были быть не менее девяти метров. Поворот производился с помощью задней направляющей тележки, на которой находился каток диаметором 1,5 метра.

Царь-танк появился в 1915 году и должен был одним своим видом наводить на противника ужас. Огромные передние колеса, словно спички, ломали деревья, но вот задний каток оказался настоящей "ахиллесовой пятой" для машины. И во время первых же по-настоящему серьезных испытаний, чудо-орудие из грозной техники превратилось в "колосса на глиняных ногах".

Испытания

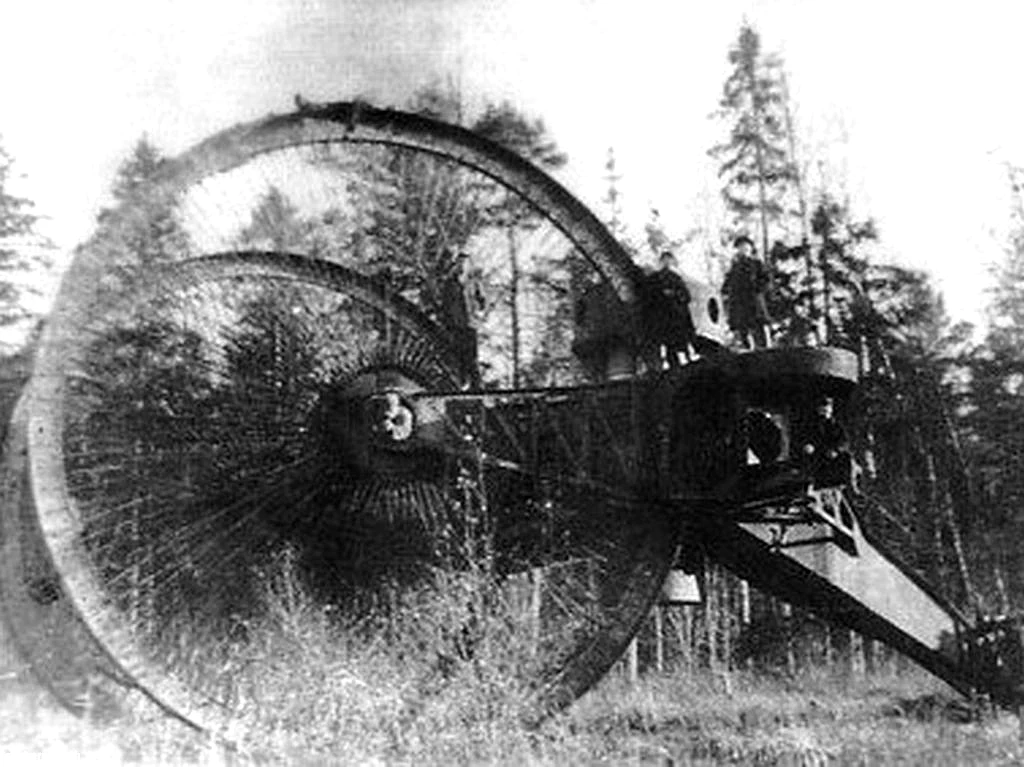

27 августа (9 сентября) 1915 года были проведены первые ходовые испытания. Применение больших колёс предполагало повышенную проходимость всего устройства, что подтвердилось на испытаниях — машина ломала березы, как спички. Однако задний управляемый каток, в силу своих малых размеров и неверного распределения веса машины в целом, почти сразу после начала испытаний увяз в мягком грунте. Большие колёса оказывались неспособны вытащить его, даже несмотря на применение мощнейшей по тем временам двигательной установки, состоявшей из двух трофейных моторов "Майбах" по 240 л. с. каждый (куда более мощных, чем использовавшиеся на других танках Первой мировой войны), снятых с подбитого немецкого дирижабля. Также испытания выявили казавшуюся впоследствии очевидной значительную уязвимость машины — главным образом колес — при артиллерийском обстреле, особенно фугасными снарядами. Все это привело к тому, что уже в сентябре проект был свёрнут в результате отрицательного заключения Высокой комиссии, однако Стечкин и Жуковский все же занялись разработкой новых двигателей для машины. Впрочем, эта попытка не увенчалась успехом, равно как и попытки сдвинуть Царь-танк с места и вытащить его из района испытаний.

Вплоть до 1917 года танк стоял под охраной на месте испытаний, но затем из-за начавшихся политических катаклизмов о машине забыли и больше не вспоминали. Конструкторские работы по ней больше не велись, а огромная сюрреалистическая конструкция построенной боевой машины еще 7 лет ржавела в лесу, на месте испытаний, пока в 1923 году танк не был разобран на металлолом.

Оценка проекта

Надо сказать, что судьба танка Лебеденко в целом схожа с судьбами любых опытных образцов, разрабатывавшихся во время, когда ещё не существовало не только устоявшихся канонов проектирования таких боевых машин, но и как таковой их концепции. Этим отчасти объясняется парадоксальная на первый взгляд ситуация, когда амбициозный и технически сложный проект изначально виделся весьма перспективным, получил одобрение в высоких инстанциях и даже был реализован, но постфактум оказался очевидно провальным.

Строго говоря, танком объект не являлся, а представлял собой колёсную боевую машину. Уже при первых испытаниях налицо стала невероятная уязвимость этой машины — простой залп шрапнели по спицам колёс гарантированно выводил танк из строя. При этом колоссальные размеры танка и невысокая скорость передвижения делали его идеальной мишенью. Размеры же предопределили невысокую проходимость машины. Соответственно, скрытая переброска таких колоссов к фронту тоже представлялась маловероятной. Таким образом, единственный успех, на который могли рассчитывать боевые машины Лебеденко, будь они построены серийно — психологический эффект. Несомненно, подавляющему большинству простых солдат тех лет подобная машина могла разве что присниться в кошмарных снах. Правда, серийное производство машин Лебеденко тоже представляется маловероятным — всё упиралось в отсутствие мощных двигателей, да и страна, неудержимо скатывавшаяся к кризису, вряд ли осилила бы производство таких машин.

2-0
Довершает "разгром" проекта тот факт, что проектирование и постройка Царь-танка не оказали сколько-нибудь существенного влияния на отечественное (а тем более мировое) танкостроение. Боевая машина Лебеденко так и осталась ещё одним тупиковым проектом в развитии мирового танкостроения, которое в 1910-х шло практически исключительно методом проб и ошибок.

Единственным положительным эффектом этого проекта можно считать опыт, приобретённый молодыми тогда Микулиным и Стечкиным. Когда выяснилось, что мощность двигателей аппарата явно недостаточна, они разработали свой двигатель АМБС-1, имевший весьма передовые для того времени характеристики и технические решения (например, непосредственный впрыск топлива в цилиндры). Оба стали позднее выдающимися советскими специалистами по авиационным двигателям, академиками АН СССР.

Операторы

  • Россия Россия (Российская империя)

Галерея

Интересные факты

  • Прозвище "Летучая мышь" или "Нетопырь" танк получил за то, что его модель при переноске за заднее колесо напоминала летучую мышь, спящую вниз головой на стене пещеры или ветви дерева.
  • Деревянную модель танка, изготовленную Лебеденко для демонстрации императору, Николай II оставил себе. Дальнейшая судьба модели неизвестна.
  • Относительно судьбы проекта Царь-танка существует также теория заговора. По ней предполагается, что заведомо провальный проект машины усиленно лоббировался в Генеральном штабе высокопоставленными должностными лицами, действовавшими в интересах Великобритании. Эти же чины, в соответствии с этой версией, "похоронили" проект "Вездехода" Пороховщикова, чертежи которого впоследствии попали в Англию и легли в основу первых английских танков. Общая схожесть формы корпуса Вездеходов и танков Mark I говорит в пользу этой гипотезы. Однако данная версия не имеет никаких документальных подтверждений, к тому же схемы гусеничного движителя Mk I и "Вездехода" сильно отличаются друг от друга.
  • Среди местного населения района, прилегающего к месту испытаний танка, лес, в котором находился полигон и позднее ржавел танк, получил название "лес Танка".
  • История создания Царь-танка описана в художественно-историческом романе Александра Бека "Талант (Жизнь Бережкова)" (1956) как один из фрагментов биографии Александра Александровича Микулина (псевдоним в романе — Алексей Бережков).
  • Внешний вид ракетного танка IG-227 Hailfire, представленного в фильме Звёздные войны. Эпизод II: Атака клонов, был вдохновлён царь-танком, однако он не имел заднего катка, а огромные колёса находились под углом друг к другу.
