152-мм гаубица образца 1943 года, Д-1 или 52-Г-536А — советская гаубица периода Второй мировой войны.
Это орудие серийно выпускалось с 1943 по 1949 год, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Принятие на вооружение в 1943 году мобильной и мощной гаубицы Д-1 повысило возможности танковых и моторизованных частей Рабоче-крестьянской Красной армии (РККА) по прорыву заранее и хорошо укреплённых оборонительных полос и районов противника.
История создания[]
В 1941 году по ряду причин было прекращено серийное производство 152-мм гаубиц образца 1938 года (М-10). По мнению известного российского историка М. Свирина, в их числе были:
- дефицит мощных тягачей, способных эффективно осуществлять буксировку М-10;
- высокая металлоёмкость и сложность в производстве лафета;
- сложность ремонта и обслуживания орудия;
- занятость заводов № 9 и № 172 мобилизационными заданиями по массовому производству других орудий — гаубиц М-30 и гаубиц-пушек МЛ-20, потеря завода № 352; в результате М-10 стало негде выпускать.
Одной из причин прекращения производства М-10 могло стать также упразднение в 1941 году корпусного звена в РККА (большинство стрелковых корпусов было расформировано в августе — сентябре 1941 года) и, как следствие, корпусной артиллерии. Кроме того, 152-мм гаубицы были исключены из дивизионной артиллерии. В свете этих решений 152-мм гаубицы в 1942 году в СССР не производились; таким образом, советские войска лишились мобильных, но мощных орудий, особенно необходимых в артиллерии корпусного звена. Однако в том же году в СССР начали вновь формироваться стрелковые корпуса, и, соответственно, корпусный уровень организационно-штатной структуры артиллерии был введён повторно. Для корпусной артиллерии превосходная гаубица-пушка МЛ-20 не подходила из-за большой массы (то есть низкой мобильности и достаточно высокой стоимости), а дивизионная 122-мм гаубица М-30 — из-за недостаточной огневой мощи.
Поэтому в конце 1942 года КБ известного советского конструктора Ф. Ф. Петрова (ОКБ-9) начало в инициативном порядке проектировать новую 152-мм гаубицу, представляющую собой наложение ствольной группы 152-мм гаубицы обр. 1938 г. (М-10) на лафет 122-мм гаубицы обр. 1938 г. (М-30). Для смягчения отдачи на менее массивный по сравнению с гаубицей М-10 лафет орудие пришлось оснастить двухкамерным дульным тормозом. Такой подход позволил создать лёгкую, но мощную гаубицу с использованием уже освоенных в производстве комплектующих, что было немаловажно в условиях военного времени.
В начале 1943 года Ф. Ф. Петров известил народного комиссара вооружений Д. Ф. Устинова о новом проекте. 13 апреля 1943 года Д. Ф. Устинов сообщил Ф. Ф. Петрову о решении Государственного комитета обороны (ГКО) о поставке 5 экземпляров новой гаубицы к 1 мая 1943 года для полигонных испытаний. 5 мая две гаубицы поступили на испытания, которые были закончены уже через два дня. 7 мая по результатам испытаний был подписан отчёт, в котором орудие, после устранения ряда несущественных недостатков, рекомендовалось к принятию на вооружение. Постановлением ГКО от 8 августа 1943 года орудие было принято на вооружение под официальным наименованием "152-мм гаубица обр. 1943 г.". Серийное производство было начато через полтора месяца.
Производство[]
Серийный выпуск гаубиц Д-1 начался в конце 1943 года. Их производство велось исключительно на заводе № 9 и продолжалось до 1949 года. Однако во время войны это орудие не пошло в крупную серию по причине крайней загруженности завода № 9 выпуском 122-мм гаубицы М-30. Негативным следствием этого обстоятельства для РККА стал дефицит мощных 152-мм гаубиц в корпусной артиллерии.
Описание конструкции[]

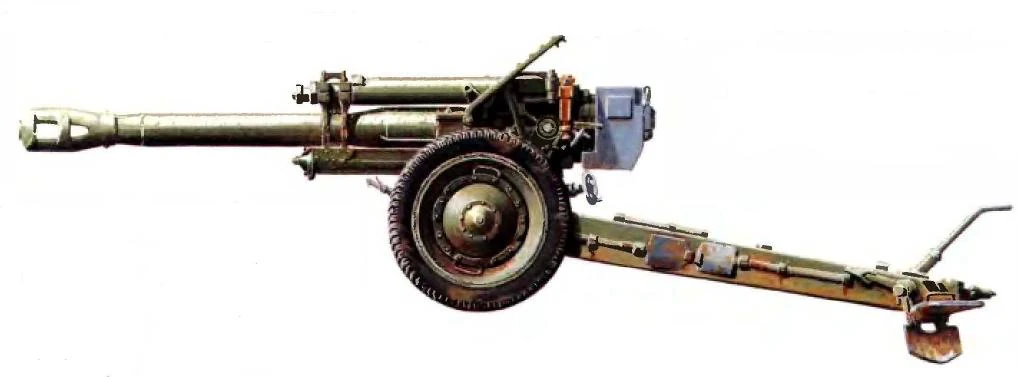

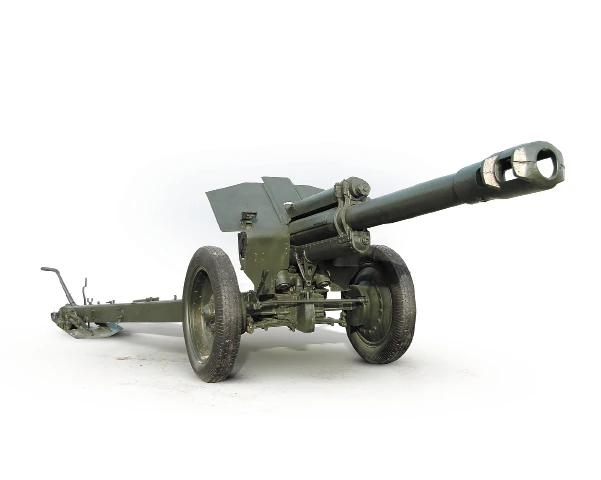

Гаубица Д-1 являлась весьма совершенным для своего времени орудием. Ствол орудия, практически идентичный стволу гаубицы М-10, оснащался двухкамерным дульным тормозом ДТ-3. К основным конструктивным особенностям ствольной группы гаубицы Д-1 относятся переменная длина отката, затвор поршневого типа, гидравлический тормоз отката и гидропневматический накатник. Заряжание раздельное гильзовое, всего для орудия предусматривалось 8 различных метательных зарядов.
Лафет орудия почти идентичен с лафетом гаубицы М-30. Станины на орудиях первых серий были клёпаными, затем их стали делать сварными. Орудия поздних серий дополнительно оснащались катками для перекатывания вручную. Все гаубицы Д-1 комплектовались стальными колёсами с резиновыми пневматическими шинами, колёсный ход снабжался подрессориванием. Передка орудие не имело, транспортировка осуществлялась исключительно механической тягой. Допустимая скорость перевозки орудия по асфальту или ровной грунтовой дороге составляла до 40 км/ч, по булыжной мостовой — до 30 км/ч, а по бездорожью — до 10 км/ч. Для защиты расчёта от пуль и мелких осколков гаубица Д-1 имела щитовое прикрытие.
Организационно-штатная структура[]
Гаубицы Д-1 предназначались для вооружения корпусной артиллерии и частей резерва Верховного Главного Командования (РВГК). Организационно-штатная структура стрелковых корпусов в 1944 году включала артиллерийские полки пятибатарейного состава (20 орудий), в состав которых и входили гаубицы Д-1 наряду с другими 152-мм гаубицами, 122-мм пушками А-19, 152-мм гаубицами-пушками МЛ-20 и 107-мм пушками обр. 1910/30 гг. В составе артиллерии РВГК были гаубичные полки (48 гаубиц) и тяжёлые гаубичные бригады (32 гаубицы). В свою очередь, полки и бригады могли объединяться в артиллерийские дивизии.
Боевое применение[]
Гаубицы Д-1 активно использовались на завершающем этапе войны, в 1944 - 1945 годах. Орудие использовалось для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. Для поражения танков и самоходок противника при самообороне с успехом использовался бетонобойный снаряд. У артиллеристов Д-1 снискала себе репутацию надёжного и точного при стрельбе орудия.
Д-1 за рубежом[]
Гаубица Д-1 продавалась или передавалась в большое количество стран мира. Она до сих пор стоит на вооружении армий некоторых стран СНГ, а также вооружённых сил Китая, Афганистана, Ирака, Венгрии, Мозамбика, Сирии, Вьетнама, Кубы, Албании и ряда других государств. Ещё более широким было распространение этой гаубицы в недавнем прошлом, когда она состояла на вооружении государств-участников организации Варшавского договора, например, Польши. Орудие использовалось в боевых действиях в арабо-израильских войнах, а также в конфликтах на территории бывшего СССР.
Опытные образцы на базе Д-1[]
За время производства конструкция орудия в целом значительно не менялась. Однако на базе ствольной группы гаубицы Д-1 была предпринята попытка разработать её танковый вариант. Переход Красной армии к активным наступательным действиям в середине 1943 года и большая надобность в мобильных средствах по борьбе с вражескими укреплениями неожиданно реанимировали концепцию "артиллерийского" тяжёлого танка КВ с мощной гаубицей вместо штатной 76-мм пушки — фактически возврат к КВ-2. Вероятно, причиной такого поворота событий было снятие с производства средних штурмовых орудий СУ-122 и отвлечение тяжёлых СУ-152 на противотанковые нужды. Главный конструктор завода № 9 Ф. Ф. Петров быстро разработал танковый вариант гаубицы Д-1 путём установки её на монтировку 85-мм танковой пушки Д-5. Такой "гибрид" двух артиллерийских систем получил сначала "совмещённый" индекс Д-1-5, который позже превратился в официальное обозначение Д-15. Было изготовлено одно опытное орудие Д-15, которое отправили танкостроителям в Челябинск, но сведений о его монтаже в башне танка КВ-85 не имеется. С другой стороны, уже в октябре 1943 года ожидались новые танки ИС-2, вооружённые мощной 122-мм пушкой, и САУ ИСУ-152 на их базе, поэтому надобность в специализированном артиллерийском танке отпала, проект установки Д-15 на шасси КВ был закрыт.
Проекты САУ, вооружённых гаубицей Д-1[]
Несмотря на отсутствие надобности в танковом варианте Д-1, гаубицей Д-15 заинтересовались конструкторы средних самоходных установок на базе танка Т-34 во главе с Л. И. Горлицким. Снятие с производства СУ-122, жалобы фронтовых командиров на недостаточную огневую мощь СУ-85 против долговременных и сильных деревянно-земляных огневых точек противника привели к началу разработок проектов средних САУ на базе танка Т-34, вооружённых более мощными орудиями, чем 85-мм пушка Д-5С. Одним из таких проектов была САУ СУ-Д15, где основным вооружением была опытная гаубица Д-15 завода № 9. Рассмотрение проекта специальной комиссией привело к его положительной оценке, возможность изготовления и боевая ценность такой САУ не подвергались сомнению. Однако комиссия также отметила и недостатки — малый возимый боезапас, перегрузку передних катков машины. Вооружение средних САУ столь мощными орудиями было признано излишним в свете развёрнутого серийного производства тяжёлых ИСУ-152, в металле СУ-Д15 не изготавливалась. Однако проектный опыт по размещению в средней САУ мощной артиллерийской системы пригодился впоследствии при разработке истребителя танков СУ-100.
Оценка проекта[]
Гаубица Д-1, как минимум, не уступала по своим характеристикам лучшим мировым образцам орудий такого класса. Она вполне удовлетворяла требованиям РККА по мобильности, мощности и дальности стрельбы. Широкое распространение Д-1 по странам мира и её долгая служба в их национальных армиях служат этому достаточным подтверждением.
Для сравнения, наиболее массовая немецкая 15-см тяжёлая полевая гаубица s.F.H.18 имела максимальную дальность стрельбы 13 325 м, превосходя Д-1 почти на километр; но одновременно была почти на 2 тонны тяжелее (походная масса 5510 кг), что сильно ограничивало подвижность. Более совершенную гаубицу s.F.H.36, обладающую отличными характеристиками (дальность стрельбы 12 500 м, масса в походном положении 3500 кг) немцам в крупносерийное производство запустить не удалось. Чешская 15-см гаубица K4 (немецкое название s.F.H.37(t)) имела дальность стрельбы 15 750 м и массу 5730 кг, существенно превосходя Д-1 по дальности стрельбы, но при этом сильно уступая в мобильности (это орудие ближе к мощным гаубицам-пушкам). То же самое можно сказать про 149-мм итальянскую гаубицу фирмы "Ансальдо" (14 250 м, 5500 кг) и американскую 155-мм гаубицу M1 (14 600 м, 5800 кг). Французские 155-мм гаубицы Шнейдера обр. 1917 года уступали Д-1 как по дальности стрельбы (11 200 м), так и по массе (4300 кг), и к началу Второй мировой войны явно устарели, как и британские 6-дюймовые гаубицы Виккерса, созданные в 1915 году.
Характеристики и свойства боеприпасов[]
Д-1 могла стрелять всем ассортиментом 152-мм гаубичных снарядов, за исключением мортирной фугасной гранаты 53-Ф-521, стрельба которой из гаубиц М-10, Д-1 и гаубицы-пушки МЛ-20, была категорически запрещена.
При установке взрывателя осколочно-фугасной гаубичной гранаты ОФ-530 на осколочное действие её осколки разлетаются на площади 2100 м²: 70 м по фронту и до 30 м в глубину. Если взрыватель установлен на фугасное действие, то при взрыве гранаты в грунте средней плотности образуется воронка диаметром 3,5 м и глубиной около 1,2 м.
Кумулятивный снаряд 53-БП-540 пробивал под углом 90° — 250 мм, 60° — 220 мм, 30° — 120 мм; в ходе Великой Отечественной войны не применялся.
Бетонобойный снаряд 53-Г-530 с начальной скоростью 457 м/с на первом заряде проникал в удалённую на 1 км железобетонную стенку при попадании по нормали (окончательная скорость 398 м/с) на 80 см и разрывался внутри неё, обеспечивая пробитие 114 см железобетона.
Для стрельбы из гаубицы предусматривалось 8 видов метательных зарядов. Для осколочных, осколочно-фугасных и бетонобойных снарядов предназначались 7 зарядов, получаемых из полного заряда 54-Ж-536 последовательным удалением равновесных пучков пороха. Таким образом в порядке убывания мощности получались первый, второй, третий, четвёртый, пятый и шестой заряды. Для стрельбы кумулятивным снарядом 53-БП-540 предназначался "специальный" заряд.
К концу 1950-х годов из боекомплекта гаубицы Д-1 были изъяты все снаряды старых типов, и в нём остались только осколочная граната 53-О-530, осколочно-фугасная граната 53-ОФ-530, кумулятивный снаряд 53-БП-540 и бетонобойные снаряды 53-Г-530 и 53-Г-530Ш (также не исключено и наличие химических боеприпасов, но по соображениям секретности они не фигурируют в обычных таблицах стрельбы). Позже был разработан 152-мм специальный (ядерный) боеприпас (для орудия 2С5 "Гиацинт"), однако возможность его использования из Д-1 не выяснена.
Номенклатура боеприпасов[]
Индекс выстрела | Индекс снаряда | Индекс заряда | Масса снаряда, кг | Масса ВВ/ОВ, кг | Масса выстрела, кг | Начальная скорость снаряда, м/с |
Максимальная дальность стрельбы, км |
---|---|---|---|---|---|---|---|
Кумулятивные | |||||||
3ВБП1 | 53-БП-540 | 4Ж5 | 27,67 | 5,6 | 36 | 560 | 3 |
Полубронебойные | |||||||
53-ВФ-536М | А3-ПБ-35 | 54-Ж-536М | 51,07 | 3,15 | 432 | 5 | |
Бетонобойные | |||||||
53-ВГ-534 | 53-Г-530 | 54-Ж-534 | 40 | 5,1 | 405 | 10,14 | |
53-ВГ-536 | 53-Г-530 | 54-Ж-536 | 40 | 5,1 | 48 | 457 | 11,2 |
53-ВГ-536 | 53-Г-530Ш | 54-Ж-536/4Ж13 | 40 | 4,9 | 48 | 508 | 12,33 |
Осколочные | |||||||
53-ВО-534А | 53-О-530А | 54-Ж-534 | 40 | 5,31 | 405 | 10,14 | |
53-ВО-536А | 53-О-530А | 54-Ж-536/4Ж13 | 40 | 5,31 | 48 | 508 | 12,39 |
Осколочно-фугасные | |||||||
53-ВОФ-534 | 53-ОФ-530 | 54-Ж-534 | 40 | 5,83 | 405 | 10,14 | |
53-ВОФ-536 | 53-ОФ-530 | 54-Ж-536/4Ж13 | 40 | 5,83 | 48 | 508 | 12,39 |
53-ВОФ-536Р | 53-ОФ-530Р | 54-Ж-536/4Ж13 | 40 | 5,43 | 48 | 508 | 12,39 |
3ВОФ13 | 3ОФ9 | 4Ж13 | 40 | 5,43 | 48 | 508 | 12,39 |
3ВОФ101 | 3ОФ66 | 40,85 | 7,8 | 13,7 | |||
Фугасные | |||||||
53-Ф-531 | 44,91 | 5,7 | |||||
53-ВФ-534 | 53-Ф-533 | 54-Ж-534 | 40,41 | 8,0 | |||
53-ВФ-534К | 53-Ф-533К | 54-Ж-534 | 40,68 | 7,3 | |||
53-ВФ-534Н | 53-Ф-533Н | 54-Ж-534 | 41 | 7,3 | |||
53-ВФ-534У | 53-Ф-533У | 54-Ж-534 | 40,8 | 8,8 | |||
53-ВФ-534Ф | 53-Ф-533Ф | 54-Ж-534 | 41,1 | 3,9 | |||
Шрапнельные | |||||||
53-ВШ-534 | 53-Ш-501 | 54-Ж-534 | 41,16/41,83 | 0,5 | |||
53-ВШ-534Т | 53-Ш-501Т | 54-Ж-534 | 41,16 | 0,5 | |||
Осветительные | |||||||
3ВС4 | 3С1 | 4Ж13 | 40,2 | — | 48,7 | 654 | |
Химические | |||||||
53-ХС-530 | 54-Ж-536/4Ж13 | 38,8 | 508 | 12,39 | |||
53-ХС-530Д | 42,5 | 5,4 | |||||
53-ХН-530 | 54-Ж-536/4Ж13 | 39,1 | 508 | 12,39 | |||
3Х3 | 40 | 2,873 | |||||
3Х3-35 | 40 | 2,82 |
Где можно видеть[]

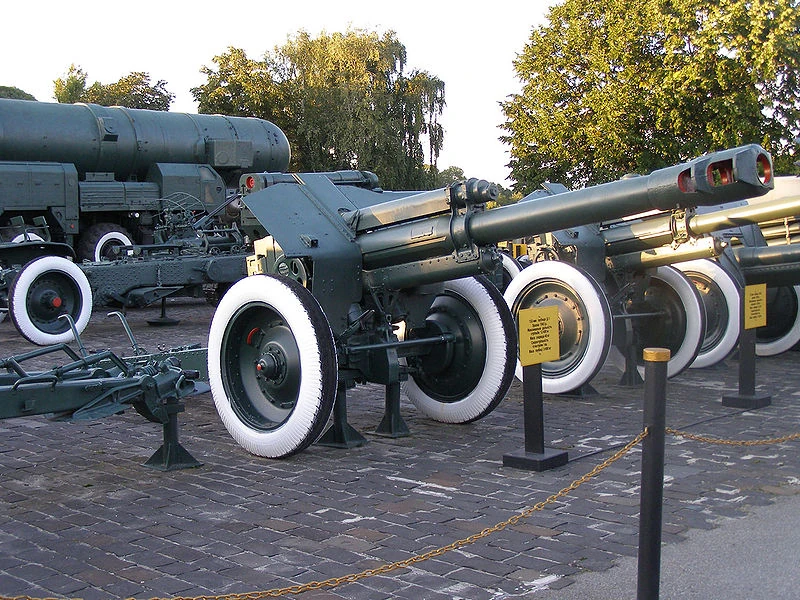

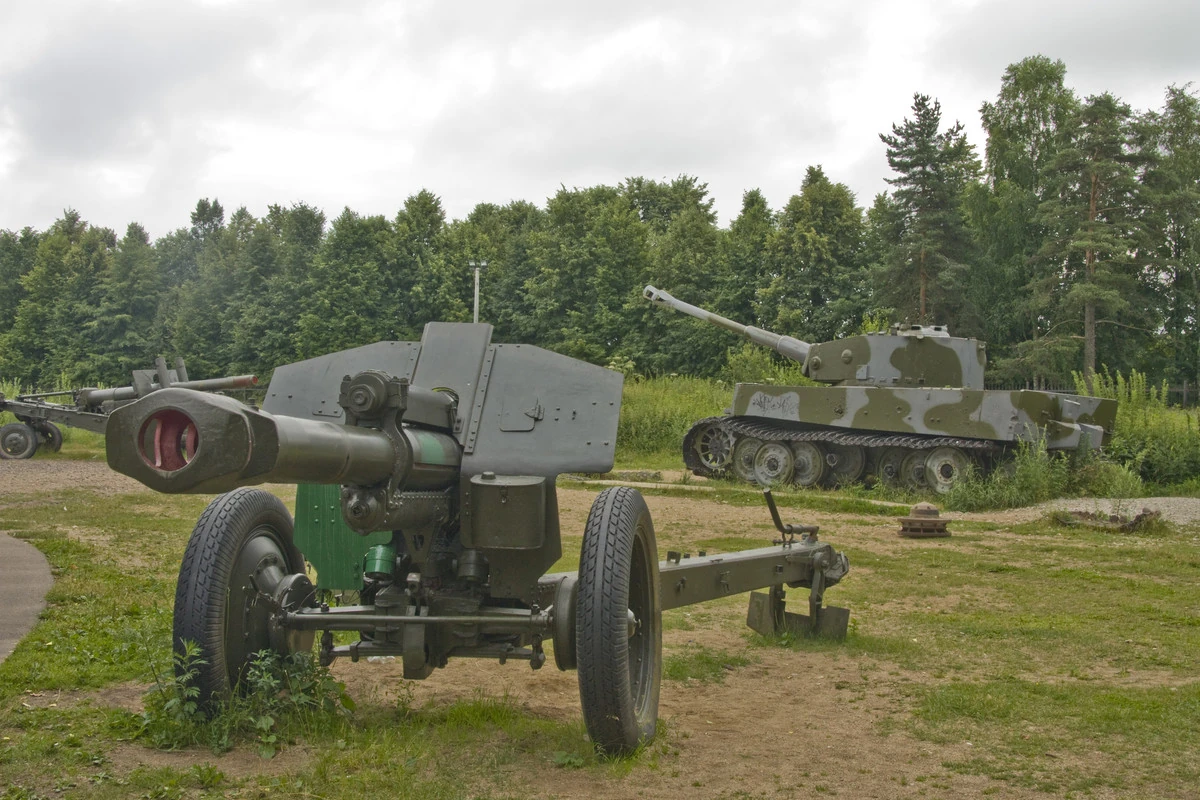

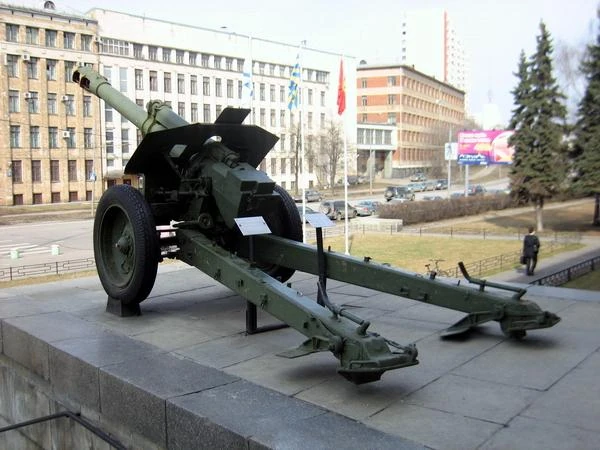

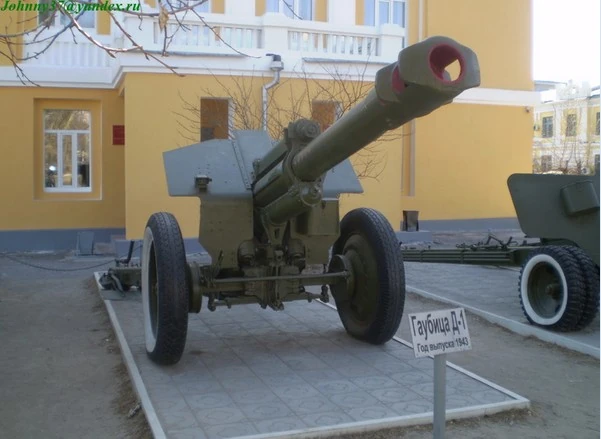

Ввиду относительно небольшого количества выпущенных орудий и менее частых их захватов противником, гаубицы Д-1 встречаются в экспозиции военных музеев несколько реже, чем другие типы орудий. Гаубицу можно видеть в Москве в Центральном музее Вооружённых Сил, перед главным входом в музей. В Санкт-Петербурге она экспонируется в Музее артиллерии и инженерных войск, в Саратове - в Саратовском государственном музее боевой славы в Парке Победы, в Севастополе — в Музее героической обороны и освобождения Севастополя на Сапун-горе (севастопольский экспонат изготовлен в марте 1946 года, к 29 июня 1959 года гаубица сделала 153 выстрела), в Киеве — в Музее Великой Отечественной войны, в Тольятти — в Техническом музее, в Верхней Пышме (Свердловская область) — в музее "Боевая слава Урала", в Астане- в Музее ВС РК. Мемориальные гаубицы Д-1 также находятся в белорусском Полоцке и Познаньской цитадели в Польше, в Волгограде это орудие входит в экспозицию Музея-панорамы "Сталинградская битва". Ещё одна гаубица установлена на постаменте на Мемориальном комплексе "Курская дуга" в Курске. Также, две гаубицы в отличном состоянии можно посмотреть в с. Хотьково Думиничского района Калужской области. Одна гаубица Д-1 стоит в селе Черепаново Новосибирской области.
Д-1 в компьютерных играх[]
В отличие от танков, разнообразие моделей артиллерийского вооружения встречается в очень ограниченном числе компьютерных игр. Одной из таких игр является пошаговая стратегия "Panzer General III". В её редакции "Scorched Earth", где действие разворачивается на Восточном фронте, игрок может комплектовать советские артиллерийские части гаубицей Д-1 (в игре она называется просто "15.2 cm how"). Там она является доступной игроку с начала Великой Отечественной войны, что является грубейшей ошибкой (следствие путаницы с гаубицей М-10), и устаревает с середины 1943 года, после появления в игре гаубицы-пушки МЛ-20, что никоим образом не соответствует действительности.
Гаубицу Д-1 можно видеть и в российских играх, в частности, в стратегиях реального времени "Блицкриг", "Sudden Strike" ("Противостояние"), "В тылу врага 2" и "Order of War". Стоит отметить, что отражение особенностей использования Д-1 в этих играх также далеко от реальности.
Операторы[]
- Армения — 2 Д-1, по состоянию на 2016 год.
- Киргизия — 16 Д-1, по состоянию на 2016 год.
- Китай — на вооружении значительное количество (2106 единиц вместе с Д-20) орудий Тип-54 (копия Д-1), по состоянию на 2016 год.
- Куба — некоторое количество, по состоянию на 2016 год.
- Мозамбик — 12 Д-1, по состоянию на 2016 год.
- Россия — 700 Д-1 на хранении, по состоянию на 2016 год.
- Руанда — 29 орудий Тип-54 (копия Д-1) в неисправном состоянии на 2016 год.
- Туркмения — 17 Д-1, по состоянию на 2016 год.
Бывшие[]
- СССР
- Афганистан — некоторое количество, по состоянию на 2007 год.
- Беларусь — 6 Д-1, по состоянию на 2007 год.
- КНДР — некоторое количество, по состоянию на 2007 год.
Интересные факты[]
- Как и у других орудий калибра 152 мм, работа заряжающего и подносчика в расчёте была очень тяжёлой — требовалось в одиночку переносить снаряды массой свыше 40 кг.
- Снаряды 53-ОФ-530, которые были разработаны в конце 1930-х годов и использовались гаубицей Д-1, пригодны для стрельбы из более современных гаубиц, состоящих на вооружении Российской армии.
- Метод изготовления бетонобойных снарядов для гаубицы Д-1 влиял на их боевые характеристики: снарядом 53-Г-530Ш можно было стрелять на полном (самом мощном) заряде, а снарядом 53-Г-530 — категорически запрещалось, во избежание его разрыва в канале ствола орудия. Максимально дозволенным для 53-Г-530 зарядом был первый, соответственно начальная скорость и глубина углубления в бетон у него были меньше, чем у 53-Г-530Ш.
- В отличие от многих других типов орудий, финской армии, по всей видимости, не удалось захватить ни одной исправной гаубицы Д-1 — в богатейшей экспозиции финского артиллерийского музея в Хямеэнлинна гаубицы Д-1 нет.
