2С1 "Гвоздика" — советская 122-мм полковая самоходная гаубица. Разработана на Харьковском заводе имени Серго Орджоникидзе. Главный конструктор шасси — А. Ф. Белоусов, 122-мм орудия 2А31 — Ф. Ф. Петров. 2С1 "Гвоздика" предназначена для подавления и уничтожения живой силы, артиллерийских и миномётных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.

История создания

В 1945 году закончилась Великая Отечественная война, к тому времени на вооружении Советского Союза состояли в основном противотанковые и штурмовые САУ. Основным применением таких САУ было непосредственное сопровождение пехоты и танков и стрельба по вражеским целям прямой наводкой. В то же время в западных странах и США имелись САУ, предназначенные для ведения огня с закрытых позиций. Постепенно самоходная артиллерия в этих странах начала вытеснять буксируемую. Незаменимость самоходной артиллерии в локальных конфликтах стала очевидна, поэтому в период с 1947 по 1953 год были проведены изыскания по созданию новых самоходных гаубиц, однако в 1955 году по указанию Н. С. Хрущёва большинство работ по самоходной артиллерии было прекращено. Некоторое время спустя Министерство обороны СССР пришло к выводам, что стратегическая ядерная война маловероятна, так как приведёт к уничтожению обеих воюющих сторон. При этом более реальными могли стать локальные конфликты с использованием тактических ядерных вооружений. В таких конфликтах самоходная артиллерия имела неоспоримое преимущество перед буксируемой.

С отставкой Н. С. Хрущёва разработка самоходной артиллерии в СССР была возобновлена. В 1965 году на базе Львовского полигона советскими войсками были проведены масштабные учения с применением артиллерийских установок времён Великой Отечественной войны. Результаты учений показали несоответствие имевшихся на вооружении самоходных артиллерийских установок требованиям современного ведения боя. С целью ликвидации отставания советской самоходной артиллерии от артиллерии стран НАТО в 1967 году выходит постановление ЦК КПСС и Совета министров СССР № 609 - 201 от 4 июля. В соответствии с этим постановлением была официально начата разработка новой 122-мм самоходной гаубицы для сухопутных войск Советской армии.

2s1
Предварительно ВНИИ-100 выполнил научно-исследовательскую работу по определению облика и базовых характеристик новой САУ. В ходе исследований были проработаны три варианта САУ. Первый — на базе шасси "Объекта 124" (в свою очередь, созданного на базе СУ-100П), второй — на базе многоцелевого транспортёра-тягача МТ-ЛБ, третий вариант на базе боевой машины пехоты БМП-1. В всех вариантах основным вооружением являлась 122-мм гаубица с баллистикой Д-30. По результатам работ было выяснено, что шасси "Объекта 124" обладает избыточной грузоподъёмностью и массой, к тому же САУ лишится возможности форсировать водные преграды вплавь. Шасси МТ-ЛБ обладало недостаточной устойчивостью при стрельбе и не имело необходимого уровня допустимых нагрузок на ходовую часть машины. Наиболее оптимальным являлось шасси боевой машины пехоты БМП-1, однако П. П. Исаков добился запрета на использование БМП-1 в качестве базового шасси.  Поэтому использовать в качестве базового было решено удлинённую и модифицированную базу многоцелевого транспортёра-тягача МТ-ЛБ. Полученные проработки легли в основу под наименованием "Гвоздика" (индекс ГРАУ — 2С1). "Гвоздика" должна была поступить на вооружение артиллерийских дивизионов мотострелковых полков для замены 122-мм гаубиц М-30 и Д-30.
Таблица ТТХ аванпроектов 2С1, выполненных во ВНИИ-100
База Объект 124 МТ-ЛБ Объект 765
Основные характеристики
Экипаж, чел. 4 4 4
Боевая масса, т 22,2 15,842 15,164
Вооружение
Марка орудия Д-30 Д-30 Д-30
Возимый боекомплект, выстр. 100 60 60
Пулемёт 1 × 7,62-мм ПКТ 1 × 7,62-мм ПКТ 1 × 7,62-мм ПКТ
Боекомплект пулемёта, патр. 2000 2000 2000
Подвижность
Марка двигателя В-59 ЯМЗ-238 УТД-20
Тип двигателя дизельный дизельный дизельный
Мощность двигателя, л. с. 520 240 300
Максимальная скорость по шоссе, км/ч 63 - 70 60 65
Запас хода по шоссе, км 500 500 500
6677977015 cd087dc6ed b
Головным разработчиком 2С1 был назначен Харьковский тракторный завод имени Серго Орджоникидзе, гаубица 2А31 (внутризаводское обозначение Д-32) проектировалась в ОКБ-9. В августе 1969 года первые четыре опытные САУ 2С1 поступили на полигонные испытания. Испытания выявили высокую загазованность боевого отделения. Одновременно, аналогичная ситуация складывалась и со 152-мм дивизионной самоходной гаубицей 2С3. В то же время для обеих самоходных артиллерийских установок были проработаны картузные варианты гаубиц. На базе 2А31 была разработана 122-мм гаубица Д-16 с картузным заряжанием. Вместо клинового затвора, цепного досылателя и зарядов в гильзе в Д-16 применялся поршневой затвор, пневматический досылатель и картузные заряды. Однако испытания показали, что недостатки у новой гаубицы Д-16 аналогичны, так как пламенность выстрелов осталась той же, при этом сохранилась та же кучность и дальность стрельбы. Кроме того, было выявлено неудобство при работе с пеналами зарядов, а также конструктивные недостатки пневматического досылателя, в результате чего, скорострельность оставалась на уровне базового орудия. Дальнейшее совершенствование конструкции Д-16 привело к созданию модернизированного образца под индексом Д-16М, который показал рост дальности стрельбы осколочно-фугасным снарядом до 18 км, благодаря увеличенной каморе и применению более мощных картузных зарядов.

В 1971 году 3 ЦНИИ в рамках НИР "Развитие" рассмотрел и провёл анализ результатов работ по картузным вариантам 122-мм и 152-мм гаубиц. Несмотря на полученные показатели, 3 ЦНИИ дал заключение о нецелесообразности ведения дальнейших изысканий по картузному варианту гаубицы 2А31. Основной причиной стало отсутствие на тот момент технического решения, позволявшего создать и ввести в эксплуатацию надёжные и безопасные заряды в жёстком картузе или сгорающей гильзе. Научно-технический задел по проведённым исследованиям было рекомендовано использовать при создании новых 122-мм осколочно-фугасных снарядов с улучшенной аэродинамической формой. Проблема же загазованности боевого отделения САУ 2С1 была решена другим способом, а именно, применением более мощного эжектора и гильз с улучшенной обтюрацией. В 1970 году постановлением ЦК КПСС и Совета министров СССР № 770 - 249 от 14 сентября, после доработок, самоходная артиллерийская установка 2С1 "Гвоздика" была принята на вооружение Советской армии. В 1972 году прошла государственные испытания и была принята на вооружение парашютная платформа 4П134, обладавшая полётной массой с грузом до 20,5 т. На этой платформе при помощи пятикупольной парашютной системы ПС-9404-63Р планировалось осуществлять десантирование самоходных гаубиц 2С1. Система в составе платформы 4П134, парашютной системы ПС-9404-63Р и САУ 2С1 прошла полный цикл испытаний, но на вооружение ВДВ не поступила в связи с разработкой 122-мм самоходной гаубицы 2С2 "Фиалка".

Серийное производство и модификации

Сравнительная таблица ТТХ различных модификаций САУ 2С1
2С1 2С1М 2С1М1 2С34 Rak-120
Страна-разработчик Россия Россия (СССР) Польша Польша (ПНР) Россия Россия Россия Россия Польша Польша
Начало серийного производства 1970 1971 2003 2008 опытная
Боевая масса, т 15,7 15,7 15,7 16 16
Индекс орудия 2А31 2А31 2А31 2А80-1
Калибр орудия, мм 121,92 121,92 121,92 120 120
Длина ствола, клб. 35 35 35
Углы , град −3...+70 −3…+70 −3...+70 −2...+80 +45...+85
Возимый боезапас, выстр. 40 40 40 40 60
Минимальная дальность стрельбы
ОФС/ОФМ, км
4,2/— 4,2/— 4,2/— 1,8/0,5 —/0,5
Максимальная дальность стрельбы
ОФС/ОФМ, км
15,2/— 15,2/— 15,2/— 13/7,5 —/12
Максимальная дальность стрельбы
АР ОФС, км
21,9 21,9 21,9 17,5
Максимальная дальность стрельбы
УАС, км
13,5 13,5 13,5 12 10
Калибр зенитного пулемёта, мм 7,62
Модель двигателя ЯМЗ-238 SW-680T ЯМЗ-238 ЯМЗ-238 SW-680T
G06678 9376678
Серийное производство началось в 1971 году и закончилось в конце 1991 года, кроме СССР, САУ 2С1 выпускалась по лицензии в Польше с 1971 года и Болгарии с 1979 года. В процессе выпуска польский вариант "Гвоздики" модернизировался. Вариант 2С1М Goździk оснащался дизельным двигателем SW680T, новыми опорными катками и изменёнными гидродинамическими щитками для движения по воде. САУ 2С1 болгарского производства поступали на вооружение Советской армии и, кроме худшего качества изготовления, ничем не отличались от советского образца 2С1. Всего за годы производства было изготовлено более 10 000 единиц 2С1. После прекращения производства, в Польше и России были разработаны модернизированные варианты. В России разработана модернизированная версия 2С1М1 с установкой 1В168-1, в Польше разработана версия 2C1T Goździk с установкой TOPAZ. В 2003 году разработано, а с 2008 года поступило на вооружение Российской армии самоходное артиллерийское орудие 2С34 "Хоста", представляющее модернизацию САУ 2С1, гаубица 2А31 была заменена на орудие 2А80-1. Кроме того, на башенку командира установлен 7,62-мм пулемёт ПКТ. В 2008 - 2009 годах польским военно-промышленным комплексом создана опытная модернизация САУ 2С1 под обозначением Rak-120. Орудие 2А31 было заменено на 120-мм гладкоствольный миномёт, оборудованный автоматом заряжания. Возимый боекомплект увеличен с 40 выстрелов до 60, однако какие-либо данные о начале серийного производства этой модификации отсутствуют.

Кроме базовых модификаций, произведённых в СССР и Польше, существуют другие версии САУ "Гвоздика". В Румынии в 1980-х годах разработан вариант САУ 2С1, получивший обозначение Model 89. От 2С1 он отличается базовым шасси. Вместо модифицированной базы МТ-ЛБ использовано шасси БМП MLI-84. В 1996 году Иранским военно-промышленным комплексом была изготовлена, а с 2002 года запущена в массовое производство 122-мм самоходная гаубица Raad-1 (араб. Гром-1). От 2С1 иранская САУ отличается базовым шасси, вместо МТ-ЛБ используется иранская БМП Boragh.

Конструкция

Броневой корпус и башня

Самоходная гаубица 2С1 "Гвоздика" выполнена по ставшей классической для самоходной артиллерии башенной схеме. Корпус машины сварен из стальных броневых катанных листов, полностью герметичен и позволяет осуществлять преодоление водных преград вплавь. Корпус разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое. В передней части корпуса по правому борту расположено моторно-трансмиссионное отделение. Слева от него находится место механика-водителя с органами управления шасси. В средней и кормовой частях корпуса располагается боевое отделение. На крыше корпуса на шариковый погон установлена сварная башня с вращающейся корзиной боевого отделения. В башне установлено орудие, а также места экипажа. По правому борту размещается сидение заряжающего, а также укладки под гильзы с зарядами, по левому борту в передней части башни установлено сидение наводчика и прицельные приспособления. За наводчиком размещено место командира САУ. Место командира оборудовано поворотной башенкой, установленной на крыше башни. В нише башни установлены две укладки с зарядами и снарядами для кумулятивных боеприпасов. В кормовой части корпуса установлены укладки под снаряды и заряды основного орудия. Подача в укладки может осуществляться с грунта через специальный кормовой люк. Бронирование САУ 2С1 обеспечивает противопульную и противоосколочную защиту экипажа. Толщина листов корпуса и башни достигает 20 мм.

Вооружение

0 6485d 59fc072d XL
Основным вооружением САУ 2С1 является 122-мм гаубица 2А31. Орудие полностью унифицировано по баллистическим характеристикам и используемым боеприпасам со 122-мм буксируемой гаубицей Д-30. Ствол 2А31 состоит из трубы, казённика, эжектора и дульного тормоза. Длина трубы составляет 4270 мм. На внутренней части ствола на длине 3400 мм выполнено 36 нарезов с прогрессивной крутизной начиная от 3°57′ и заканчивая 7°10′. Длина зарядной каморы составляет 594 мм. Полная масса ствольной группы — 955 кг. Затвор орудия вертикально-клиновой, оснащён полуавтоматическим механизмом повторного взведения. На клине установлен лоток с удержником, который предотвращает выпадения снаряда из ствола на больших углах возвышения, а также облегчает ручное заряжание. При открытии затвора, удержник автоматически утапливается в клин и не препятствует экстракции гильзы. Полная масса затворной группы составляет 35,65 кг.

Противооткатные устройства состоят из гидравлического тормоза отката веретённого типа заправленного жидкостью "Стеол-М" или "ПОЖ-70" и пневматического накатника, заправленного азотом или воздухом. Для стравливания давления при работе в различных температурных диапазонах, на тормозе отката установлен компенсатор пружинного типа. Цилиндры тормоза отката закреплены в казённике орудия. Максимальная длина отката составляет 600 мм. Труба орудия скреплена с люлькой, состоящей из двух обойм. В передней обойме находится кожух с закреплёнными цилиндрами противооткатных устройств. В средней части расположены крепления для бронемаски с цапфами. К задней части люльки смонтировано ограждение. На правой щеке для командира имеется механизм блокировки ручного спуска орудия, на левой — система рычагов с ручным спуском. Между щёками установлена откидная часть ограждения с электромеханическим механизмом досылания.

Применяемые боеприпасы

В основной боекомплект гаубицы 2А31 входят осколочно-фугасные снаряды 3ОФ56 и 3ОФ56-1 с контактным взрывателем РГМ-2М, 3ОФ7 и 3ОФ8 с радиовзрывателем АР-30, а также снаряды 3ОФ24, 3ОФ24Ж, 53-ОФ-462 и 53-ОФ-462Ж, которые могут комплектоваться как контактными взрывателями РГМ2 или В-90, так и радиовзрывателями АР-5. Снаряды обладают начальной скоростью на полном заряде 690 м/с и максимальной дальностью стрельбы в 15,2 км. Для 2С1 разработаны корректируемые снаряды "Китолов-2М", имеющие возможность поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ. Кроме того, предусмотрено использование осветительных и дымовых снарядов, а также снарядов-постановщиков радиопомех. Для борьбы с бронированной техникой в штатном боекомплекте 2С1 имеются 5 кумулятивных вращающихся боеприпасов 3БП1. Боеприпас способен пробивать 180-мм гомогенную броневую сталь на расстояниях до 2 км. Кроме того, стрельба по бронированным целям может вестись невращающимися кумулятивными снарядами 3БК6 и 3БК13 (пробивающими соответственно 400 и 460 мм гомогенной броневой стали).

Для борьбы с живой силой противника в боекомплекте САУ 2С1 имеется шрапнельный снаряд 3Ш1, оснащённый поражающими стреловидными элементами, которые при разрыве боеприпаса разлетаются под углом 24°. Кроме того, для 122-мм гаубиц М-30 и Д-30 в СССР были разработаны осколочно-химические и химические снаряды, снаряжённые различными отравляющими веществами. Для повышения максимальной дальности стрельбы в Хорватии был разработан новый 122-мм артиллерийский снаряд M95 с зарядом "super charge", благодаря которому снаряд разгоняется до и имеет максимальную дальность стрельбы в 17,133 км. В 1997 году был разработан активно-реактивный осколочно-фугасный 122-мм снаряд с готовыми нарезами, позволяющий увеличить максимальную дальность стрельбы 2С1 до 21,9 км.

Характеристики основных применяемых боеприпасов САУ 2С1

Индекс снаряда Страна-разработчик Масса снаряда, кг Масса (ВВ/ОВ), кг Марка взрывателя Начальная скорость снаряда,  Максимальная дальность стрельбы, км Год принятия на вооружение
Кумулятивные
3БК6(М) Россия Россия (СССР) 21,63 ГПВ-2 680 2 1968
3БК13 Россия Россия(СССР) 18,2 1,8 В-15 726 1 1981
3БП1 Россия Россия (СССР) 14,08 ГПВ-3, ГКН 740 2
Осколочно-фугасные
53-ОФ-462(Ж) Россия Россия (СССР) 21,7 3,67 РГМ-2, В-90, АР-5 690 15,2 1930-е
3ОФ7/3ОФ8 Россия Россия (СССР) 21,7 2,98 АР-30 690 15,2
3ОФ24(Ж) Россия Россия (СССР) 21,76 3,97 РГМ-2, В-90, АР-5 690 15,2 1970-е
3ОФ56(-1) Россия Россия (СССР) 21,76 4,05 РГМ-2М 690 15,2 1982
122 mm HE Иран Иран 20,5 M577, M572 565 15,6
Type 54 Китай Китай 21,7 3,5 Liu-4 690 15,2
Type 83 Китай Китай 618 15,6
Пакистан Пакистан 21,7 3,52 Liu-4 690 15,2
Румыния Румыния 21,7 3,528 РГМ-2, В-90, АР-5 690 15,2
M95 Хорватия Хорватия РГМ-2, M557, M572 718 17,133
ERBB 122 HB Хорватия Хорватия/Китай Китай 735 20,05...21,9 1997
Управляемые
Китолов-2М Россия Россия 28 5,3 13,5
Шрапнельные
3Ш1 Россия Россия (СССР) 21,76 2,075 ДТМ-75 15,2
Химические
53-ХСО-462Д Россия Россия (СССР) 23,1 3,3
53-ХСО-463Б Россия Россия (СССР) 22,2 1,325 690 15,2
Дымовые
3Д4(М) Россия Россия (СССР) 21,76 РГМ-2 690 15,2
Осветительные
53-С-463(Ж) Россия Россия (СССР) 21,96 Т-7 687 15,2
3С4(Ж) Россия Россия (СССР) 22,01 Т-90
Агитационные
3А1(Д) (Ж) (ДЖ) Россия Россия (СССР) 21,5 Т-7 697 15,2
Постановщик помех КВ/УКВ
Россия Россия/Болгария Болгария 15

Средства наблюдения и связи

7 2s1gvozdika 3
Для наведения орудия, осуществления разведки местности днём и в ночной период времени, в командирской башенке установлен комбинированный прицел ТКН-3Б с прожектором ОУ-3ГА2, а также два призменных перископических прибора наблюдения ТНПО-170А. Место наводчика оборудовано артиллерийским панорамным прицелом 1ОП40 для стрельбы с закрытых огневых позиций и прицелом прямой наводки ОП5-37 для ведения огня по наблюдаемым целям. В правой части башни, перед люком заряжающего установлен вращающийся прибор наблюдения МК-4. Место механика водителя оборудовано двумя призменными приборами наблюдения ТНПО-170А с электрообогревом, а также прибором ночного видения ТВН-2Б для вождения в ночных условиях. Перед местом механика-водителя находится смотровое стекло с электрообогревом и защитной броневой крышкой.

Внешняя радиосвязь поддерживается радиостанцией Р-123М. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 28 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи Р-124.

Двигатель и трансмиссия

В 2С1 установлен V-образный 8-цилиндровый четырёхтактный дизельный двигатель ЯМЗ-238Н жидкостного охлаждения с газотурбинным наддувом мощностью 300 л. с.

Трансмиссия механическая, двухпоточная, с двумя планетарно-фрикционными механизмами поворота. Имеет шесть передних и одну заднюю передачу. Максимальная теоретическая скорость движения на шестой передней передаче составляет 61,5 км/ч. На задней передаче обеспечивается скорость движения до 6,3 км/ч.

Ходовая часть

Ходовая часть 2С1 представляет собой модифицированное шасси многоцелевого транспортёра-тягача МТ-ЛБ. Для того чтобы ходовая часть могла обеспечить заданные параметры, конструкция ходовой МТ-ЛБ подверглась существенной переработке. По сравнению с базовой машиной в ходовую часть введена дополнительная пара опорных катков. Таким образом, ходовая часть состоит из семи пар обрезиненных опорных катков. В задней части машины находятся направляющие колёса, в передней — ведущие. Гусеничная лента состоит из мелких звеньев с шарнирами, соединёнными пальцами. Ширина каждого трака 350 мм при шаге 111 мм. Подвеска 2С1 — индивидуальная торсионная. На первом и седьмом опорных катках установлены двусторонние гидроамортизаторы.

Машины на базе

Советские

Самоходные артиллерийские установки и боевые машины

2s145
  • 2С8 "Астра" — опытный 120-мм самоходный миномёт. Проектировался для оснащения батальонов сухопутных войск Советской армии. Работы по этой машине были прекращены в связи с созданием нового нарезного полуавтоматического орудия 2А51. В июле 1977 года на межотраслевом совещании было подписано решение о закрытии работ по самоходному миномёту "Астра" и подготовке решения об открытии новой работы по созданию 120-мм самоходного артиллерийского орудия 2С17 "Нона-СВ".
  • 2С15 "Норов" — опытная 100-мм самоходная противотанковая пушка. Предназначалась для борьбы с танками противника. В результате затягивания и переноса сроков первые опытные образцы были готовы только к 1983 году. К моменту завершения испытаний на вооружении стран НАТО находили уже более совершенные танки, против которых 100-мм противотанковая пушка 2С15 была малоэффективна. Поэтому работы были закрыты, а САУ на вооружение принята не была.
  • 2С17 "Нона-СВ" — опытное 120-мм самоходное артиллерийское орудие. Проектировалось как замена самоходному миномёту 2С8. Однако в связи с началом работ по созданию более совершенного автоматизированного САО 2С31 работы по 2С17 были закрыты.
  • 9П139 "Град-1" — гусеничный вариант боевой машины полковой РСЗО "Град-1". Разработка проводилась в Государственном конструкторском бюро компрессорного машиностроения Министерства авиационной промышленности СССР под руководством главного конструктора А. И. Яскина. Машина была спроектирована в 1974 году. В 1976 году была принята на вооружение, а затем была создана небольшая серийная партия машин. Полномасштабное производство боевых машин 9П139 планировалось организовать в Болгарии, однако серийное производство освоено не было.

Инженерные и специализированные машины

1319595943 0 3268e 83dc0bbb orig

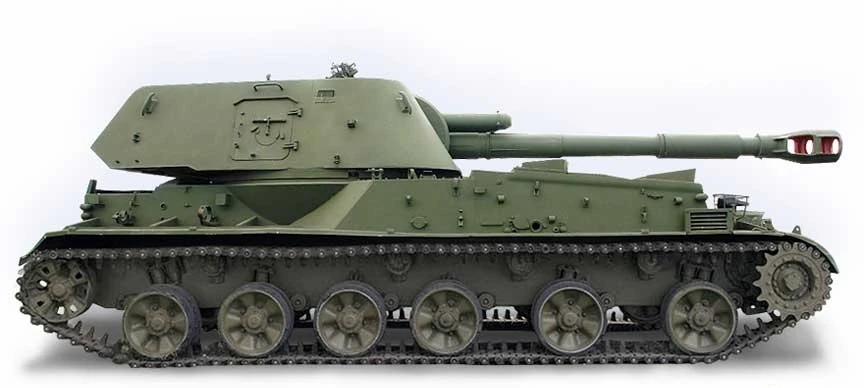

САО 2С34 "Хоста".

  • УР-77 "Метеорит" — установка разминирования, проделывания ходов в противотанковых минных полях во время боя. Серийно производилась с 1978 года взамен УР-67.
  • "Объект 29" — многоцелевое гусеничное лёгкое шасси, отличается от базового шасси 2С1 элементами электрооборудования и размещением ЗИП.
  • 2С1-Н — многоцелевой транспортёр-тягач, изготавливается на базе гусеничных шасси САУ 2С1, в процессе капитального ремонта. Предназначается для перевозки людей и грузов в закрытом салоне.

Иностранные

  • БМП-23 — болгарская боевая машина пехоты с установкой 23-мм пушки 2А14 и ПТРК 9К11 "Малютка" в двухместную башенку. Машина базируется на шасси МТ-ЛБ с использованием компонентов шасси САУ 2С1.
  • LPG (сокр. от Lekkie Podwozie Gąsienicowe, пол. Лёгкая гусеничная машина) — машина управления огнём артиллерии. Эта гусеничная машина используется для управления САО "Krab" и "Rak", а также в качестве медицинской машины и машины поддержки.
  • ХТЗ-26Н — снегоболотоход украинского производства на базе демилитаризованного шасси 2С1. Предназначен для монтажа специального оборудования и работы в условиях бездорожья.
  • ТГМ-126-1 — транспортная гусеничная машина на шасси 2С1 украинского производства.

Операторы

Современные

800px-2S1 operators map.svg

Операторы 2С1.

  • Азербайджан Азербайджан — 46 единиц 2С1, по состоянию на 2013 год.
  • Алжир Алжир — 140 2С1, по состоянию на 2013 год, всего поставлено 145 единиц.
  • Ангола Ангола — некоторое количество, по состоянию на 2013 год.
  • Армения Армения — 10 единиц 2С1, по состоянию на 2013 год.
  • Белорусь Беларусь — 198 единиц 2С1, по состоянию на 2013 год, всего поставлено 239 единиц.
  • Болгария Болгария — 48 единиц 2С1, по состоянию на 2013 год, всего поставлено 686 единиц.
  • Босния и Герцеговина Босния и Герцеговина — 24 единицы 2С1, по состоянию на 2013 год.
  • Венгрия Венгрия — более 153 единиц 2С1 на хранении, по состоянию на 2010 год.
  • Вьетнам Вьетнам — количество и статус неизвестны.
  • Демократическа Республика Конго Демократическая Республика Конго — 6 единиц 2С1, по состоянию на 2013 год.
  • Иран Иран — 60 единиц 2С1, по состоянию на 2013 год.
  • Йемен Йемен — 25 единиц 2С1, по состоянию на 2013 год.
  • Казахстан Казахстан — 120 единиц 2С1, по состоянию на 2013 год.
  • Киргизия Киргизия — 18 единиц 2С1, по состоянию на 2013 год.
  • Конго Конго — 3 единицы 2С1, по состоянию на 2013 год.
  • Куба Куба — 40 единиц 2С1 и 2С3, по состоянию на 2013 год.
  • Ливия Ливия — некоторое количество 2С1, по состоянию на 2013 год, всего поставлено 162 единицы 2С1.
  • Польша Польша — 204 единицы 2С1, по состоянию на 2013 год, всего поставлено 533 единицы 2С1.
  • Россия Россия:
  • Румыния Румыния — 6 единиц 2С1 и 18 единиц Model 89, по состоянию на 2013 год, всего поставлено 48 единиц 2С1.
  • Сербия Сербия — 67 единиц 2С1, по состоянию на 2013 год, всего поставлено 75 единиц 2С1.
  • Сирия Сирия — 400 единиц 2С1, по состоянию на 2013 год.
  • Словакия Словакия — 1 САУ 2С1 на вооружении и 45 единиц на хранении, по состоянию на 2010 год, всего поставлена 51 единица 2С1.
  • Судан Судан — 10 единиц 2С1, по состоянию на 2013 год.
  • США США — 19 единиц 2С1 поставлены в период с 1992 по 2010 год, точное назначение поставок неизвестно, официально поставлялись для обучения; возможно, с целью изучения конструктивных решений.
  • Туркмения Туркмения — 40 единиц 2С1, по состоянию на 2013 год.
  • Узбекистан Узбекистан — 18 единиц 2С1, по состоянию на 2013 год.
  • Украина Украина:
  • Угурвай Уругвай — 6 единиц 2С1, по состоянию на 2013 год.

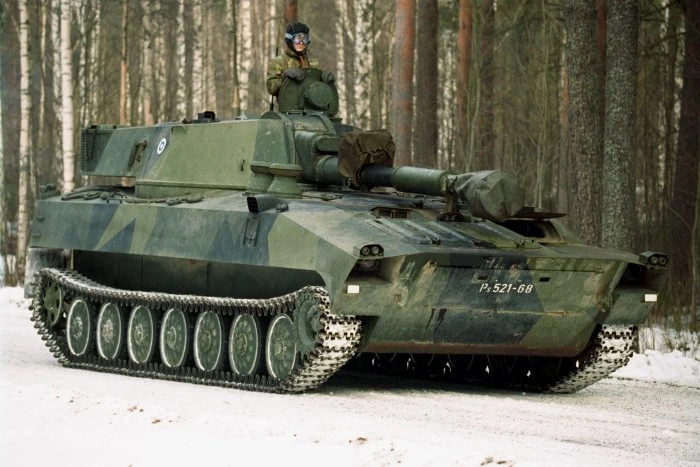

  • Финляндия Финляндия — 36 единиц 2С1 (используются под обозначением PsH 74), по состоянию на 2013 год.
  • Хорватия Хорватия — 8 единиц 2С1, по состоянию на 2013 год, всего поставлено 30 единиц 2С1.
  • Чад Чад — 2 единицы 2С1, по состоянию на 2013 год.
  • Эритрея Эритрея — 32 единицы 2С1, по состоянию на 2013 год.
  • Эфиопия Эфиопия — некоторое количество, по состоянию на 2013 год, всего поставлено 82 единицы 2С1.
  • Южная Осетия Южная Осетия — 42 единицы 2С1 и 2С3, по состоянию на 2008 год.
  • Южный Судан Южный Судан — 12 единиц 2С1, по состоянию на 2013 год.

Бывшие

Video-регистратор-танки-стрельба-1018294
  • Афганистан Афганистан — всего поставлено 15 единиц 2С1.
  • Германия Германия (ГДР) — 374 единицы 2С1 поставлено из СССР в период с 1979 по 1989 год.
  • Грузия Грузия — 20 единиц 2С1, по состоянию на 2008 год.
  • Египет Египет — всего поставлено 76 единиц 2С1.
  • Зимбабве Зимбабве — всего поставлено 12 единиц 2С1.
  • Ирак Ирак — 50 единиц 2С1 поставлено из СССР в период с 1979 по 1980 год, ещё 100 единиц 2С1 поставлено в период с 1987 по 1989 год. С 2006 года сняты с вооружения.
  • Словения Словения — всего поставлено 8 единиц 2С1.
  • Того Того — всего поставлено 6 единиц 2С1.
  • Германия Германия — 372 единицы 2С1 получены после объединения с ГДР. Из них: 228 единиц продано в Швецию на запчасти для МТ-ЛБу, 72 единицы 2С1 проданы в Финляндию, 50 единиц использовано в качестве мишеней на полигонах, 11 единиц продано в США, остальные, возможно, на хранении или подверглись демилитаризации.
  • Чехия Чехия — всего поставлено 49 единиц 2С1.
  • Чехия Чехия (Чехословакия) — 150 единиц 2С1 поставлено из СССР или ПНР в период с 1980 по 1987 год.
  • Сербия Сербия (Югославия) — 100 единиц 2С1 поставлено из СССР в период с 1982 по 1983 год, перешли к образовавшимся после распада государствам.
  • Йемен Йемен (НДР Йемен) — 50 единиц 2С1 поставлено из СССР в 1989 году.

Служба и боевое применение

Организационная структура

1319595957 0 32688 c752cd21 orig
Самоходная гаубица 2С1 поступала на вооружение артиллерийских дивизионов мотострелковых и танковых полков Сухопутных войск СССР на замену 122-мм гаубицам М-30 и Д-30. Стандартный дивизион насчитывал по 3 батареи из шести самоходных орудий 2С1 (итого 18 орудий в дивизионе).

Боевое применение

Боевое крещение самоходная гаубица 2С1 приняла во время войны в Афганистане. Тактика применения сводилась к выдвижению батарей 2С1 вслед за штурмовыми группами и уничтожению обнаруживаемых огневых точек противника огнём прямой наводкой. Подобная тактика существенно снижала потери советских войск. Во время сопровождения на сложных участках местности огневая поддержка осуществлялась специальным резервными батареями 2С1. Командование батареями 2С1 осуществляли командиры и артиллерийские взводы, обеспечивавшие усиление мотострелковых батальонов и рот. Одним из самых известных эпизодов применения для 2С1 стала операция по захвату районов Шингар и Хаки-Сафед. В 1986 году 2С1 использовались во время наступления на противника в провинции Кандагар. Взводы самоходных гаубиц осуществляли огневую поддержку батальонов. Всего в ходе наступления взвод САУ 2С1 уничтожил 7 целей противника. В целом по результатам первого боевого применения САУ 2С1 хорошо себя зарекомендовали.

Во время Первой чеченской кампании САУ 2С1 применялась федеральными войсками, кроме того, известен факт захвата в период с 1992 по 1993 год чеченскими сепаратистами нескольких САУ "Гвоздика" с боекомплектом; во время боёв за Грозный захваченные "Гвоздики" использовались сепаратистами. Во время Второй чеченской кампании применялись федеральными войсками. Так, например, самоходные гаубицы 2С1 морской пехоты осенью 1999 года осуществили артиллерийскую поддержку 100-й дивизии особого назначения внутренних войск России.

"Гвоздики" использовались приднестровской гвардией в июне 1992 года во время Приднестровского конфликта. В 1990-х годах 2С1 применялась в югославских войнах различными сторонами конфликта. В августе 2008 года несколько самоходных артиллерийских установок 2С1 в исправном состоянии находилось на вооружении вооружённых сил Южной Осетии, однако имело ли место боевое применение этих САУ, неизвестно. В 2014 году в ходе вооружённого конфликта на востоке Украины САУ 2С1 использовались войсками Украины и Новороссии.

2s185885
В начале ирано-иракской войны Ираку из СССР были поставлены САУ 2С1 и 2С3, которые составили основу иракских артиллерийских группировок. В 1991 году во время операции "Буря в пустыне" САУ 2С1 применялись иракскими войсками. В целом опыт применения Ираком артиллерии (в том числе самоходных гаубиц 2С1 и 2С3, а также РСЗО БМ-21) оценивался как негативный, что способствовало, в свою очередь, появлению мифа, что советская артиллерия неэффективна. Однако при оценке действий иракской артиллерии не принималось во внимание, что система управления войсками и оснащение артиллерийских группировок иракских сил не соответствовали советским стандартам того времени. В 2011 году в ходе гражданской войны в Ливии САУ 2С1 использовались правительственными войсками.

Оценка машины

Сравнительная таблица ТТХ 2С1 с артиллерийскими системами следующего поколения

2С1 2С18 2С31
Год принятия на вооружение 1970 опытная 2010
Боевая масса, т 15,7 18,7 19,08
Экипаж, чел. 4 4 4
Калибр орудия, мм 121,92 152,4 120
Марка орудия 2А31 2А63 2А80
Тип орудия гаубица гаубица пушка-гаубица-миномёт
Углы ВН, град −3…+70 −4…+70 −4…+80
Углы ГН, град 360 360 360
Возимый боезапас, выстр. 40 70
Минимальная дальность стрельбы
ОФС, км
4,2 4,0 0,5
Максимальная дальность стрельбы
ОФС, км
15,2 15,2 13,0
Масса ОФС, кг 21,76 43,56 20,5
Боевая скорострельность, выстр/мин 4 - 5 6 - 8 8 - 10
Калибр зенитного пулемёта, мм 7,62 7,62
Максимальная скорость по шоссе, км/ч 60 70 70
Максимальная скорость на плаву, км/ч 4,5 10 10
Запас хода по шоссе, км 500 600 600

В 1970-е годы Советским Союзом была предпринята попытка переоснащения Советской армии новыми образцами артиллерийского вооружения. Первым образцом стала самоходная гаубица 2С3, представленная общественности в 1973 году, за ней последовали: 2С1 в 1974 году, 2С4 в 1975 году, и в 1979 году были представлены 2С5 и 2С7. Благодаря новой технике Советский Союз существенно повысил живучесть и маневренность своих артиллерийских войск; кроме того, по оценкам западных специалистов, именно самоходные гаубицы 2С1 и 2С3 позволяли реализовать военную доктрину СССР по уничтожению средств доставки ядерного оружия ещё до того, как командование сил НАТО успеет принять решение о его использовании.

Сравнительная таблица ТТХ 2С1 с зарубежными аналогами
Россия Россия (СССР)
2С1
Франция Франция
AMX-105B
США США
M108
Великобритания Великобритания
FV433
Китай Китай
Тип 85
Япония Япония
Тип 74
Начало серийного производства 1970 1960 1962 1964 1975
Боевая масса, т 15,7 17 20,97 16,56 16,5 16,3
Экипаж, чел. 4 5 5 4 6 4
Калибр орудия, мм 121,92 105 105 105 121,92 105
Длина ствола, клб. 35 30 30 35
Углы ВН, град −3…+70 −4…+70 −6…+75 −5…+70 −5…+70
Углы ГН, град 360 360 360 360 45
Возимый боезапас, выстр. 40 37 86 40 40 30
Максимальная дальность стрельбы
ОФС, км
15,2 15 11,5 17 15,3 11,27
Максимальная дальность стрельбы
АР ОФС, км
21,9 15 21,0 14,5
Максимальная дальность стрельбы
УАС, км
13,5
Масса ОФС, кг 21,76 16 15 16,1 21,76 15
Боевая скорострельность, выстр/мин 4 - 5 до 8 до 10 до 12 4 - 6
Калибр зенитного пулемёта, мм 7,5/7,62 12,7 7,62 12,7
Максимальная скорость по шоссе, км/ч 60 60 56 48 60 50
Максимальная скорость на плаву, км/ч 4,5 6,43 5 6 6
Запас хода по шоссе, км 500 350 350 390 500 300
2s3
К моменту начала серийного производства САУ 2С1 на вооружении стран НАТО уже находились 105-мм самоходные артиллерийские установки аналогичного класса. Французские AMX-105B на базе лёгкого танка AMX-13 представляли собой закрытые САУ с круговым обстрелом. Машины были оборудованы механизмом заряжания, благодаря чему обеспечивалась максимальная скорострельность до 8 выстрелов в минуту (против 4 - 5 у 2С1). Для стрельбы применялись 16-и килограммовые фугасные снаряды с начальной скоростью 670 м/с и максимальной дальностью стрельбы 15 км, однако эти САУ были изготовлены лишь небольшой серийной партией и широкого распространения не получили. Английские САУ FV433 изготавливались на базе универсального гусеничного шасси FV430. Аналогично 2С1, FV433 представляла собой легкобронированную самоходную гаубицу с круговым обстрелом. Для стрельбы используются 105-мм осколочно-фугасные снаряды L31 массой 16,1 кг и максимальной дальностью стрельбы в 17 км (против 15,2 км у 2С1). Помимо осколочно-фугасных, могут также применяться шрапнельные снаряды L42 массой 10,49 кг, осветительные L43, а также дымовые снаряды L37, L38 и L41. Заряжание САУ раздельное полуавтоматическое — снаряд досылается в канал ствола механизмом заряжания, заряд вкладывается заряжающим. Скорострельность САУ FV433 может достигать 12 выстрелов в минуту (против 4 - 5 у 2С1). По подвижности и запасу хода на марше английская САУ уступает "Гвоздике", обеспечивая максимальную скорость по шоссе 48 км/ч и запас хода 390 км. К моменту принятия на вооружение 2С1 серийное производство FV433 было уже закончено.

В Китае предпринимались попытки создания аналога 2С1, под обозначением Тип 85 (иногда фигурирует под обозначением Тип 54-II). Самоходная гаубица представляла собой шасси бронетранспортёра Тип 85, на которое устанавливается верхний станок гаубицы Д-30, при этом углы наведения ограничены от −22,5 до +22,5 градусов по горизонту. В 1990-е Тип 85 был заменён на закрытую САУ Тип 89, выполненную по типу 2С1. В 1975 году в Японии было начато производство 105-мм САУ Тип 74, однако выпуск был непродолжительным и составил всего 20 единиц, после чего по аналогии с США было решено сконцентрироваться на изготовлении 155-мм артиллерии.

На Ближнем Востоке египетские и сирийские войска для восполнения пробела в самоходной артиллерии использовали шасси устаревших танков Т-34, на которые устанавливалась гаубица Д-30. Эрзац-САУ получила наименование Т-34/122. По сравнению с 2С1, Т-34/122 была в два раза тяжелее и не могла преодолевать водные препятствия вплавь, угол горизонтального наведения был ограничен 12 градусами, однако при этом возимый боезапас составлял 100 выстрелов. С началом поставок 2С1 в Сирию из СССР, САУ Т-34/122 были вытеснены сначала из элитных подразделений, а потом и вовсе были отправлены на хранение.

2s1 gvosdika 4
Назначение и внешний вид 2С1 напоминают её аналог — самоходную гаубицу M108. На момент принятия на вооружение в 1970 году 2С1 превосходила M108 по основным параметрам: дальности стрельбы ОФС (15,2 км против 11,5), запасу хода (500 км против 350), скорости движения (60 км/ч против 56), была легче на 5270 кг, но при этом максимальная скорострельность гаубицы 2А31 составляла 4 - 5 выстрелов в минуту против 10 у M103. Однако производство M108 к моменту принятия на вооружение САУ 2С1 уже было закончено, так как Министерство обороны США сочло возможности по дальнейшей модернизации 105-мм гаубиц ограниченными, а саму машину неоправданно дорогостоящей, и предпочло сосредоточиться на изготовлении 155-мм самоходной гаубицы M109. Осколочно-фугасное действие у цели 122-мм снарядов приблизительно равнялось 105-мм снарядам. Приведённая площадь поражения открыто расположенной живой силы в положении лёжа у 122-мм снаряда 53-ОФ-462 составляла 310 м² против 285 м² у фугасного 105-мм снаряда M1. В начале 1970-х годов на вооружение 122-мм гаубиц 2С1, Д-30 и М-30 поступили новые боеприпасы 3ОФ24. Вместо тротила в качестве взрывчатого вещества был использован состав A-IX-2, благодаря чему эффективность снарядов 3ОФ24 по сравнению с 53-ОФ-462 была увеличена в 1,2 - 1,7 раза. С 1982 года на вооружение 122-мм гаубичных систем поступил снаряд 3ОФ56 и 3ОФ56-1 повышенного могущества.

Из положительных качеств, западными специалистами отмечается высокая маневренность и сравнительно небольшая масса САУ, позволяющая осуществлять применение 2С1 совместно с плавающими БМП и БТР. Кроме того, в отличие от самоходных гаубиц США, на 2С1 имеется прицел прямой наводки, а в боекомплект входят кумулятивные боеприпасы для борьбы с бронетехникой противника. Из недостатков отмечалось слабое бронирование корпуса, которое позволяет защищать экипаж только от лёгкого стрелкового оружия и осколков снарядов, отсутствие зенитного пулемёта на командирской башенке, ограниченный правый сектор обзора у механика водителя, а также раздельно-гильзовое заряжание, ограничивающее автоматизацию процессов заряжания.

2S1-Gvozdika-wallpapers-by-asian-defence-3
После перехода полевой артиллерии стран НАТО на единый калибр 155 мм советские мотострелковые полки стали существенно проигрывать по огневому могуществу соответствующим западным соединениям, поэтому для замены полковых 122-мм гаубиц Д-30 и 2С1 была начата разработка новых 152-мм гаубиц 2А61 и 2С18. Однако серийное производство новых образцов полковой артиллерии так и не было начато. Вместо этого были развёрнуты работы по созданию 120-мм универсального самоходного артиллерийского орудия 2С31. Несмотря на то, что САУ 2С1 к 1990-м годам устарела, ряд государств продолжил её использование. В России и Польше разработана программа модернизации устаревших САУ 2С1 с переводом их на калибр 120 мм.

Источник

Материалы сообщества доступны в соответствии с условиями лицензии CC-BY-SA , если не указано иное.
