4TP или PZInz 140 — прототип польского лёгкого танка, созданный в 1936 году.
История создания[]
К началу 30-ых годов польская бронетехника очень устарела. На вооружении находились старые французские танки, бронемашины и танкетки. Тогда военные дали сигнал промышленниками, чтобы те разработали образцы танков, опираясь на опят других государств. В это же время в Англии был создан танк Carden-Loyd Mk VI. В 1932 году англичане устроили презентацию своих разработок поляками. Им представили танк-амфибию Vickers-Carden-Loyd Amphibian, артиллерийский тягач и танк Carden-Loyd Mk VI. Тадеуш Коссаковский, начальник отдела ВТТ предложил закупить несколько танков Mk VI и танк-амфиибию для более детального изучения, но у Польши не оказалось денег и тогда польские военные решили самостоятельно создать танк на их основе. Созданием танков занялась фирма PZInz, а главным конструктором стал Эдвард Хабих. Предполагалось создать единую базу для разведывательного танка, плавающего танка и тягача. Новый польский танк получил обозначение PZInz 140. Кроме того была создана модификация танка — PZInz 180, обладавшая башней в форме граненой призмы и 37-мм пушкой. Однако серийно он не выпускался, так как командир танка не мог справиться с командованием машиной, обслуживая, одновременно, пушку. Танк PZInz 140 приходил испытания зимой 1937 - 1938 годов.

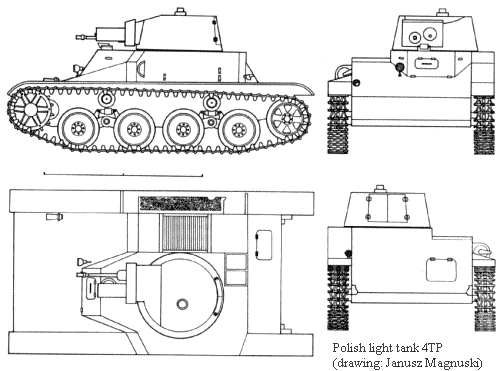

Танк разделялся на два отделения — боевое (слева) и моторное (справа). Экипаж танка состоял из двух человек — командира и водителя, который находился в передней части боевого отделения, слева от трансмиссии, и перед ним находился одностворчатый люк, открывавшийся наружу. Кроме того, у водителя был перископом системы Гундлаха. Командир, в свою очередь, находился в одноместной башне, которая была смещена влево, и имел собственный вращающийся перископ. Поворот башни осуществлялся вручную.
Описание конструкции[]
Корпус и бронирование[]
Корпус прототипа танка изготовлялся из неброневой стали, максимальная толщина которой не превышала 17 мм, крупился заклёпками и болтами, и был разделен на две части.
| Тип брони | стальная, клёпаная |
| Лоб корпуса (верх) | 8 мм |
| Лоб корпуса (середина) | 17 мм |
| Лоб корпуса (низ) | 8 мм |
| Борт корпуса | 13 мм |
| Корма корпуса (верх) | 10 мм |
| Корма корпуса (середина) | 13 мм |
| Корма корпуса (низ) | 10 мм |
| Днище | 4-8 мм |
| Крыша корпуса | 5 мм |
Вооружение[]
На едином прототипе отсутствовало. На испытаниях зимой 1937 - 1938 годов у танка не было вооружения, но в июле - июне 1938 года на танк поставили 20-мм пушку автоматическую wz.38 FKA и 7.92 мм пулемёт wz.30 TMG. Боекомплект составлял 200 - 250 снарядов для пушки и 2500 патронов 7.92 мм.
В ходе проектирования также рассматривался проект вооружения танка 37-мм пушкой в башне в форме граненой призмы под обозначением PZInż 180. В виду минимального экипажа выяснилась невозможность командира эффективно справляться одновременно с командованием и обслуживанием 37-мм пушки, и проект был отклонен.
Двигатель и трансмиссия[]
Бензиновый четырёхтактный двигатель PZInż 425 с водяным охлаждением располагался в задней части корпуса, имел по ранним источникам конфигурацию V8, по поздним — R6 (цилиндры диаметром 82 мм с ходом поршня 92 мм). С рабочим объёмом в 3880 см³ при 3600 об/мин выдавал 95 л. с. Трансмиссия сухая, многодисковая, с 4 передними передачами и 1 задней.
Ходовая часть[]
Ведущее колесо — переднее, направляющее — заднее. На одном борту располагалось 4 обрезиненных опорных катка с индивидуальными торсионными подвесками и спаренные в тележки с горизонтальным гидравлическим амортизатором, а также по два поддерживающих катка. Гусеничное звено двухгребневое, однозубное шириной 260 мм и шагом 90 мм. С грунтом соприкасалось 2,1 м гусеничной ленты.
Боевое применение[]

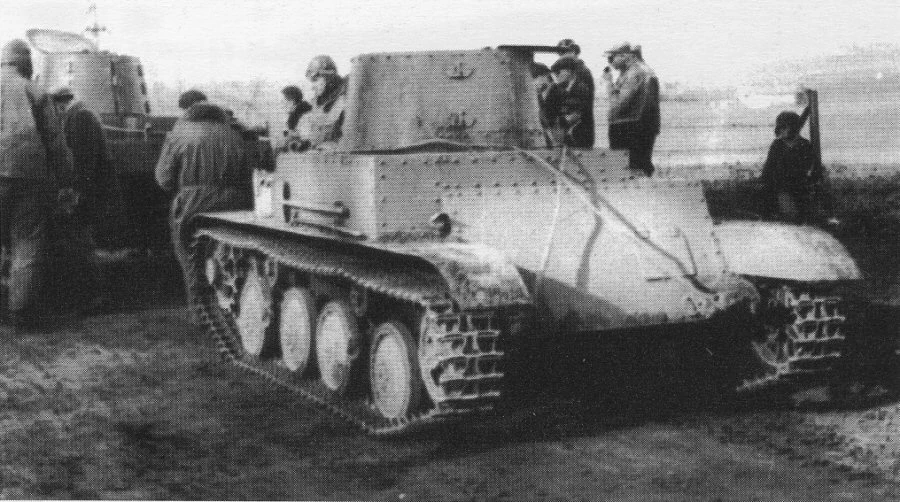

Все танки которые были на испытаниях были захвачены немцами в ходе польской кампании. О дальнейшей судьбе танков ничего неизвестно.
Операторы[]
Польша
