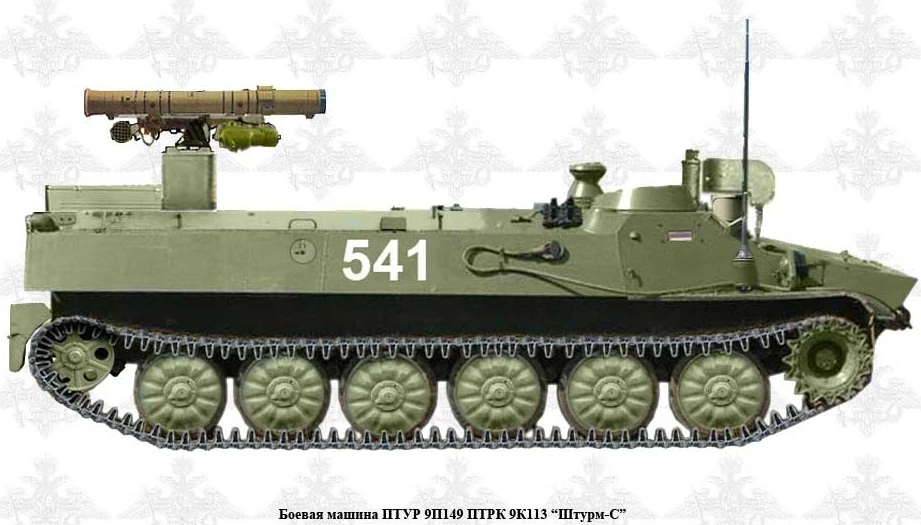

9П149 — советская боевая машина ПТРК 9К114 "Штурм-С".

История создания

Самоходная версия противотанкового ракетного комплекса "Штурм" разрабатывалась в 1970-е годы в Коломне в Конструкторском бюро машиностроения. Испытания были завершены в 1978 году, а на вооружение комплекс был принят в 1979 году. 30 июня 2014 г. принят на вооружение российской армии модернизированный самоходный противотанковый ракетный комплекс "Штурм-СМ" 9К132 с ракетами 9М120, 9М120Ф, 9М120-1, 9М120-1Ф, 9М120-1Ф-1 "Атака" и 9М114 "Штурм", боевой машиной 9П149М, имеющей телевизионный и тепловизионный каналы прицеливания, лазерный дальномер, радиокомандный канал управления ракетой с пеленгацией ксеноновой лампы ответчика ракеты и последующей передачей команд управления на ракету по радиолинии.

Описание конструкции

Боевая машина 9П149 представляет собой гусеничную бронированную машину на базе легко-бронированного гусеничного тягача МТ-ЛБ. Боевая машина снабжена системой защиты экипажа от воздействия эффектов оружия массового поражения. В состав оборудования входят фильтро-вентиляционная установка, а также средства химической и радиационной защиты.

Броневой корпус и башня

Броневой корпус машины обеспечивает противопульное бронирование. Внутри корпуса размещена боеукладка с вращающимся барабаном и редуктором. В барабане установлены ложементы, на которых размещены транспортно-пусковые контейнеры с ракетами.

Вооружение

В качестве основного вооружения используется 130-мм пусковая установка для стрельбы противотанковыми управляемыми ракетами. Установка наводится в двух плоскостях, перезарядка осуществляется автоматически, благодаря чему скорострельность боевой машины составляет 3..4 выстрела в минуту. В походном положении пусковая установка убирается внутрь корпуса. Углы горизонтального наведения установки составляют от −85 до +85 градусов, а по вертикали от −5 до +15 градусов. Во время стрельбы контейнер с ракетой захватывается пусковой установкой, после чего установка переводится в автоматическом режиме в боевое положение. После запуска ракеты, транспортный контейнер выбрасывается, а новый контейнер автоматически захватывается из боеукладки.

Пусковая установка способна вести огонь противотанковыми управляемыми ракетами 9М114 "Штурм" с дальностью стрельбы от 400 до 5000 метров и бронепробиваемостью 560 мм, либо их улучшенной версией 9М120 "Атака" с дальностью стрельбы от 400 до 6000 метров с новой боевой частью. Возимый боекомплект составляет 12 ракет.

Применяемые выстрелы

Индекс ракеты Длина ТПК Масса ракеты в ТПК, кг Масса БЧ, кг Максимальная скорость полёта, м/с Дальность стрельбы, км Бронепробиваемость, мм
Кумулятивные
9М114 1832 46,6 5,4 560 0,4 - 5 560
9М114М 1832 49,5 5,4 560 0,4 - 5 720
9М120 1830 49,5 7,4 550 0,4 - 6 800
Термобарические
9М114Ф 1832 46,6 560 0,4 - 5
9М120Ф 1830 49,5 7,4 550 0,4 - 6

Средства наблюдения и связи

По правому борту машины установлено специальное оптическое устройство слежения для наводки ракеты во время полёта. Оператор боевой машины должен удерживать целеуказатель на объекте до попадания ракеты в цель. Скорость движения цели может составлять до 80 км/ч фронтально и до 60 км/ч по флангу.

Операторы

9p149 2

Современная

  • Россия Россия — некоторое количество 9P149, по состоянию на 2016 год. около 854.
  • Армения Армения — 13 9П149, по состоянию на 2016 год.
  • Белорусь Беларусь — 110 9П149, по состоянию на 2016 год.
  • Казахстан Казахстан — некоторое количество 9P149, по состоянию на 2016 год.
  • Туркмения Туркмения — 36 9П149, по состоянию на 2016 год.

Бывшие

  • СССР — перешли к образовавшимся после распада государствам.
    • Молдова Молдова — 27 9К114, по состоянию на 2012 год.
    • Украина Украина — некоторое количество 9К114, по состоянию на 2012 год.
  • Черногория Черногория — 27 9К114, по состоянию на 2013 год.

Боевое применение

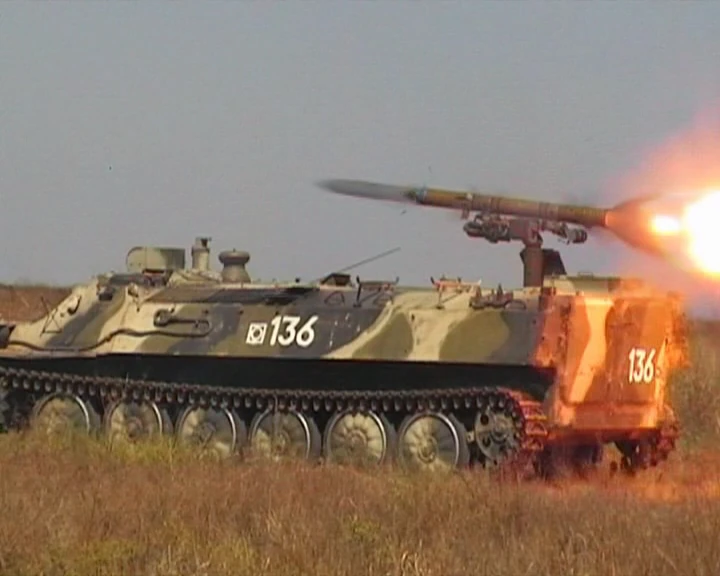

9P149

9П149 ведет огонь.

  • Первая чеченская война
