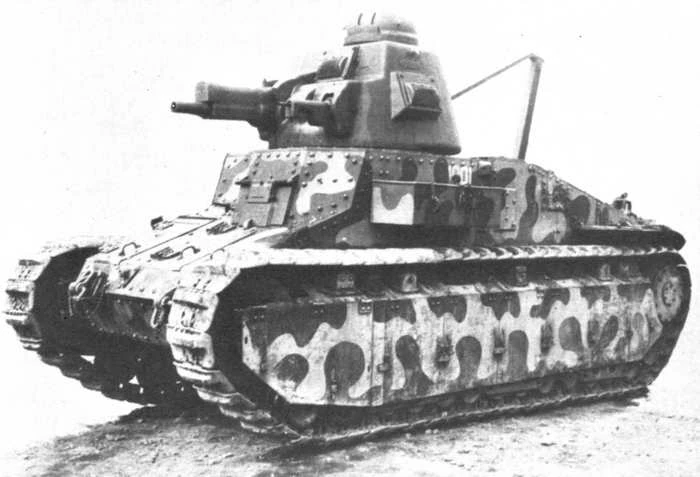

D1 (фр. Char de bataille D1) — французский пехотный танк 1920-х годов. Создан на основе танка Renault NC27, за время серийного выпуска было произведено 160 экземпляров. Серийно выпускался в 1932 - 1935 годах. Использовались в Алжире, но в 1940 году были переброшены во Францию, где участвовали в боях против сил Вермахта. Оставшиеся в Африке танки использовались французами до марта 1943 года.

История создания[]

История танков типа "D", построенных фирмой Renault в период между 1926 и 1932 гг., началась практически сразу после завершения Первой Мировой войны. Успех боевого применения Renault FT-17, который признали лучшей гусеничной боевой машиной той войны, был омрачен многочисленными техническими неполадками, в результате которых достаточно высокий процент легких танков не могли считаться боеспособными. Таким образом, был сделан вывод, что французской армии нужен новый танк сопровождения пехоты, с прежним составом вооружения, но с более высокой подвижностью и лучшей защищенностью.

Требования к такой машине в 1922 году сформулировал генерал Жан-Батист Юджин Этьен (Jean-Baptiste Eugene Estienne) – родоначальник французских танковых сил, который тогда надеялся, что танки смогут стать отдельным родом войск. В 1923 году фирме Renault выдали заказ на два опытных образца легкого танка, которые получили фабричное обозначение NC. Обе машины должны были получить улучшенную подвеску и более мощный двигатель.

Видя, что простой переделкой старого FT-17 здесь обойтись нельзя инженеры фирмы Renault решились на радикальные доработки. В 1928 году Луи Рено удалось добиться заказа на два прототипа танка под фирменным обозначениием NC28, создание которых проходило в рамках “пехотной” программы Char D. Поскольку на этот раз в качестве основы был взят танк NC1 (M26/27) первый прототип новой модификации получил название NC2, ранее уже присвоенную другой модели (M24/25) - этот факт до сих пор вызывает беспорядок и путаницу в обозначениях, поэтому во многих современных источниках оба этих танка представляются как одна и та же машина, что на самом деле совершенно не так. Второй опытный экземпляр обозначался как NC3. На представленных образцах была применена новая подвеска, разработанная полковником Балландом (Balland), которая была оптимизирована для "высоких скоростей". Первый прототипотличался только тем, что оснащался башней от опытного танка SRA с вооружением из двух 8-мм пулеметов. В свою очередь, NC3 оснащался башней от серийного танка FT-17 c 37-мм пушкой Puteaux SA18.

В марте 1929 года, после сравнительных испытаний, армия выбрала NC3 и в декабре сделала заказ на 10 предсерийных танков, сменив их название на NC31. Именно эта модель стала первой новинкой во французском танкостроении со времен выпуска FCM 2C (1921 г.), которая поступила на вооружение армии. Производственный заказ был разделен на две части. Фирма Renault занималась только изготовлением корпусов, стоимость которых определялась в 400.000 франков. В свою очередь, фирме Schneider был выдан заказ на поставки новых башен типа ST1 (Schneider Tourelle 1), поскольку старые башни от FT-17 явно не вписывались в текущие требования. В отличии от прототипа предсерийные танки NC31 получили совершенно другую носовую часть корпуса без характерной "конусности".

Char d1 aband 9

Поставки танков были произведены между маем и ноябрем 1931-го года, а готовые образцы передали в распоряжение 503eRegiment de Chars de Combat. В процессе войсковых испытаний, проводившихся под контролем Commission de Bourges, было выявлено множество недостатков NC31, среди которых особо выделялись трудности с торможением, слабая подвеска (явно не рассчитанная на повышенные нагрузки) и перегрев выхлопных труб, размещенных над моторным отсеком. Что касается башен ST1, то их поставки начались только в ноябре 1930-го года, а до этот момента танки NC31 оснащались башнями от FT-17. Несмотря на массу неблагоприятных отзывов у комиссии не было большого выбора, поэтому её пришлось принять этот танк на вооружение, но в доработанном виде. Кроме того, в мае 1930 года фирма Renault получила заказ на два следующих прототипа, один из которых (будущий D2) представлял собой дальнейшее развитие NC31, а второй (D3) предназначался для колоний, в то время как серийные танки стали именоваться как Char D1 (между тем, фирменное обозначение Renault NC не изменилось).

Описание конструкции[]

Заказ на сборку первых 70 танков D1 был подписан 23-го декабря 1930 года. Как уже было сказано ранее, фирме Renault предстояло провести большую работу по доработке текущей конструкции, в связи с чем провели модернизацию по следующим пунктам:

  • установили более надежную трансмиссию типа Cleavlend с 6-скоростной коробкой передач;
  • установили двигатель Renault мощностью 74 л.с. рабочим объёмом 6,08 литра;
  • выхлопные трубы перенесли на правый борт, чтобы они не проходили через моторное отделение;
  • улучшили систему охлаждения;
  • изменили конструкцию поддерживающих роликов;
  • ёмкость топливного бака увеличили до 165 литров.

Корпус и бронирование[]

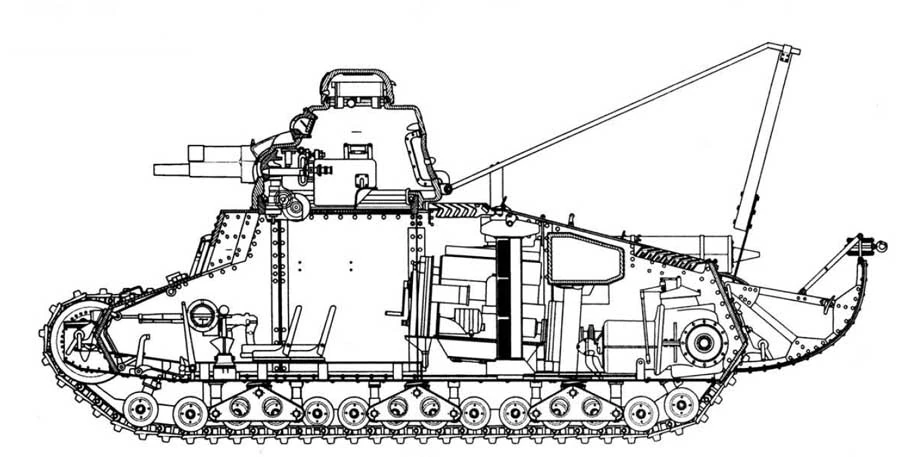

Renault d1 r1

Улучшенные танки NC31 мало отличались от предсерийных экземпляров. Корпус собирался из катаных броневых листов при помощи клёпки. В наследство от Renault FT-17 и первых танков серии NC на D1 остался скошенный верхний бронелист машинного отделения, что отчасти компенсировало недостаточность бронирования. На корме устанавливался фирменный “хвост”, увеличивавший длину танка до 5,76 м. После этого масса одного корпуса вместе с шасси возросла до 11 тонн, так что теперь D1 мог считаться танком среднего типа.

Экипаж был увеличен до 3-х человек, но благодаря увеличенной до 2,16 метров ширине корпуса это не сильно отразилось на компоновке. С левой стороны, в немного выдвинутой вперед рубке с трехстворчатым люком, находилось место механика-водителя. Кроме управления танка он также мог вести стрельбу из неподвижно закрепленного курсового пулемета Reibel калибра 7,5-мм, почти полностью скрытого бронёй. С правой стороны находилось место радиста, который обслуживал радиостанцию.

Лоб корпуса 30 мм
борт корпуса (верх) 30 мм
борт корпуса (низ) 16-25 мм
крыша 10 мм
днище 10 мм

Вооружение[]

Не оправдавшую надежд башню ST1 необходимо было чем-то заменить, но разработка новой башни затягивалась. Тем временем, фирма Schneder усиленно работала над проектом ST3. Отличительной чертой этой башни, помимо увеличенных габаритов, являлась прямоугольная ниша, создававшая нужную балансировку и увеличивавшая пространство для действий командиру танка. Прогресс был на лицо, однако военная комиссия нашла это решение непрактичным, поскольку вес башни увеличился до 3 тонн, а удобств в работе экипажа особо не прибавилось. Впрочем, одна из таких башен всё же была установлена на серийный танк в опытном порядке, но впоследствии она использовалась для обучения танкистов в одном из учебных центров.

Char D1 с башней ST1 (2)

Char D1 с башней ST1.

Вместо ST3 был выбран компромиссный вариант ST2, находившийся в параллельной разработке. Эта башня имела увеличенные размеры и намного более сложную форму. По мнению её создателей, оптимальной являлась её трехъярусная компоновка: на самом верхнем ярусе (на крыше) находилась куполообразная башенка – командир мог вести из неё наблюдение только полностью вытянувшись в положении “стоя”, второй ярус занимала наблюдательная рубка, а в самом нижнем ярусе устанавливалось 47-мм пушка SA34 со спаренным 7,5-мм пулеметом. Сложная форма башни отчасти объяснялась наличием длинного диаскопа (прибора прицеливания). Масса башни в полностью снаряженном состоянии составила 1788 кг.

Двигатель и трансмиссия[]

На танк устанавливался карбюраторный, 4-цилиндровый двигатель Renault, мощностью 74 л.с. Трансмиссия механического типа с 6-скоростной КПП типа "Cleaveland".

Ходовая часть[]

Ходовая часть танка D1 состояла (на один борт) из 12 опорных катков сблокированных в три тележки с блокированной пружинной подвеской (по одной на каждую тележку), 2 независимых опорных катка с гидропневиматическими амортизаторами, 4 поддерживающих роликов, переднего направляющего и заднего ведущего колеса с гребневым зацеплением крупнозвенчатой металлической гусеницы.

Средства связи[]

На танк устанавливалась радиостанция ER52 (Emetteur-Recepteur – приёмник-передатчик модель 52) или ER53. Чтобы обеспечить больший диапазон действия на танках D1 была установлена огромная двухбалочная антенна, одна балка которой крепилась к крыше двигательного отсека, а вторая к корме. Из-за этого башня не имела возможность кругового вращения и её радиус поворота составил около 345°.

Испытания[]

Брошеный при отступлении танк (бортовой номер 06), июнь 1940 г.

На испытаниях один из первых образцов D1 развил скорость 18,5 км\ч, достигнув рекордного результата NC2 от 1926 г., и имел радиус действия порядка 90 км, хотя на тот момент большинство танкостроителей считали такие показатели крайне недостаточными для среднего танка. В то же время, танк мог преодолевать 50% наклон, переходить через стенку высотой 110 см и преодолевать брод глубиной 90 см. С присоединенным “хвостом” D1 свободно проходил через ров, ширина которого не превышала 2,2 метра. Не имея в распоряжении ничего лучше (танки серии D2 оказались менее удачными) французская армия подписала ещё два контракта - 12-го июля 1932 года на 30 танков и 16-го октября 1933 года на 50 танков. То есть, всего предполагалось построить 150 танков типа D1 с номерами от 1000 до 1160, включая предсерийные NC31. Поставки серийных машин начались в январе 1932-го и продолжались до начала 1935-го года, когда они успели устареть во всех смыслах этого слова. Хорошей новостью было то, что стоимость одного корпуса снизилась до 375.000 франков.

Боевое применение[]

Хотя танки сопровождения пехоты D1 не отличались дешевизной и хорошими эксплуатационными качествами вплоть до 1936 года они составляли основу машин среднего класса, вплоть до появления более легких Hotchkiss H-35, Renault R-35 и средних SOMUA S-35. В то время как предсерийные NC31 продолжали использоваться для обучения водителей, серийные машины поступили в распоряжение 507е, 508е и 510е RCC – элитных танковых батальонов. Поскольку в 1932-1933 гг. D1 были наиболее современными танками кроме сопровождения пехоты им поставили задачу бороться с вражеской бронетехникой, чему в немалой степени должна была способствовать 47-мм пушка с длиной ствола 34 калибра. Интересно, что это орудие вело своё начало от 47-мм пушки морской пушки образца 1892 года(!) и потому для борьбы с танками оно мало подходило. Тем не менее, ничего лучше французская промышленность предложить тогда не смогла, поэтому первые 4 года напряженной эксплуатации D1 всё ещё оснащались башнями и вооружением от Renault FT-17. Кроме этого, вновь выявились многочисленные проблемы технического характера.

Брошеный при отступлении танк (бортовой номер 42), июнь 1940 г.

Брошеный при отступлении танк (бортовой номер 42), июнь 1940 г.

К марту 1934 года, когда армия получила 110 танков, выяснилось, что 17 из них полностью изношены и должны быть возвращены фирме Renault для капитального ремонта, а из оставшихся 63 машины не могли считаться боеспособными из-за многочисленных дефектов и поломок. Чаще всего сгорали элементы бортовых передач и гнулись бортовые бронелисты по причине их плохого качества материала и недостаточно жесткого крепления.

Предвидя, что очень скоро весь парк D1 может выйти из строя, фирма в 1935 году предприняла несколько шагов по модернизации танков. Однако попытка улучшить их эксплуатационные показатели оказалась неудачной. Недавно полученные башни ST2 только ухудшили положение – работать в них было по-прежнему неудобно. Расположение вооружения и прицела оказалось крайне неудачным, что в совокупности с низкой бронепробиваемостью 47-мм пушки SA34 делало противодействие вражеским танкам крайне затруднительным, а кроме того эти орудия считались дефицитными. Многоярусность башен отрицательно сказывалась на действиях командира танка. Установить более мощное орудие типа SA35 не представлялось возможным, поскольку этому препятствовали размеры башни. Отчасти проблему боеспособности можно было решить за счет увеличения боезапаса, но стеллажи для размещения большего количества снарядов так и не были получены.

Всё это привело к тому, что армия постаралась максимально быстро избавиться от проблемной техники, и в течении 1936-1937 гг. танки D1 были "удалены" с территории континентальной части Франции. Прибыв в Тунис эти машины были включены в состав 61е, 65е и 67е ВСС (танковых батальонов), которым поставили задачу оказать противодействие в случае высадки итальянских войск. Каждый батальон включал 45 “боевых” танков и один “радийный”. Остальные 14 предполагалось использовать как источники запасных частей, однако даже этого количества оказалось недостаточно для поддержания всех D1 в технически надежном состоянии. Фактически, в течении двух предвоенных лет использовался только 21 танк, которые "реквизировала" 5e Chasseurs (5-я кавалерийская егерская дивизия) для собственных нужд.

Танкам D1 было суждено вернуться во Францию и участвовать в безнадежных оборонительных боях против немецкой армии. Решение об их обратной доставке было принято, когда положение на фронте ещё не было столь катастрофичным. Французы откатывались назад, но в конце мая ещё была надежда на создание плотной обороны на ключевых участках и перегруппировки оставшихся сил. Сделать это своевременно не удалось и после 9 июня фронт стал разваливаться на несколько очагов сопротивления. За несколько дней до этого французский генштаб распорядился укрепить войска африканскими подразделениями, в том числе и танковыми. После проведения ревизии в Тунисе выяснилось, что боеспособными могут считаться только 43 танка D1, которые свели в 67е ВСС.

Брошеный при отступлении танк (бортовой номер 66), июнь 1940 г.

Брошеный при отступлении танк (бортовой номер 66), июнь 1940 г.

Отправка из Туниса состоялась в первых числах июня и уже 11-го числа часть 67-го батальона подошла к н\п Суэн (Souain), где её выдвинули для усиления 6-й сенегальской пехотной дивизии. Здесь 12 июня батальон принял первый бой с танковыми подразделениями 9 PzD (9-я танковая дивизия). После нескольких немецких атак удалось подбить четыре немецких танка, но как только D1 были выдвинуты для проведения контратаки ситуация в корне изменилась. Стараясь атаковать методом “наскока” французы надеялись проломить оборону противника и обратить его в бегство, однако их планы не оправдались. Немцы очень своевременно подтянули батарею 37-мм противотанковых пушек и ударив во фланг французской группе вывели из строя семь танков. Откатившись назад французы смогли сдержать ещё несколько контратак, подбив несколько вражеских танков, однако после из известия о расстреле немцами всех чернокожих военнопленных сенегальскую дивизию начали отводить на юг. В ночь с 12 на 13 июня танковый батальон попал в засаду, потеряв оставшиеся машины.

В ходе двухдневных боёв потери среди D1 составили 25 танков. Остальные 18 находились в более-менее исправном состоянии и поступили в распоряжение вермахта под обозначением Panzerkampfwagen 732 (f). Об их дальнейшей участи сведений не сохранилось.

Согласно подписанному акту о капитуляции Франции разрешалось сохранить часть бронетанковых сил. Среди нескольких сотен машин оставалось 106 D1, находившихся в Тунисе большей частью в непригодном для нормальной эксплуатации состоянии. Не зная о дальнейших планах правительства генерала Петэна, французские колониальные власти решили скрыть 18 танков, предъявив итальянской инспекционной комиссии только 82 машины. Их разрешили распределить между 2 и 4 Chasseurs d'Afrique, передав им 20 и 40 машин соответственно. Два танка предназначались для обучения личного состава.

Долгие два года D1 фактически простаивали без работы, пока в ноябре 1942 года союзники не вторглись в Северную Африку. Против англичан и американцев старые танки не воевали, но зимой 1943 года союзное командование передало наиболее боеспособные машины в состав Brigade Legere Mecanique (легкой механизированной бригады), предварительно сняв с них демаскирующие антенны.

Брошеный при отступлении танк (бортовой номер 1028), июнь 1940 г.

Брошеный при отступлении танк (бортовой номер 1028), июнь 1940 г.

В феврале танки D1 были задействованы в тяжелейших боях в Кассеринском проходе, сумев даже подбить один PzKpfw IV, что было настоящим достижением, учитывая скромную эффективность 47-мм пушек. Так как дальнейшее использование D1 было сопряжено с большими эксплуатационными трудностями в марте их заменили на британские “Valentine”. Снятые с вооружения французские танки не ремонтировались и были разобраны на металл, так что на сегодняшний день ни одного D1 не сохранилось.

Модификации[]

На базе танка D1 не было создано ни одной инженерной машины или самоходной артиллерийской установки. Слишком уж посредственными получились его боевые качества, а удельная мощность не выдерживала никакой критики. Тем не менее, одна уникальная модификация всё же появилась - речь идёт о командирском танке Char Observatoire.

Неплохие шансы на реализацию были у проекта самоходной установки на базе D1, которую предпрлагалось задействовать в составе подвижной обороны Линии Мажино. Орудие весьма странного для французской артиллерии калибром 82-мм устанавливалось назад по ходу движения и частично защищалось бронированной надстройкой. Можно предположить, что при такой компоновке углы горизонтального наведения, как и вертикального под отрицательным углом, были бы весьма скромными. Масса САУ оценивалась в 14 тонн, экипаж состоял из 5 человек: механик-водитель (при стрельбе он покидал машину) и пять артиллеристов.

  • D1A — базовая модификация, произведено всего 10 экземпляров.
  • D1B — основная производственная модификация, с 47-мм пушкой SA34, увеличенным бронированием и более мощным двигателем.
  • Char Observatoire — один экземпляр D1, переоборудованный в командную машину со снятой башней и дополнительной радиостанцией.

Экспорт[]

С экпортными поставками тоже незаладилось, но совсем не потому, что D1 считался плохим танком. В 1931-м году бельгийская армия тоже собралась модернизировать свой танковый парк, заменив изрядно устаревшие FT-17 на более современную технику. Узнав о танках Renault NC бельгийская фирма Cockerill начала активные переговоры с Renault по вопросу их лицензионного производства. Французская сторона была не против, но министерство обороны Франции заняло очень жесткую позицию, поскольку вместе с танками предстояло поставлять башни ST2. Многие узлы танков D1 тогда посчитали секретными, что создавало трудности в их приобретении, однако бельгийцы надеялись на родственные между двумя нациями, тем более что Бельгия изначально создавалась как "буферное" государство и в случае нападения Германии должна была первой принять на себя удар её армий.

Разрешение на предоставление бельгийцам документации Луи Рено подал 25-го марта 1932 года и уже 13-го апреля был получен категорический отказ. Аргументация в пользу того, что танки D1 не являются чем-то абсолютно новым и потому не могут считаться секретными, ни к чему не привела. Больше того, 21-го апреля министерство обороны заявило, что на экспорт могут быть поставлены только танки типа FT-17 или NC, но уж никак не D1. Основной вопрос снова “упёрся” в злосчастные башни ST2.

Char D1 с башней ST1 (3)

Конец этой истории положило решение генерала Ж.Думенка (J-E.Doumenc), который наложил вето на экспорт техники в Бельгию, мотивировав это повышенной секретностью как самих танков, так и башен типа ST, боевая ценность которых, в конечном итоге, оказалась весьма низкой. Рено и в этот раз попытался возразить, сказав, что если не удастся заключить контракт с Бельгией, то сами бельгийцы подпишут договор на поставку танков фирмы Vickers (тем более что переговоры в этом направлении уже велись). Но и в этот раз голос руководителя фирмы Renault не был услышан – англичане оказались намного более сговорчивыми и с 1934 года бельгийцы стали получать легкие танки Vickers Model 1934, которые в скором времени составили основу их танкового парка и выпускались затем по лицензии под обозначением Т15.

Операторы[]

  • Франция Франция
  • Франция Франция (Режим Виши)
  • Япония Япония
