Elefant — модификация немецкой тяжёлой САУ класса истребителей танков "Ferdinand".
История создания[]
Танк-истребитель "Фердинанд", сконструирован на базе опытного образца VK 45.01(Р) танка PzKpfw VI Tiger (P). Этот вариант танка "Тигр" разрабатывала фирма "Порше", однако предпочтение было отдано конструкции фирмы "Хеншель", а изготовленные 90 экземпляров шасси VК 45.01(Р) было решено переделать в истребители танков.
Истребители танков "Фердинанд" были впервые использованы в июле 1943 года в сражении на Курской дуге. Они были очень опасны при ведении боя на больших дистанциях (подкалиберный снаряд на расстоянии 1000 метров гарантировано пробивал броню толщиной 200-мм) были случаи, когда танк Т-34 уничтожался с расстояния 3000 метров, однако в ближнем бою более подвижные танки Т-34 уничтожали их выстрелами в борт и корму. Использовались в тяжелых истребительно-противотанковых частях.
В ходе боев лета-осени 1943 года во внешнем виде "Фердинандов" произошли некоторые изменения. Так, на лобовом листе рубки появились желобки для стока дождевой воды, на некоторых машинах ящик ЗИП и домкрат с деревянным брусом для него перенесли на корму машины, а на верхнем лобовом листе корпуса стали крепить запасные траки.
В период с января по апрель 1944 года оставшиеся в строю "Фердинанды" прошли модернизацию.
Описание конструкции[]
Корпус и бронирование[]
Отличительными особенностями этой установки являются очень сильное бронирование (толщина лобовых листов корпуса и рубки составляла 200-мм) и большой вес - 65 тонн.
Кроме того, для улучшения обзорности на месте люка командира самоходки установили башенку с семью смотровыми перископическими приборами (башенка была полностью заимствована у штурмового орудия StuH 42). На самоходках усилили крепление крыльев, заварили бортовые смотровые приборы механика-водителя и стрелка-радиста (реальная эффективность этих приборов оказалась близкой к нулю), упразднили передние фары, перенесли установку ящика ЗИП, домкрата и запасных траков на корму корпуса, увеличили боекомплект на пять выстрелов, установили новые съемные решетки на моторно-трансмиссиониое отделение (новые решетки обеспечивали защиту от бутылок КС, активно использовавшихся пехотой Красной Армии для борьбы с танками и САУ противника). Кроме того, самоходки получили циммеритное покрытие, защищавшее броню машин от магнитных мин и гранат противника.
| Тип брони | катаная и кованая
поверхностно закалённая |
| Лоб корпуса (верх) | 200(100+100) мм / 12° |
| Лоб корпуса (низ) | 200 мм / 35° |
| Борт корпуса (верх) | 80 мм / 0° |
| Борт корпуса (низ) | 60 мм/ 0° |
| Корма корпуса (верх) | 80 мм/ 40° |
| Корма корпуса (низ) | 80 мм/ 0° |
| Днище | 20 - 50 мм |
| Крыша корпуса | 30 мм |
| Лоб рубки | 200 мм / 25° |
| Маска орудия | 125 мм |
| Борт рубки | 80 мм / 30° |
| Корма рубки | 80 мм / 30° |
| Крыша рубки | 30 мм / 85° |
Вооружение[]
Над отделением управления и боевым отделением была смонтирована бронированная рубка, в которой устанавливалось мощное 88-мм полуавтоматическое орудие с длиной ствола 71 калибр. Орудие было направлено в сторону кормовой части шасси, ставшей теперь передней частью самоходной установки.
"Elefant" оснастили курсовым пулеметом MG-34, смонтированным в лобовом листе корпуса. Несмотря на то, что "Фердинанды" предполагалось использовать для борьбы с танками противника на дальних дистанциях, боевой опыт показал необходимость в пулемете для обороны самоходки в ближнем бою, особенно если машина была подбита или подорвалась на фугасе. Например, во время боев на Курской дуге, некоторые экипажи практиковали стрельбу из ручного пулемета MG-34 даже через ствол орудия.
Двигатель и трансмиссия[]
Силовая установка мощностью всего 640 л.с. могла обеспечить максимальную скорость движения этой махины только 30 км/час. На пересеченной местности она двигалась не намного быстрее пешехода.
Ходовая часть[]
В ходовой части была применена электрическая трансмиссия, работавшая по следующей схеме: два карбюраторных двигателя приводили в действие два электрогенератора, электрический ток которых использовался для работы электродвигателей, приводивших во вращение ведущие колеса самоходной установки.
Смена названия[]
29 ноября 1943 года А. Гитлер предложил ОКН изменить названия образцов бронетанковой техники. Его предложения о наименовании были приняты, и узаконены приказом от 1 февраля 1944 года, и продублированы приказом от 27 февраля 1944 года. В соответствии с этими документами "Фердинанд" получил новое обозначение - "Элефант" 8,8-см штурмовое орудие Порше" (Elefant fur 8,8 cm Sturmgeschutz Porsche). Из дат проведения модернизация видно, что изменение названия самоходки произошло случайно, но ко времени, так как отремонтированные "Фердинанды" вернулись в строй. Это облегчило различие между машинами:первоначальный вариант машины назывался "Фердинанд", а модернизированный - "Элефант".
В Красной Армии "Фердинандами" часто называли любую немецкую самоходную артиллерийскую установку

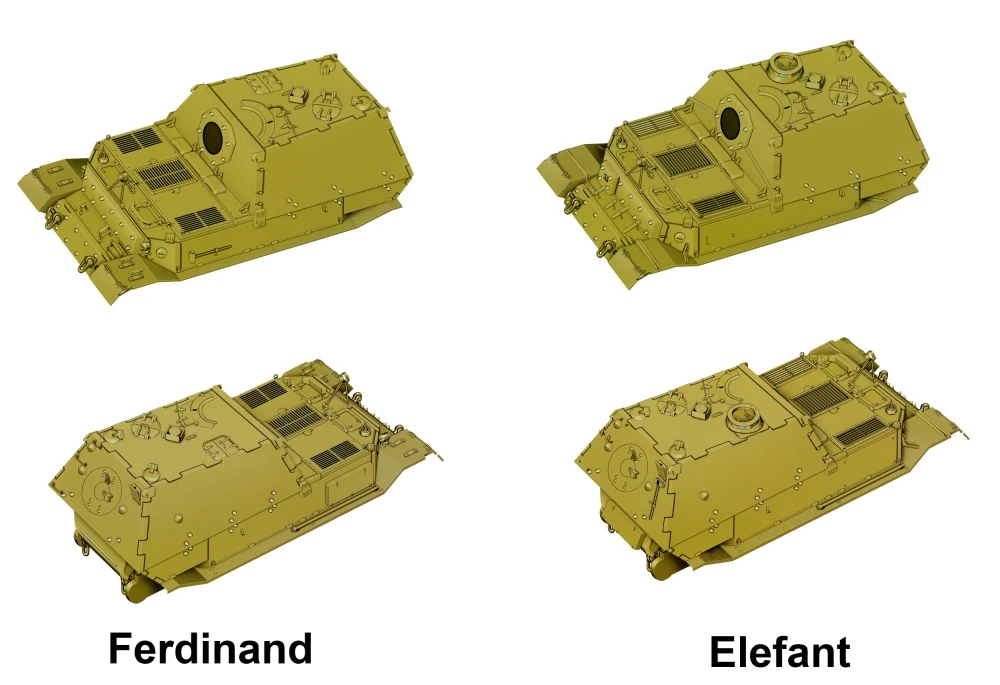

Отличия между "Фердинандом" и "Элефантом"[]
На "Элефанте" имелась курсовая пулеметная установка, прикрытая дополнительной накладной броней. Домкрат и деревянная подставка для него перенесены в корму. Передние подкрылки усилены стальными профилями. С передних подкрылков сняты крепления для запасных траков. Демонтированы передние фары. Над смотровыми приборами механика-водителя установлен солнцезащитный козырек. На крыше рубки смонтирована командирская башенка по типу командирской башенки штурмового орудия StuG III. На лобовой стенке рубки приварены желоба для стока дождевой воды.
На "Элефанте" в корме установлен инструментальный ящик. Задние подкрылки усилены стальными профилями. Кувалда перенесена на кормовой лист рубки. Вместо поручней в левой части кормового листа рубки сделаны крепления для запасных траков.
Организационно-штатная структура[]
Изначально "Фердинанды" входили в состав двух тяжёлых истребительно-противотанковых батальонов (дивизионов) — schwere Panzerjäger Abteilung (653-го и 654-го). В конце августа 1943 года оставшиеся в строю "Фердинанды" были сведены в 653 батальон, а 654 батальон убыл в Орлеан для переучивания на танки "Пантера". К концу августа 1944 года 653 батальон, понесший большие потери, был выведен на переформирование в Австрию, а оставшиеся "Элефанты" свели в одну 2-ю роту, 15 декабря 1944 года переименованную в 614-ю отдельную роту тяжёлых истребителей танков — 614. schwere Heeres Panzerjäger Kompanie.
Боевое применение[]
Италия[]
В январе 1944 года первая рота 653-го батальона в составе 11 "Элефантов", одной ремонтно-эвакуационной машины также на базе шасси танка "Тигр"(Р) и двух транспортёров боеприпасов была переброшена в Италию для противодействия наступлению англо-американских войск. Тяжёлые САУ участвовали в боях под Неттуно, Анцио, Римом. Несмотря на господство авиации союзников и сложный рельеф местности, рота зарекомендовала себя с самой лучшей стороны, так, по немецким данным, только 30—31 марта в предместьях Рима две САУ уничтожили до 50 американских танков, бронетранспортёров и автомобилей и были подорваны экипажами после израсходования горючего и боекомплекта. 26 июня 1944 года рота, в которой оставалось два боеспособных "Элефанта", была отведена с фронта и переброшена сначала в Австрию, а затем в Польшу на соединение с 653-м батальоном.
Украина[]
Две оставшиеся роты САУ в апреле 1944 года были переброшены на Восточный фронт, в район Тернополя. Кроме 31 "Элефанта", в составе рот имелись две ремонтно-эвакуационные машины на базе шасси танка "Тигр"(Р) и одна — на базе танка "Пантера", а также три транспортёра боеприпасов. В тяжёлых боях конца апреля роты понесли потери — было выведено из строя 14 машин; впрочем, 11 из них были быстро восстановлены, и число боеготовых машин даже возросло за счёт прибытия с заводов отремонтированных машин 1 роты. Кроме того, к июню состав рот пополнился двумя уникальными образцами бронетехники — танком "Тигр"(Р) с усиленным до 200 мм лобовым бронированием и танком "Пантера" с башней танка PzKpfw IV, которые использовались как командирские машины. В июле началось крупномасштабное наступление советских войск, и обе роты "Элефантов" были втянуты в тяжёлые бои. 18 июля они были брошены без разведки и подготовки на помощь дивизии СС "Хоэнштауфен" и понесли большие потери от огня советской противотанковой и самоходной артиллерии. Батальон потерял более половины машин, причём значительная их часть подлежала восстановлению, однако, поскольку поле боя осталось за советскими войсками, повреждённые самоходки были уничтожены своими же экипажами. 3 августа остатки батальона (12 машин) были переброшены к Кракову.
Германия[]
Понёсший тяжёлые потери от советских войск 653-й батальон с октября 1944 года стал получать новые САУ "Ягдтигр", а оставшиеся "Элефанты" свели в отдельную 614-ю тяжёлую самоходную противотанковую роту (sPzJgKp 614). До февраля 1945 года эта рота, состоявшая из 13 САУ, находилась в резерве. 25 февраля 1945 года роту перебросили к Вюнсдорфу для усиления противотанковой обороны немецких частей. Последние бои "Элефанты" провели в Вюнсдорфе, Цоссене и Берлине.
"Элефант" на Абердинском полигоне, США.
Операторы[]
Германия (Третий рейх)
Сохранившиеся экземпляры[]
США — Абердинский испытательный полигон (модифицированный вариант — "Элефант", захвачена американскими войсками в Италии).
