Flakpanzer 38(t), полное официальное название — Panzerkampfwagen 38 für 2 cm Flak 38 — германская зенитная самоходная установка (ЗСУ) периода Второй мировой войны, на шасси танка PzKpfw 38(t). По ведомственной системе обозначения бронетехники имела индекс SdKfz 140. Создана фирмой "B.M.M." ("Böhmisch-Mährische Maschinenfabrik AG" — это чешская фирма "ČKD" во время немецкой оккупации), всего с ноября 1943 по февраль 1944 года была выпущена 141 ЗСУ этого типа. В 1944 - 1945 годах они активно использовались в Италии и на Западном фронте, показав хорошие результаты в борьбе с низколетящими самолётами.
История создания[]
В 1939 году Чехословацкая армия создала новый танк LT vz.38. Эти танки имели очень хорошо сбалансированную огневую мощь, броню и мобильность, были просты в уходе и имели высокую надежность.После оккупации Чехии и Моравии немецкое управление вооружениями сухопутных сил (Waffenamt) заинтересовалось этими танками и немцы взяли на свое попечение весь заказ, над которым работало "ČKD". В немецкой армии танк получил обозначение PzKpfw 38 (t).
На базе танка было построено множество других боевых бронированных машин. Зенитный танк Flakpanzer 38 (t) – последняя установка, разработанная на базе шасси танка PzKpfw 38 (t) модификации M. Согласно тех. заданию, обстрел зенитной установки должен был быть круговым.
Первоначальный план предусматривал постройку 150 зенитных танков, оснащенных одной 20-миллиметровой автоматической пушкой, однако ещё до завершения проектирования заказ был уменьшен до 140 ед. В ноябре 1943 года первая установка вышла их заводского цеха, а до конца года заказчику была передана 101 зенитный самоходка. Оставшиеся 40 единиц техники поставили в январе–феврале 1944 года.
Зенитный танк был самым лёгким среди установок, созданных на базе танка 38 (t), его вес составлял 9,7 т, за счёт чего машина имела наилучшую проходимость и развивала наибольшую максимальную скорость. Однако единственная пушка неспособна была обеспечить достаточную плотность огня во время ведения огня по воздушным целям, даже в случаях, когда использовались группа машин. Однако необходимо учитывать, что Flakpanzer 38 (t) – промежуточный вариант. Машины данного типа на вооружении подразделений нескольких дивизий находились относительно короткое время. Кроме Sd.Kfz.140, существовал ещё один зенитный танк на шасси 38 (t), но не известны обстоятельства его создания. Согласно заводской документации от 1944 года предусматривалось переоборудование 2 машин не установленного типа в зенитные самоходные установки.
Описание конструкции[]
Корпус и бронирование[]
Flakpanzer 38 использовал перекомпонованное шасси лёгкого танка Pz 38(t), применявшееся также для создания ряда других САУ. Flakpanzer 38 имел компоновку с расположением трансмиссионного отделения в лобовой части корпуса, отделения управления за ним, моторного отделения в средней части корпуса и боевого — в кормовой. Экипаж ЗСУ состоял из четырёх человек — механика-водителя, размещавшегося в отделении управления; командира, выполнявшего также функции наводчика пушки, заряжающего и радиста, размещавшихся в боевом отделении.
Самоходку собирали на заклепках даже несмотря на то, что завод БММ к концу 1943 года старался больше использовать сварку. Бронеколпак механика-водителя изготавливался литьем, как на ранних САУ и истребителях танков. Рубка зенитной установки по сравнению с рубкой истребителя танков или САУ сдвинута назад и имела гораздо меньшую высоту. Открытый верх рубки образовывали 10-миллиметровые бронелисты. Броня рубки обеспечивала защиту от осколков и пуль расчёт. При этом экипаж оставался незащищенным от воздушных атак. Кормовые и бортовая стенки рубки откидывались в горизонтальное положение. Данная конфигурация боевого отделения давала возможность вести огонь по наземным целям из 20- миллиметровой автоматической зенитной пушки Flak 38 при максимальном угле снижения -5 градусов. Непосредственно перед пушкой устанавливалось две рамы, которые ограничивали угол снижения при ведении огня вперед. Это сделали, чтобы исключить возможность поражения снарядами передней части корпуса установки. Благодаря заднему расположению рубки стало возможным увеличить съемные надмоторные панели для упрощения техобслуживания. В то же время усложнился доступ к радиатору резко, теперь чтобы добраться до него приходилось снимать в нижней части рубки несколько панелей.
| Тип брони | стальная катаная поверхностно закалённая |
| Лоб корпуса (верх) | 20 мм / 20° |
| Лоб корпуса (середина) | 10 мм / 65° |
| Лоб корпуса (низ) | 20 мм / 15° |
| Борт окрпуса | 15 мм / 0° |
| Корма корпуса | 10 мм / 45° |
| Крыша корпуса | 8 мм |
| Лоб рубки | 10 мм / 20° |
| Борт рубки | 10 мм / 17-25° |
| Корма рубки | 10 мм / 25° |
Вооружение[]

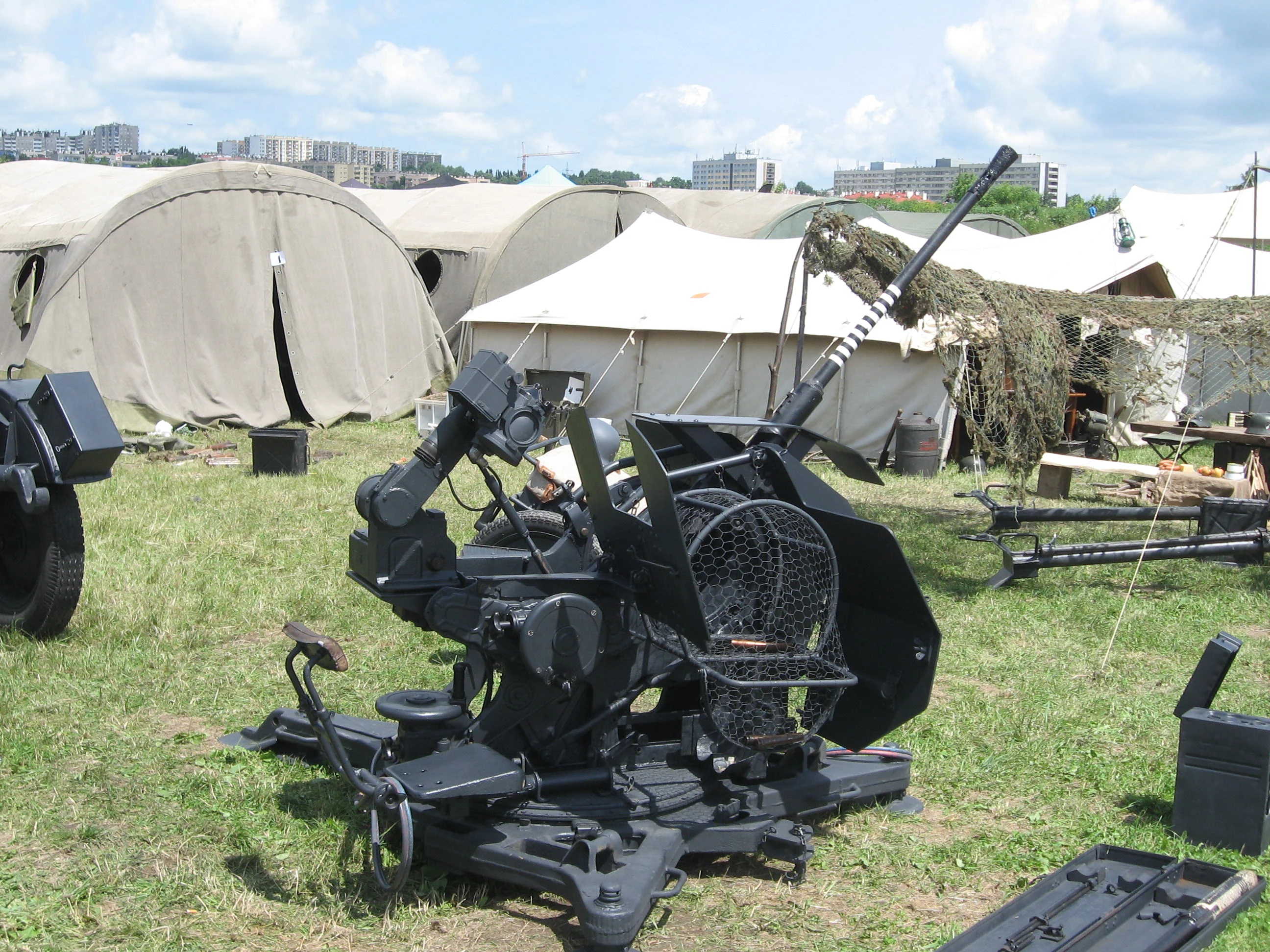

2 cm Flak 38 которая устанавливалась в ЗСУ.
Единственным вооружением Flakpanzer 38 являлась 20-мм автоматическая зенитная пушка Flak 38. Орудие размещалось на полу в передней части боевого отделения на тумбовой установке, позволявшей её круговое вращение и вертикальную наводку в пределах −10…+90°. Для наводки пушки использовался телескопический прицел Schwebekreis-Visier Erdzielfernrohr 3x8, обеспечивавший увеличение 3× и поле зрения в 8°.
Боекомплект пушки составлял 1040 унитарных выстрелов в обоймах по 20 штук: 36 с зенитными 2 cm Br.Spgr и 16 бронебойных 2 cm Pzgr.

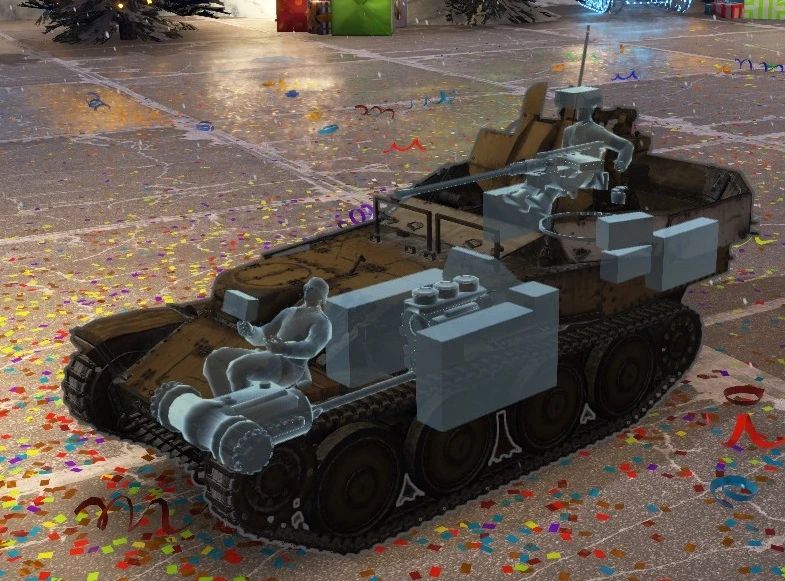

Размещение двигателя и трансмиссии на примере модели в игре "War Thunder".
Двигатель и трансмиссия[]
В средней части корпуса устанавливался рядный 6-цилиндровый карбюраторный двигатель Praga AC жидкостного охлаждения, мощностью 150 л.с. В передней части корпуса устанавливалась трансмиссия механического типа. КПП: 5 вперёд, 1 назад.
Ходовая часть[]
Ходовая часть Flakpanzer 38 не претерпела изменений по сравнению с базовым танком и состояла из четырёх одиночных обрезиненных опорных катков диаметром 775 мм, направляющего колеса диаметром диаметром 535 мм и литого сдвоенного ведущего колеса. Опорные катки были сблокированы в тележки по два в балансирных тележках, подвешенных на полуэллиптических рессорах.
Гусеница Flakpanzer 38 — стальная, мелкозвенчатая, двухгребневая, цевочного зацепления. Каждая гусеница состояла из 94 траков шириной 293 мм и с шагом 104 мм.
Средства наблюдения и связи[]
Радиооборудование – одна радиостанция Fu 5.
Боевое применение[]
Поставки ЗСУ Flakpanzer 38 (t) начались в ноябре 1943 года. Одну установку 16 декабря осмотрел Гитлер, отдавший приказ немедленно принять в самые короткие сроки зенитные танки на вооружение танковых дивизий. Формировать зенитные взводы начали с феврале 1944 года, на формирование взвода отводили 10 дней. Согласно планам, каждые десять дней должны были формироваться два взвода, состоящие из двенадцати зенитных танков. В каждом взводе имелось три отделения по четыре машины в каждом. Как правило, две группы находились в распоряжении штаба дивизии, остальные зенитные танки были предназначены для противовоздушной обороны штабов танковых полков. Большинство ЗСУ Flakpanzer 38(t) попало во вновь сформированные Вторую танковую дивизию во Францию, учебную и Двадцать первую танковую дивизии. Кроме этого, зенитные танки поступали на вооружение элитных танковых дивизий SS таких, как Первая "Лейбштандарт Адольф Гитлер", Вторая "Дас Рейх", Двенадцатая "Гитлерюгенд" и Семнадцатая "Гётц фон Берлихинген". По взводу SdKfz 140 получили Девятая "Хохенштауфен" и десятая "Фрундсберг" танковые дивизии SS воевавшие на Восточном фронте. На вооружении Десятой дивизий в апреле 1944 года числились машины с шасси №2894, №2897, №2898, №2908, №2910, №№2920–2923, №№2927–2929 – единственные номера машин конкретного подразделения зафиксированные документально. В июле 1944 года 9-ю и 10-ю танковые дивизии SS перебросили во Францию, однако, данных о переброски с ними зенитных установок нет. Одновременно с дивизиями, которые находились на Восточном фронте и во Франции, то есть весной 1944 года, зенитные танки также получили четыре дивизии находящиеся в Италии. Это были Двадцать шестая танковая дивизия, Двадцать девятая и Девяностая панцергренадёрские дивизии, а также авиационная полевая дивизия "Герман Геринг".
В первый день высадки в Нормандии войск союзников, 6 июня 1944 года, некоторые зенитные взводы попали под массированный удар авиации. Танкисты-зенитчики следующие два месяца пытались отражать нападения союзной авиации, которая господствовала в небе над Францией. К концу июля 1944 года, согласно рапортам, все дивизии в общей сложности потеряли 12 машин. Данные потери были небольшими, если учесть накал и масштабы сражения. С увеличением поставок более эффективных машин противовоздушной обороны на шасси PzKpfw IV, оснащенных одной автоматической пушкой калибра 37 мм или четырьмя пушками калибра 20 мм, танки SdKfz 140 начали сниматься с вооружения боевых частей первой линии. Несмотря на это, в некоторых дивизиях ЗСУ SdKfz 140 оставались на вооружении вплоть до конца 1944 года. Так, например, во Второй танковой дивизии имелось три, а в Семнадцатой панцергренадёрской дивизии — шесть ЗСУ. В первой половине 1944 года активизировались бои в Италии. В результате ударов с воздуха зенитные танки понесли значительные потери, которые не восполнялись.
Операторы[]
Германия
Галерея[]
_-_Flakpanzer_38(t)_(Right_side_view).jpg "IWM (STT 7484) - Flakpanzer 38(t) (Right side view).jpg (54 Кб)")
_-_Flakpanzer_38(t)_(Left_side_view).jpg "IWM (STT 7485) - Flakpanzer 38(t) (Left side view).jpg (62 Кб)")
_-_Flakpanzer_38(t)_-_(Front_view).jpg "IWM (STT 7486) - Flakpanzer 38(t) - (Front view).jpg (60 Кб)")
_-_Flakpanzer_38(t)_-_(Top_view).jpg "IWM (STT 7488) - Flakpanzer 38(t) - (Top view).jpg (36 Кб)")
