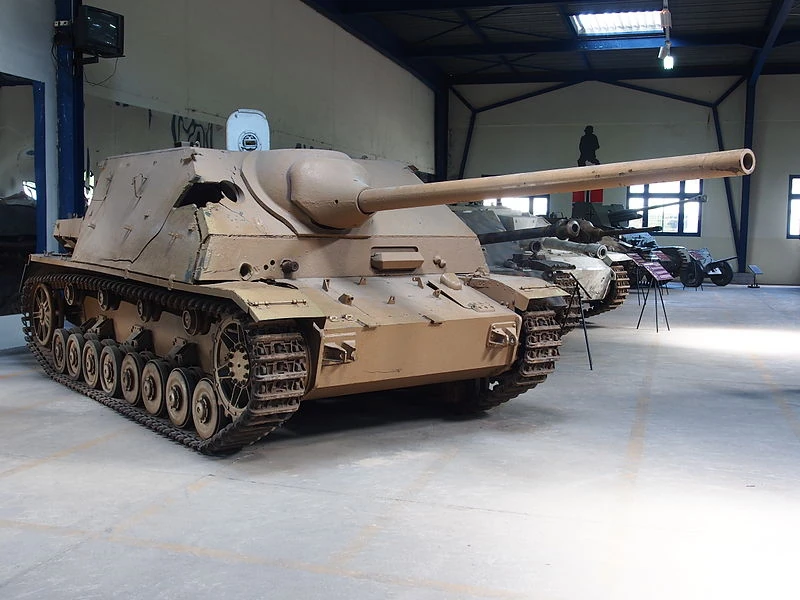

Jagdpanzer IV/70 (A) - немецкий истребитель танков. Переходная модификация Jagdpanzer IV с 75-мм орудием с длиной ствола в 70 калибров и высокой бронерубкой.
История создания[]
Орудие 7.5cm PaK 39 L/48 не полностью удовлетворяло ожидания военного ведомства, требовавшего установить более мощную артсистему, разработка и испытания которой удалось завершить далеко не в сжатые сроки. Таким образом, лишь в начале 1944 года появился прототип PzJag IV оснащенный длинноствольным орудием 7.5cm PaK L/70, табличные значения которого оказались очень высокими.
Всё производство старой модификации Jagdpanzer IV должно было быть закончено и начато производство Jagdpanzer IV/70. Однако, так как это было сложно реализовать и несомненно привело бы к временному перерыву в производстве Jagdpanzer IV, решено было для начала создать переходную модификацию — Panzer IV/70 (A).
Орудие было установлено в обновленной маске, имевшей углы наведения по вертикали от -10° до +20°. Надстройка получила нижние вертикальные бронелисты, что увеличило объём боевого отделения, но и высота машины теперь составляла 2,35 метра. Толщина бронирования не изменилась, но в целом боевая масса самоходки выросла до 26 тонн. В связи с перегруженностью передней части корпуса ходовая часть, заимствованная от танка PzKpfw IV Ausf J была модифицирована – четыре передних катка не имели резиновых бандажей. До марта 1945 года включительно было построено 278 машин модели Jagdpanzer IV/70(А).
Описание конструкции[]
Корпус и бронирование[]
Корпус собирался из листов катаной броневой стали дифференцированной толщины. Для ускорения разработки и соответственно, чтобы машины с новой пушкой быстрее попали на фронт, Alkett использовала практически неизменённую бронерубку Jagdpanzer IV. В отличии от Jagdpanzer IV/48 надстройка получила нижние вертикальные бронелисты, что увеличило объём боевого отделения и высоту машины.
| Тип брони | стальная |
| Лоб корпуса (верх) | 60 - 80 мм / 45° |
| Лоб корпуса (низ) | 50 мм / 55° |
| Борт корпуса (верх) | 22 мм / 12° |
| Борт корпуса (низ) | 30+5 мм / 0° |
| Корма корпуса | 22 мм / 10° + 5 мм / 30° |
| Крыша корпуса | 10 - 20 мм |
| Днище | 10 мм / 88° — 20 мм / 86° |
| Лоб рубки | 60 - 80 мм / 50° |
| Борт рубки | 30 мм / 30° |
| Корма рубки | 30 мм / 30° |
| Крыша рубки | 20 мм |
Вооружение[]
Вооружение составляло орудие 7,5 cm StuK 42 L/70 калибра 75 мм, длина ствола 70 калибров, и два 7,92-мм пулемета MG-42 (один в укладке). Боекомплект составлял 79 выстрелов и 600 патронов.
Двигатель и трансмиссия[]
На машину устанавливался 12-цилиндровый, бензиновый двигатель Maybach HL 120TRM, мощностью 295 л.с. при 3000 об/мин, и жидкостным охлаждением. Трансмиссия механического типа с 6-скоростной КПП (6+1).
Ходовая часть[]
Для САУ использовалось шасси танка PzKpfw IV, которое на один борт составляло 8 опорных катков блокированных в 4 тележки с подвеской на листовых рессорах, 4 поддерживающих ролика, переднее ведущее и заднее направляющее колесо, мелкозвенчатая гусеница со стальными траками.
Боевое применение[]
Самоходки модели Jagdpanzer IV/70 (A) появились на фронте в августе 1944 года. Эти машины находились в составе отдельных рот в составе танковых бригад с номерами от 105 до 110. Далее длинноствольные "четверки" распределялись между другими бригадами и батальонами истребителей танков. Наиболее массовое применение было отмечено в ходе Арденнской операции в декабре 1944 года, а часть самоходок также использовалась на Восточном фронте. Также, основная масса самоходок Jagdpanzer IV/70 (A) приняла участие в боях на территории Венгрии и Германии.
Операторы[]
Германия (Третий Рейх)
