K.3381 — проект сверхтяжелого немецкого танка. Один из прототипов сверхтяжёлого танка Maus.
История создания[]
Первые упоминания о сверхтяжелых танках относятся к началу весны 1942 года – обсуждение возможности постройки таких машин было зафиксировано в протоколах совещаний между А.Гитлером и А.Шпеером. В частности, в ходе совещания, проведенного 5-6 марта, фирме Krupp было выдано распоряжение вместо продолжения работ по 72-тонному танку (имелся в виду VK 70.01, он же PzKpfw VII или PzKpfw "Löwe") спроектировать и построить опытный образец 100-тонного танка не позднее весны 1943 года. Такой ход событий саму фирму Krupp не очень устраивал, поскольку проектирование "Löwe" находилось на финальной стадии. Не совсем понятно, какие события имели место в течении следующих двух недель (не исключено, что не обошлось без "борьбы под ковром"), но в протоколе совещания между фюрером и министром вооружений и боеприпасов, состоявшемся 21-22 марта 1942 года, было указано, что контракт на разработку 100-тонного танка передаётся фирме Porsche. Учитывая, что Фердинанд Порше входил тогда в состав Panzerkomission (Танковая Комиссия), ничего удивительно в этом не было. Но не стоит также забывать, что в создании действительно тяжелых боевых машин опыта у фирмы Krupp было явно недостаточно, так как самым тяжелым танком собственной разработки являлся тогда PzKpfw IV. В то же время, к весне 1942 года фирма Porsche имела в активе прототипы танков VK 30.01 (P) и VK 45.01 (P), и с этим нужно было считаться.

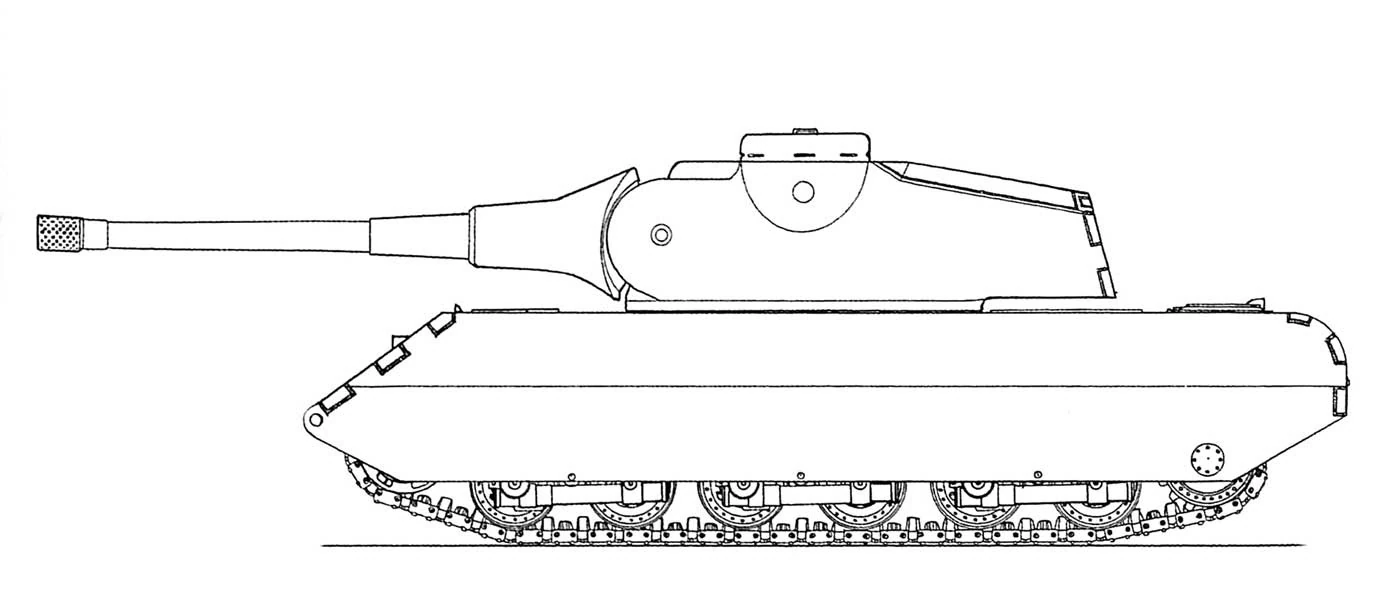

4 июня 1942 года Porsche K.G. представила Гитлеру эскизный проект с чертёжным номером K 3381. На чертеже, обозначенном как "проект тяжёлого танка", Фердинанд Порше и его команда показали своё видение конкурента PzKpfw Löwe. Боевая масса машины должна была составить порядка 120 тонн. На внешний вид танка наложили свой отпечаток жёсткие габариты по ширине и непринятие Порше идеи с транспортными гусеницами. Башню проектировал Krupp, что тоже повлияло на облик машины.
Глядя на этот проект было нетрудно понять, что на поле боя танк представлял бы собой отличную мишень для артиллерии и авиации. Впрочем, фюрера это совершенно не смущало. Увидев этот проект, Гитлер согласился, что новый танк будет "мобильной крепостью", которая в реалиях войны на Восточном фронте была совершенно не актуальна.Связано это утверждение было не только с размерами машины. 17 июня 1942 года был предоставлен переработанный проект, в котором усилили бронирование и установили противопехотное вооружение.
Описание конструкции[]
Корпус и бронирование[]
Сверхтяжёлый танк от Porsche K.G. несколько напоминал PzKpfw VII Löwe. В отличие от более поздних конструкций, это была машина с классической компоновкой, где башня размещалась по центру корпуса. Корпус получился на полметра длиннее PzKpfw VII Löwe в конфигурации мая 1942 года (8331 и 7740 мм соответственно), но при этом общая длина оказалась даже чуть меньше (10 620 и 10 760 мм). Общая высота танка достигала 3,3 метра, а ширина – 3,45 метра.
Из-за двухслойной конструкции ходовой части, отделение управления, где находились механик-водитель и радист, получилось довольно узким. Помимо всего прочего, люки инженеры Porsche K.G. разнесли сильно вбок, так что залезать в танк и вылезать из него было не самым лёгким занятием. Из 120 тонн боевой массы танка 23 тонны приходилось на башню. В ней, к слову, было куда больше черт от PzKpfw Löwe, вплоть до орудийной маски, почти один в один повторявшей конструкцию более лёгкого конкурента.
Вооружение[]
В башне устанавливалась 149-мм пушка длиной 37 калибров, имевшая массивный дульный тормоз. Помимо пушки, в башне находилось 30 унитарных выстрелов. Ещё 36 выстрелов было размещено в корпусе. Ответ на вопрос, как их оттуда планировалось доставать, представляется крайне интересным.
Двигатель и трансмиссия[]
Для нового танка Porsche K.G. разработала 16-циллиндровый V-образный дизельный двигатель Porsche воздушного охлаждения. С этим мотором максимальная скорость машины оценивалась всего в 20 км/ч. Мотор был соединён с генератором, который передавал энергию на электромоторы, располагавшиеся в кормовой части корпуса.
Ходовая часть[]
В виду большой массы танк получил громоздкую ходовую часть. Использовались двухкатковые тележки с торсионной подвеской от тяжёлого танка Typ 101 (проект VK 45.01 (P)), которые крепились к экранам и бортам корпуса. Крепление тележек производилось к экранам и бортам корпуса. Всего на борт планировалось устанавливать по 6 тележек. Надо сказать, что обслуживание такой конструкции было бы крайне непростым занятием. Подобная двухслойная конструкция понадобилась в виду того, что ширина гусениц составляла около метра.
Операторы[]
Германия (Третий рейх) — проектирование.
