K.3387 — проект сверхтяжелого немецкого танка. Один из прототипов сверхтяжёлого танка Maus.
История создания[]

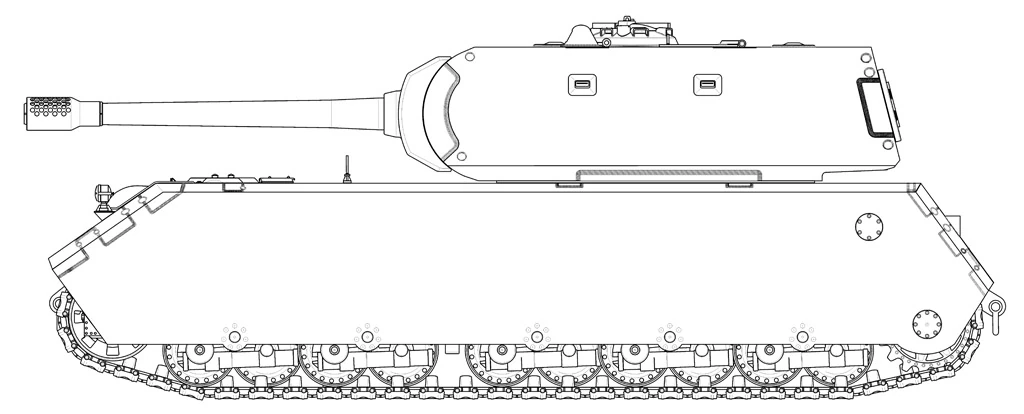

С 1 по 3 декабря 1942 года переработанный проект танка рассматривался комиссией во главе с Гитлером. Машину, наконец, утвердили, но с массой оговорок, связанных с вооружением и рядом других переделок. На повестке дня снова всплыла пушка калибра 128 мм. Утверждение PzKpfw Maus поставило крест на конкурирующем проекте Tiger-Maus, который прорабатывал Krupp. Работы по этой машине закрыли 15 декабря. Что же касается PzKpfw Maus, то его очередная реинкарнация была представлена 1 января 1943 года чертеж — K 3387.
Описание конструкции[]
Корпус и бронирование[]
Башня стала более простой по форме, изменилась командирская башенка, которую сместили назад. Исчез люк заряжающего. Изменился и корпус, но незначительно. Броня стальная литая, катаная, поверхностно закалённая, корпус сварной.
Вооружение[]
Основным орудием была выбрана 128-мм KwK-44 L/55. Спаренную 75-мм пушку заменили на другую, более длинную (позже пушка получила индекс 7.5 cm KwK 44 L/36).
Двигатель и трансмиссия[]
Опытные образцы танка "Маус" имели два варианта силовой установки. Один из вариантов представлял собой 12-цилиндровый V-образный опытный форкамерный танковый дизель водяного охлаждения фирмы "Даймлер-Бенц" MB509. Это был модернизированный вариант двигателя MB507, мощностью 720 л.с. (530 кВт), разработанного в 1942 году для установки на опытный образец танка Pz.Kpfw.V Ausf.D "Пантера". В серийное производство двигатели приняты не были.
Ходовая часть[]
Опорные катки были сгруппированы по двое в тележки. Тележки подвешивались на одном маятнике и снабжались специальной системой амортизации. С каждого борта было по шесть пар таких тележек. В состав ходовой части входили также направляющие колеса, которые могли изменять свое положение и таким образом осуществлять натяжение гусеницы.
Источники[]
- http://pro-tank.ru/bronetehnika-germany/tyagelie-tanki/362-tank-mause?start=2
- http://www.aviarmor.net/tww2/tanks/germany/maus.htm
- http://warspot.ru/5228-myshinaya-voznya
