M47 "Паттон II" — американский средний танк, выпускавшийся в США с июня 1951 года (производители — Detroit Tank Arsenal и American Locomotive Co).
На танке M47 были увеличены углы наклона лобовых листов корпуса, установлены инфракрасные приборы наблюдения и обогреватель для экипажа. Литая башня новой, улучшенной конструкции была оснащена модернизированной, более мощной 90-мм пушкой M36 с начальной скоростью снаряда более 900 м/с.
Танки M47 состояли на вооружении армий США, Австрии, Бельгии, Иордании, Испании, Италии, Турции, Франции, ФРГ и Японии.
История создания[]
После окончания Второй Мировой войны основным танком США стал М26 "Першинг", чему, правда, мешало то обстоятельство, что различное оборудование — ремонтно-эвакуационное, понтонное и другое — было рассчитано на машину класса "Шерман", имевшую массу около 30 - 35 тонн. Для замены всего этого требовались большие затраты, чему мешало авиалобби — "лётчики" пытались доказать, что танки устарели и ненужны и большую часть средств надо определить на авиацию. В итоге, до 1948 года М26 получил только более мощный двигатель. Однако всё резко поменялось после принятия на вооружение СССР среднего танка Т-54, не оставлявшего М26 никаких шансов на поле боя. В итоге в 1948 году была принята новая программа танкостроения, предусматривавшая создание трёх танков: Т41, который в будущем будет запущен в серию, как М41 "Уокер Бульдог", оказавшийся весьма бесполезным, так как время лёгких танков ушло вместе с 1939 - 1943 годами, тяжёлый Т43, запущенный в серию под индексом M103, став последним тяжёлым американским серийным танком. И, наконец, третий танк — средний T42.
Эта машина имела массу 36 тонн. Ходовая часть включала в себя пять катков применительно к одному борту. Помимо этого, экипаж сократился до 4 человек — был убран пулемётчик, что стало новшеством на американских танках. В случае начала серийного производства танка он мог стать сильным противников Т-54, в чём-то ему уступая, а в чём-то превосходя. Тем не менее, этого не случилось. 25 июня 1950 года началась Корейская война. Под ударами северокорейских Т-34-85 американские и южнокорейские части стремительно драпали на юг. И хотя потом с наращиванием сил и переброской в Корею М26 и его модернизированной версии М46 ситуацию удалось стабилизировать, радостного было мало, ведь сражаться приходилось далеко не с новыми советскими танками. Стало понятно, что в случае появления на поле боя Т-54 у американских танкистов просто не будет шансов.
В связи с этим началась срочная модернизация танковых войск США и так, как запустить с серию Т42 не представлялось возможным, ходовая требовала доработки, было принято решение установить башню Т42 на корпус М46 — так появился на свет М47 "Паттон II". Правда, это решение также требовало времени на изменение как корпуса М46, так и башни Т42, и на корейскую войну М47 уже не попал.
Описание конструкции[]

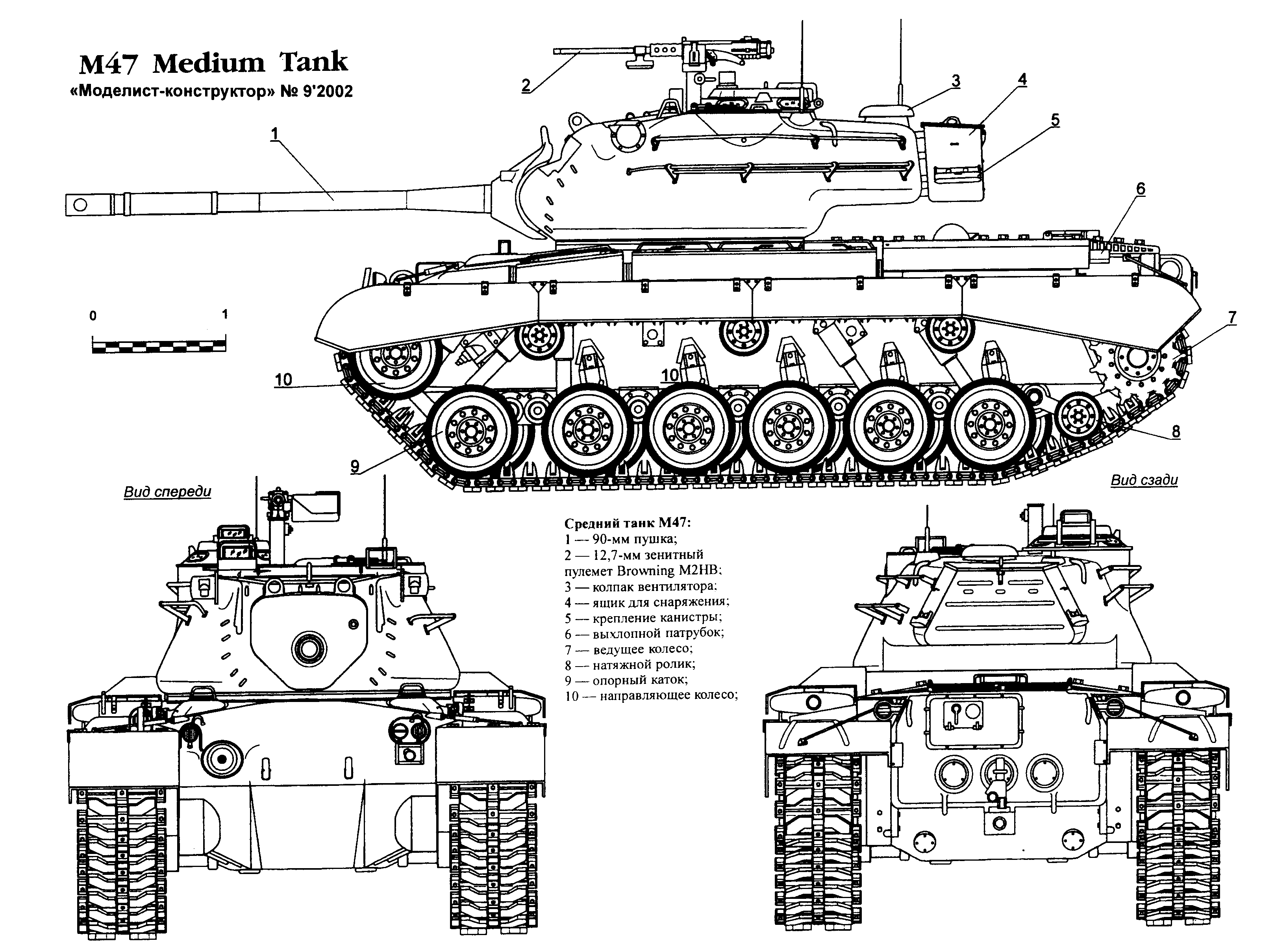

M47 имеет классическую компоновку, с расположением моторно-трансмиссионного отделения в кормовой части, а боевого отделения и отделения управления — в лобовой части машины. Экипаж танка состоит из пяти человек: командира, наводчика, заряжающего, механика-водителя и помощника водителя.
Броневой корпус и башня[]
Корпус танка несколько изменён в сравнении с танком M46 и состоит из сваренных литых деталей и катаных броневых листов. В передней части крыши корпуса справа и слева расположены люки механика-водителя и его помощника. Внутри корпус танка разделён на три отделения: отделение управления, боевое отделение, а также расположенное в кормовой части корпуса силовое отделение.
Башня танка литая с удлинённой частью на корму. На крыше башни расположены люк заряжающего и командирская башенка с люком.
Бронирование[]
| Тип брони | Стальная, катаная и литая гомогенная |
| Лоб корпуса (верх), мм/град. | 102 мм/60° |
| Лоб корпуса (низ), мм/град. | 76…89 мм/53° |
| Борт корпуса, мм/град. | 51-76 мм/0° |
| Корма корпуса (верх), мм/град. | 51 мм/0° |
| Корма корпуса (низ), мм/град. | 20 мм/62° |
| Днище, мм | 13-25 мм |
| Крыша корпуса, мм | 22 мм |
| Лоб башни, мм/град. | 102 мм/40° |
| Маска орудия, мм/град. | 114 мм/60° |
| Борт башни, мм/град. | 64 мм/30° |
| Корма рубки, мм/град. | 76 мм/3° |
| Крыша башни, мм | 25 мм |
Вооружение[]
Основным вооружением танка является 90-мм танковая пушка M36; ствол пушки — моноблок с навинтным казёнником, дульным тормозом и эжекционным устройством для удаления из канала ствола пороховых газов. Затвор пушки — вертикальный клиновый полуавтоматический. Противооткатные устройства состоят из гидравлического тормоза отката и пружинного накатника. Механизмы наведения пушки имеют электромеханический и ручной приводы. Пульты управления электроприводами расположены у наводчика и командира танка.
Заряжание пушки ручное, выстрелы унитарные.
В качестве вспомогательного вооружения на танке установлены два 7,62-мм пулемёта M1919A4 и один 12,7-мм пулемёт M2HB. Один пулемёт M1919A4 спарен с танковой пушкой; второй, курсовой пулемёт M1919A4 установлен в шаровой установке в лобовой части корпуса танка, крупнокалиберный зенитный пулемёт установлен на штыревой установке перед люком командира.
Боекомплект составляет 71 шт. 90-мм снарядов; 5950 шт. 7,62-мм патронов и 900 шт. 12,7-мм патронов.
Средства наблюдения[]
Наблюдение из танка осуществляется смотровыми перископическими приборами M13, M13B1 или M6. Для вождения танка в ночных условиях предусмотрен инфракрасный перископ M19.
Средства связи[]
Радиостанция (AN/GRC-3, AN/GRC-4, AN/GRC-5, AN/GRC-6, AN/GRC-7 или AN/GRC-8), ТПУ.
Двигатель и трансмиссия[]
M47E2.
Силовая установка — 12-цилиндровый бензиновый двигатель AV-1790-5B "Континенталь" воздушного охлаждения с V-образным расположением цилиндров (мощность — 810 л.с.). Два вентилятора, нагнетающие охлаждающий воздух, установлены в развале цилиндров двигателя и имеют привод от двигателя. Силовая передача — гидродинамическая трансмиссия типа "Кросс-Драйв" CD-850-4. Она представляет собой единый агрегат, состоящий из первичного редуктора, гидротрансформатора, коробки передач и механизма поворота. Коробка передач и механизм поворота управляются одним рычагом, который служит для переключения передач и поворота танка. Силовая передача снабжена устройством, блокирующим гидротрансформатор и обеспечивающим запуск двигателя танка с буксира. Приводы управления — гидравлические. Силовая установка и силовая передача расположены в кормовой части машины.
Ходовая часть[]
Ходовая часть танка имеет шесть опорных и три поддерживающих катка с каждой стороны. Подвеска независимая, торсионная, с гидравлическими амортизаторами телескопического типа, установленными на передних и задних катках. Ведущие колеса заднего расположения. Между ведущим колесом и задним опорным катком установлен натяжной ролик. Гусеницы резино-металлические, со сварными траками.
Варианты и модификации[]
- M46E1 — первая (пилотная) модификация. Корпус M46 с башней M42. Оснащена 90-мм пушкой M36. Предполагалось установить дополнительную радиостанцию, вентилятор, стереоскопический видоискатель. Построен только один экземпляр.
- M47 — основная производственная версия, запущенная в производство. Корпус M46 был модифицирован путём использования наклонной брони; понижающая передача с пяти на три траковых катка с каждой стороны, удлинены глушители за задних кранцах. Построено 8576 экземпляров.
- M47M — танк, прошедший модернизацию в конце 1960-х годов. Был оснащён двигателем и средствами управления огнём от танка M60A1; экипажа был уменьшен до четырёх человек, место помощника механика отсутствовало, здесь был размещен дополнительный боекомплект 90-мм снарядов. M47M не состоял на вооружении армии США, все 800 танков были произведены для Ирана и Пакистана.
- M47M "Sabalan" — иранские M47M, прошедшие модернизацию.
- M47E — вариант M47M для Испании.
- M47E1 — двигатель и трансмиссия заменялись на новые; Место пулемётчика было ликвидировано, что позволило увеличить боекомплект до 77 выстрелов; у водителя появился собственный прибор ночного видения; на башне были смонтированы четыре дымовых гранатомета, а спаренный с пушкой пулемет М1919 заменили на MG 42; Кроме того, установили новую систему управления огнем. Всего было переделано 330 танков.
- M47E2 — в башне устанавливалась немецкая 105-мм пушка Rh-105 с боекомплектом в 42 снаряда. Было переделано 46 (по другим данным — 45 машин).
- M47ER3 — испанская ремонтно-эвакуационная бронированная машина (всего, в 1994—1996 годы было построено 22 шт.).
Машины на базе[]
- M3 — землеройный бульдозерный обвес для серии M47.
- M6 — землеройный бульдозерный обвес для серии M47.
- В Пакистане, на паровозостроительном заводе в городе Могхалпур производятся (по состоянию на 2014 год) мостоукладчики на базе танков M47M, ранее поставленных в Пакистан из США.
Операторы[]
Иордания — было приобретено 49 единиц.- Сомалиленд
- Хорватия — около 20 было получено после 1992 года, 16 оставались на вооружении до 1996 года, по меньшей мере 1 находился на вооружении в 2011 году.
Бывшие[]
- Австрия — имелось 147, сняты с вооружения.
- Бельгия — имелось 784, сняты с вооружения.
- Греция
- Ирак — все уничтожены или списаны.
- Иран — 168 (включая M48).
- Испания — всего получено 389.
- Италия
- Кипр — один (трофейный) экземпляр, состоял на вооружении с 1974 до 1993 года.
- Нидерланды
- Пакистан
- Португалия
- Саудовская Аравия
- США
- Турция — имелось 1347 танков, полученных по программам военной помощи из США и ФРГ, были сняты с вооружения, использовались в качестве мишени для наземных стрельб и атак с воздуха, затем были отправлены в металлолом. Один танк превращен в памятник, еще один находится в музее.
- Франция
- Германия — в 1956 году M47 начали поступать на вооружение бундесвера, в конце 1965 года началась их замена на танки других типов.
- Чили — использовался во время событий 1973 года.
- Сербия (Югославия) — 319 было получено в 1951 - 1958 гг. по программе военной помощи из США.
- Южная Корея — всего поставлено 531 танка, списанные в 2006 - 2007 гг.
- Япония — 1 танк был приобретен для изучения.
Боевое применение[]
- Суэцкий кризис
- Вторая индо-пакистанская война
- Шестидневная война
- Турецкое вторжение на Кипр
- Война за Огаден
- Ирано-иракская война
- Война против курдов
- Гражданская война в Югославии
- Война в Хорватии
- Гражданская война в Сомали
Галерея[]
В массовой культуре[]
M47 Patton II представлен в ММО War Thunder, где является одной из наиболее совершенных машин класса средних танков.
Интересные факты[]

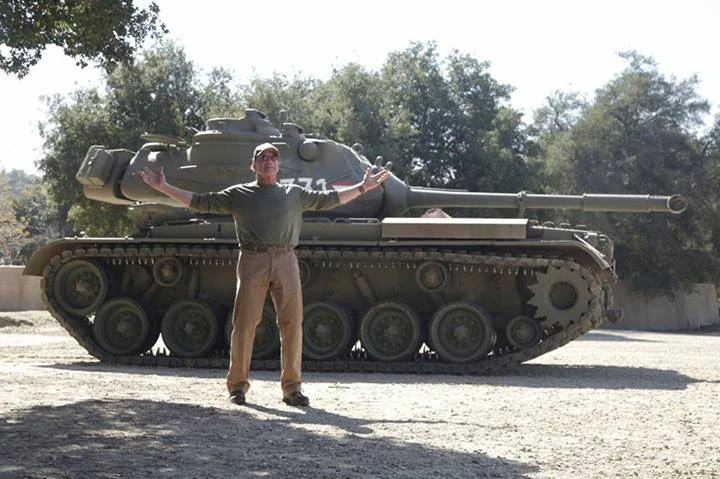

Арни с собственным М47
- Арнольд Шварценеггер купил у правительства Австрии за 1,4 млн долларов танк М47, тот самый, механиком-водителем которого он был в австрийской армии. Танк был перевезён в США, и установлен в музее в городе Колумбус, штат Огайо.В 2008 году Шварценеггер забрал танк из музея, установив его "поближе к дому".
