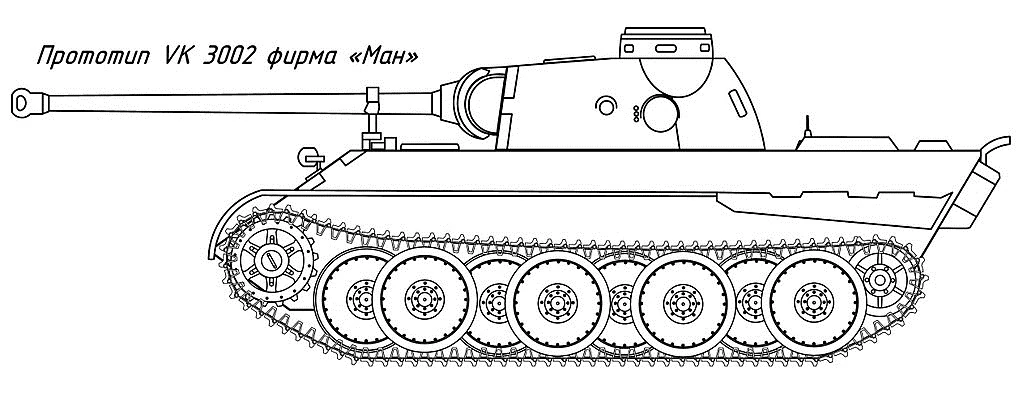

VK 30.02 (MAN) — прототип немецкого среднего танка Вермахта фирмы "MAN".
История создания[]
Первая половина 1941 года стала временем перемен в немецком танкостроении. Имея в наличии трофейные танки среднего и тяжелого типа (включая пехотные), захваченные в ходе кампаний 1940 - 1941 гг., армейское командование пришло к однозначному выводу, что танки созданные по программе VK 30.01 уже не соответствуют текущей обстановке на фронтах. Соответственно, работы по 30-тонным танкам, как впрочем и по более ранним 20-тонным, были прекращены. Вместо них, на совещании 25-го ноября 1941 года, было принято решение выдать фирмам "Daimler-Benz" и "MAN" заказ на разработку нового танка той же массы с наклонным бронированием, необходимость которого стала уже очевидной.
В работе над новой машиной, тогда носивших название VK 30.02, активное участие принимала участие Panzerkomission (Танковая комиссия) во главе с доктором Ф.Порше. Выданные требования предусматривали следующие показатели: масса - около 30 т, вооружение - длинноствольное 75-мм орудие, бронирование - 40 мм, мощность двигателя - до 700 л.с., скорость движения по шоссе - 55 км/ч. Фирма "Daimler-Benz" представила рабочую версию проекта в феврале 1942 года, причем в двух вариантах шасси, и весной приступила к сборке прототипа VK 30.02 (DB). Между тем, проект фирмы "MAN" получил более оптимистичную оценку от Panzerkomission, хотя ещё не было готовы даже рабочие чертежи. Таким образом, прототип танка VK 30.02 (DB) остался недостроенным – успели изготовить только корпус и отдельные элементы шасси. Тем временем, требования к защищенности изменились, что привело к увеличению толщины лобовой части корпуса до 60 мм.
Прототип фирмы MAN был выдержан целиком в духе немецкой танкостроительной школы: переднее расположение трансмиссионного отделения и заднее — моторного, индивидуальная торсионная "шахматная" подвеска конструкции инженера Г. Книпкампа. В качестве основного вооружения на танк устанавливалась указанная фюрером 75-мм длинноствольная пушка фирмы "Рейнметалл" (Rheinmetall). Выбор относительно небольшого калибра определялся желанием получить высокую скорострельность и большой возимый боезапас внутри танка. Интересно, что в проектах обеих фирм немецкие инженеры сразу же отказались от подвески типа Кристи, использовавшейся в Т-34, сочтя её конструкцию негодной и устаревшей. Над созданием "Пантеры" работала большая группа сотрудников фирмы MAN под руководством главного инженера танкового отдела фирмы П. Вибикке. Также значительный вклад в создание танка внёс инженер Г. Книпкамп (ходовая часть) и конструкторы фирмы "Рейнметалл" (пушка).
После выбора прототипа началась подготовка к быстрейшему запуску танка в серийное производство, которое началось в первой половине 1943 года.
Описание конструкции[]
Корпус и бронирование[]
Проект VK 30.02 (MAN) в многих внешних чертах был аналогичен VK 30.02 (DB), но внутри конструкция была совершенно другой. Корпус первого прототипа танка собирался из листов брони повышенной твердости при помощи сварки методом "в шип". Верхний бронелист устанавливался по углом 57°, а нижний – под углом 53°. Верхние бортовые листы имели наклон 42° и толщину 40 мм. Нижние бортовые листы устанавливались вертикально при той же толщине. Кормовой 40-мм бронелист был наклонён под углом 30°. В крыше корпуса над отделением управления было сделано два люка, крышки которых сдвигались в сторону – здесь размещались места водителя и радиста. Также в передней части корпуса находились элементы трансмиссии. Средняя часть была отведена под боевое отделение, на крыше которого устанавливалась трехместная башня, где оборудовались места для командира, наводчика и заряжающего. Кормовая часть корпуса разделялась на три отсека – при преодолении водных преград два их них могли заполняться водой, а третий, где находился двигатель, был почти герметичным. В днище корпуса имелись технологические люки для доступа к торсионам подвески, спускным кранам системы питания, охлаждения и смазки, откачивающей помпе и спускной пробке картера коробки переключения передач.
Вооружение[]
В качестве основного вооружения на танк устанавливалась указанная фюрером 75-мм длинноствольная пушка фирмы "Рейнметалл" (Rheinmetall). Выбор относительно небольшого калибра определялся желанием получить высокую скорострельность и большой возимый боезапас внутри танка.
Длина ствола орудия 70 калибров / 5250 мм без учёта дульного тормоза и 5535 мм вместе с ним. К основным конструктивным особенностям пушки относятся:
- полуавтоматический вертикальный клиновый затвор копирного типа;
- противооткатные устройства:
- гидравлический тормоз отката;
- гидропневматический накатник;
- подъёмный механизм секторного типа.
Стрельба из орудия велась только унитарными боеприпасами с электрозапальной втулкой, кнопка электрозапала размещалась на маховике подъёмного механизма. В критических ситуациях экипаж включал прямо в цепь затвора орудия индуктор, "кнопка" которого, срабатывавшая от удара ногой наводчика обеспечивала выстрел в любой ситуации — качнувшаяся в поле постоянного магнита катушка соленоида выдавала необходимую ЭДС электрозапалу в гильзе. Индуктор включался в цепь затвора при помощи штепселя, как настольная лампа. Башня была оборудована устройством продувки канала ствола орудия после выстрела, которое состояло из компрессора и системы шлангов и клапанов. Воздух для продувки отсасывался из короба гильзоулавливателя. Боекомплект пушки состоял из 79 выстрелов. В боекомплект входили выстрелы с бронебойно-трассирующими снарядами Pzgr. 39/42, подкалиберными бронебойно-трассирующими снарядами Pzgr. 40/42 и осколочно-фугасными снарядами Sprgr. 42. С пушкой был спарен 7,92-мм пулемёт MG-34.
